Ребро. 00.6020.005

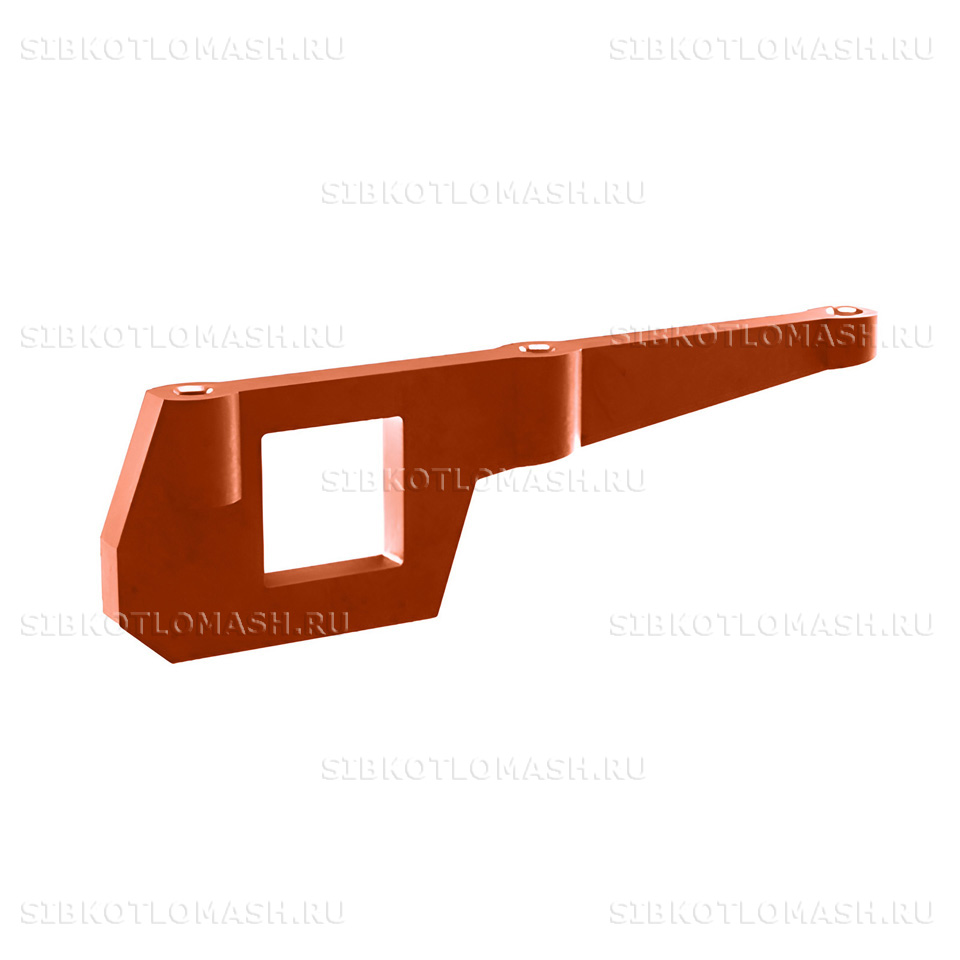

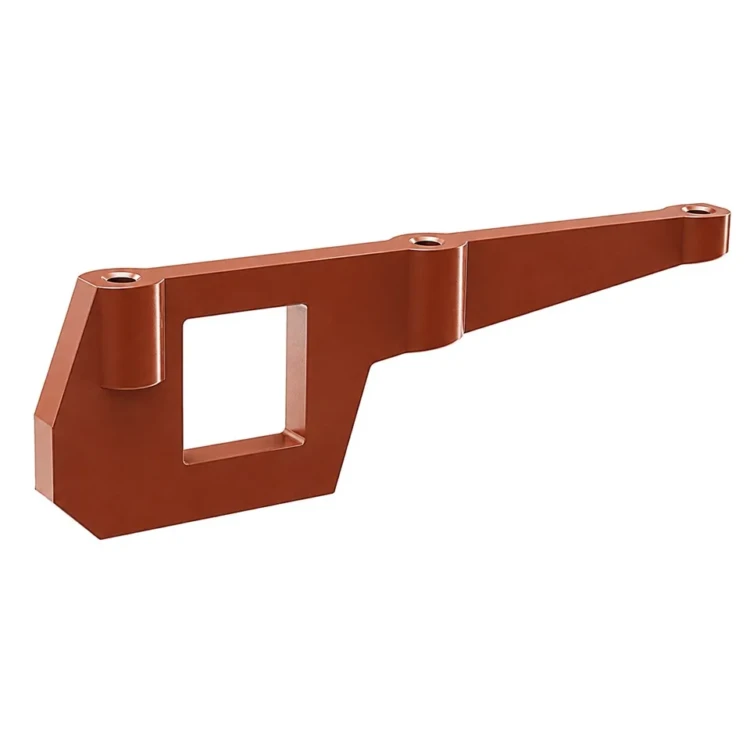

Ребро ТШПМ 00.6020.005 — литая чугунная деталь, запасная часть каретки шурующей планки топки с шурующей планкой ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Ребро ТШПМ устанавливается в составе каретки или корпуса опоры для увеличения жёсткости конструкции и распределения нагрузок от штанги шурующей планки.

Применение оригинальной детали по утверждённой конструкторской документации обеспечивает требуемую жёсткость каретки или опоры и предотвращает образование трещин в литом корпусе от вибрационных нагрузок привода. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Ребро ТШПМ: назначение и применяемость

Ребро ТШПМ 00.6020.005 применяется в составе механических топок с шурующей планкой ТШПм-1,5, ТШПм-2,0, ТШПм-2,5 и модернизированных серии М. Деталь представляет собой литое чугунное ребро жёсткости и устанавливается в составе сборных узлов привода — каретки шурующей планки, корпусов опор кареток, корпусов опор штанги. Ребро жёстко крепится к основной детали болтовым соединением или сваркой и формирует дополнительную опорную поверхность под крепление сопрягаемых элементов.

В рабочем цикле деталь воспринимает реактивные усилия от циклов возвратно-поступательного движения каретки, вибрационные нагрузки от работы зубчатой передачи редуктора и периодические ударные нагрузки при пуске-реверсе привода. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенных рёбер сохраняет жёсткость сборных узлов привода, предотвращает образование трещин в основных корпусных деталях и поддерживает плавный ход каретки шурующей планки.

Ребро ТШПМ: материалы и изготовление

Ребро ТШПМ 00.6020.005 изготавливается литьём из серого чугуна СЧ15 по ГОСТ 1412-85. Этот сплав применяется для литых деталей конструкционного назначения и обладает оптимальным сочетанием прочности, демпфирующих свойств и хорошей обрабатываемости резанием. Чугун эффективно гасит вибрации в узлах привода за счёт пластинчатой формы графитовых включений. Плотность чугуна — 7,1 г/см³, твёрдость в состоянии поставки — 163–229 HB, временное сопротивление на разрыв — не менее 150 МПа.

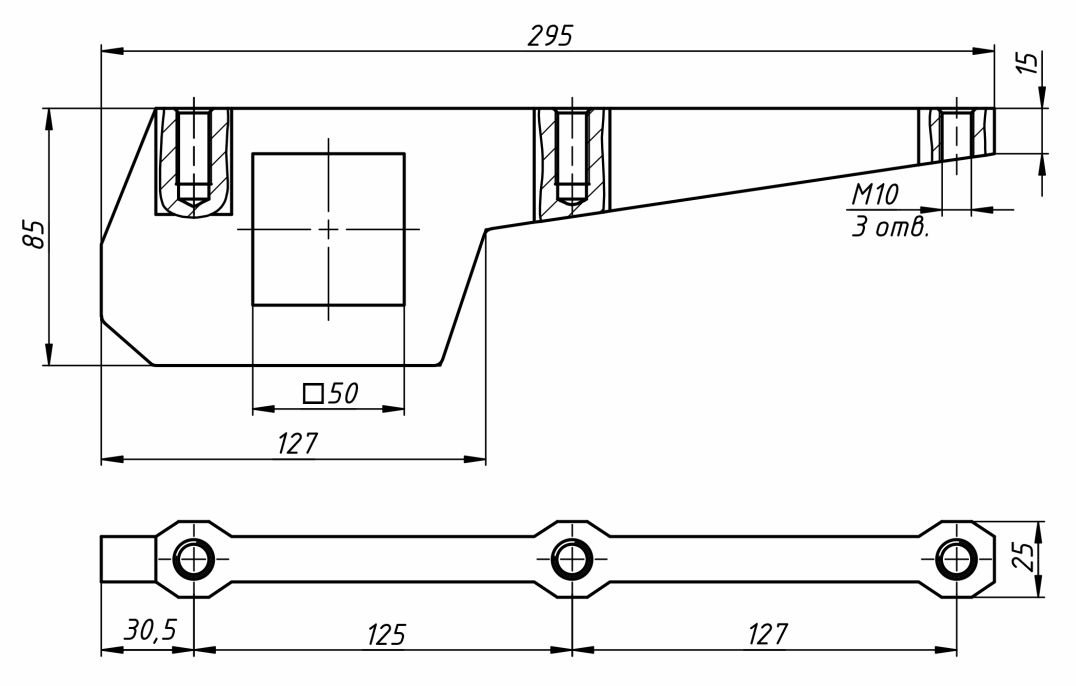

Технологический процесс изготовления включает плавку чугуна в индукционной печи с контролем химического состава, формовку в песчано-глинистые смеси по серийной модельной оснастке, заливку расплава и термообработку отжигом для снятия литейных напряжений. Отливка проходит дробемётную очистку и механическую обработку посадочных поверхностей с проверкой геометрии по чертежу 00.6020.005. Каждая отливка контролируется на отсутствие трещин, раковин и неслитин методом визуально-измерительного контроля.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении обеспечивается консервационной смазкой обработанных поверхностей.

Ребро ТШПМ: совместимое оборудование

Ребро ТШПМ 00.6020.005 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.6020.005. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Ребро ТШПМ: заказ и доставка

Ребро ТШПМ 00.6020.005 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 5 до 10 рабочих дней с момента подтверждения заявки, что включает плавку чугуна, заливку формы, термообработку отжигом, дробемётную очистку и механическую обработку посадочных поверхностей по чертежу. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — картонная коробка с защитным наполнителем или деревянный ящик для крупных партий. Для оптовых заказов возможна отгрузка контейнером. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.6020.005, типоразмер топки ТШПМ и требуемое количество рёбер. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей привода (опоры каретки 00.1426.004СБ или 00.1669.025СБ, корпуса опор, крепёжные элементы) в составе одной отгрузки.

Заказать Ребро с типовым чертежом или по индивидуальной спецификации можно напрямую на КЗ «Сибкотломаш». При оформлении заказа уточните чертёж изделия — наличие у нас собственной литейной оснастки позволяет изготовить Ребро в исполнении точно по вашему чертежу без удорожания за индивидуальную модель.

Сроки изготовления Ребро составляют от 10 рабочих дней с момента согласования опросного листа. Для крупных партий и постоянных заказчиков предусмотрена приоритетная очередь. Доставка осуществляется по всей территории РФ и странам ЕАЭС автомобильным, железнодорожным или контейнерным транспортом — в зависимости от объёма партии и удалённости региона. На каждое изделие предоставляется паспорт, сертификат соответствия и гарантия завода-изготовителя.
