Воздухоподогреватель ВП-О-444

Воздухоподогреватель ВП-О-444 — стальной трубчатый рекуперативный воздухоподогреватель с поверхностью нагрева 444 м², двухходовой по газу и воздуху. Предназначен для глубокого подогрева дутьевого воздуха теплом уходящих дымовых газов парового котла. Типоразмер согласован по тепловой нагрузке с паровыми котлами производительностью 25 т/ч серий КЕ-25 и ДЕ-25 на твёрдом топливе.

Воздухоподогреватель ВП-О-444: назначение и область применения

Воздухоподогреватель ВП-О-444 устанавливается в хвостовой части газохода котельного агрегата за водяным экономайзером и переводит остаточное тепло дымовых газов в нагрев атмосферного воздуха, подаваемого в топку. На котельных паропроизводительностью 25 т/ч прирост КПД в номинальном режиме при установке ВП-О-444 составляет 4–5 % абсолютных, что в годовом исчислении даёт экономию 800–1200 тонн условного топлива и существенно снижает себестоимость отпускаемого пара.

Применяется на промышленных котельных пищевых, химических, нефтегазоперерабатывающих производств, на крупных коммунальных котельных, ведомственных и муниципальных тепловых сетях. Особенно эффективен на котлах серии КЕ-25 с цепной решёткой, где подогрев воздуха до 250 °C повышает скорость выгорания угольного слоя и снижает механический недожог. Аппарат изготавливается по утверждённой заводской КД и соответствует требованиям ГОСТ Р 50831-95 «Установки котельные. Тепломеханическое оборудование. Общие технические требования».

Воздухоподогреватель ВП-О-444: устройство и принцип работы

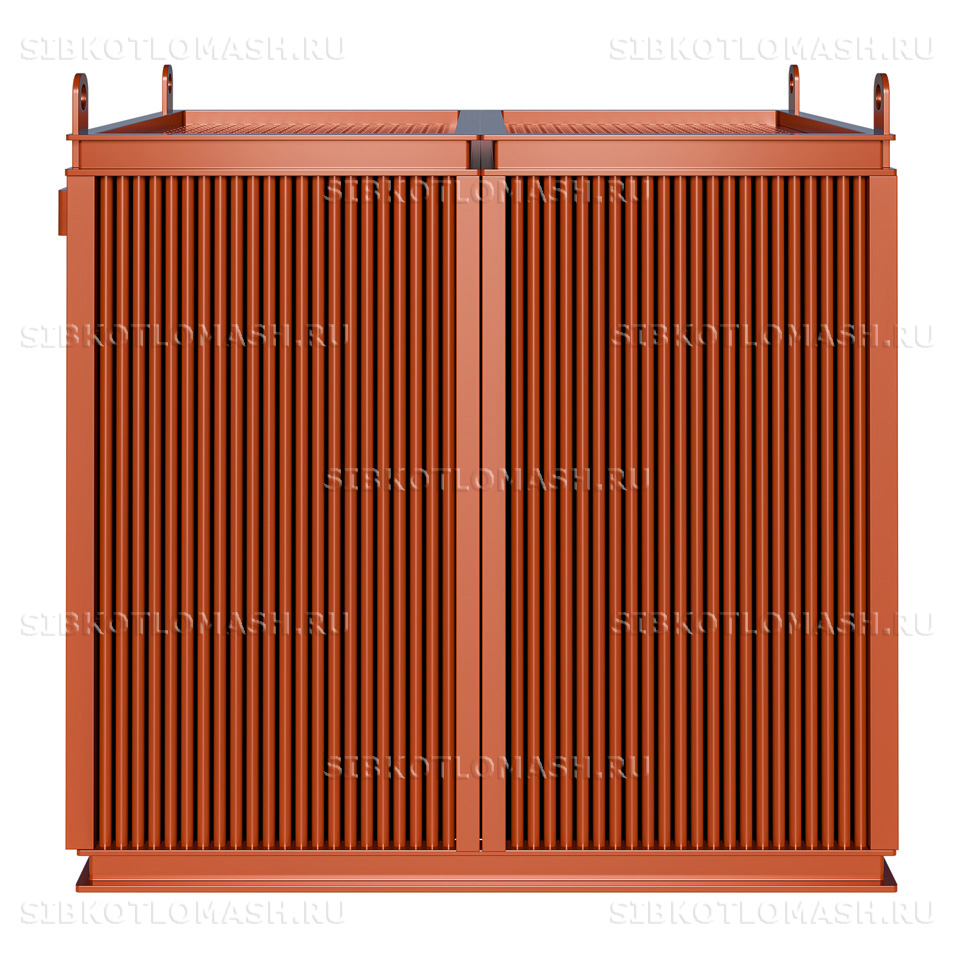

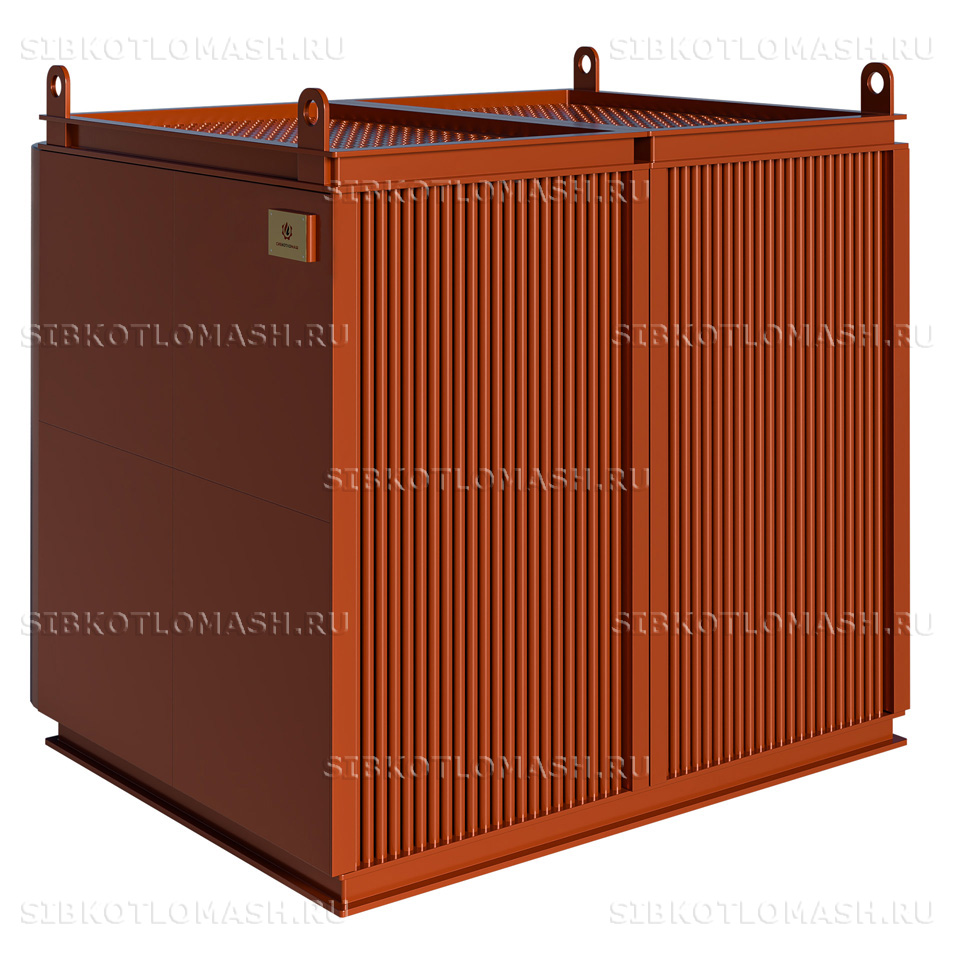

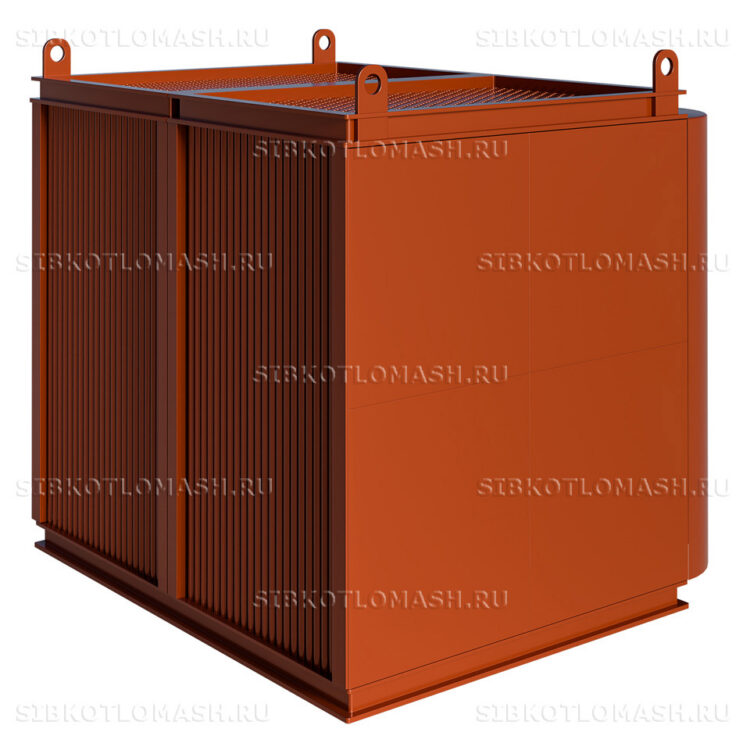

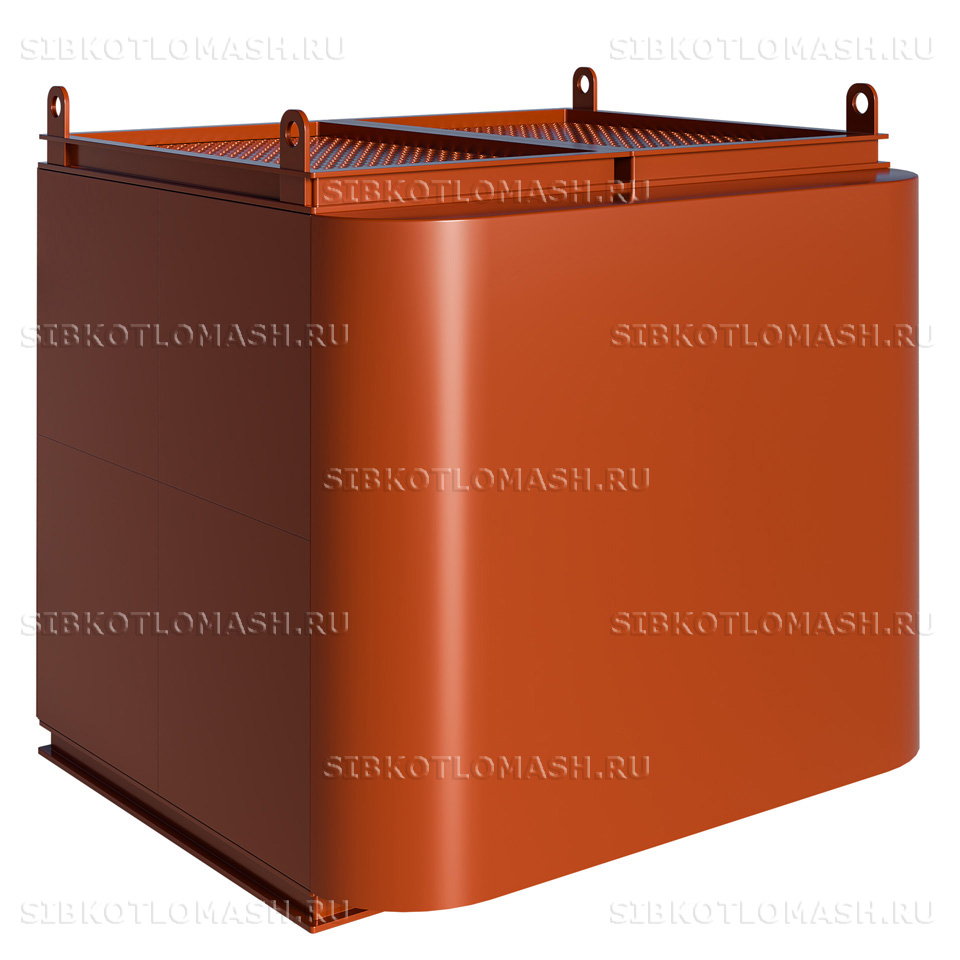

Воздухоподогреватель ВП-О-444 представляет собой двухходовой по газу и воздуху аппарат горизонтальной компоновки. Поверхность нагрева образована 1666 параллельными стальными трубами 40×1,5 мм длиной 2229 мм, скомпонованными в шахматной упаковке и вваренными в трубные доски. Корпус — каркас с плотной обшивкой и воздухоперепускным коробом, обеспечивающим разворот воздушного потока между двумя ходами.

Принцип работы основан на противоточном рекуперативном теплообмене. Дымовые газы проходят внутри труб двумя ходами с разворотом, последовательно отдавая тепло через стальную стенку. Атмосферный воздух от дутьевого вентилятора движется в межтрубном пространстве двумя ходами в противоположном направлении, разворачиваясь в коробе перепуска. Сечения для прохода газов 0,895 м² и воздуха 0,801 м² близки по величине, что обеспечивает уравновешенные скорости теплоносителей и высокий коэффициент теплоотдачи в шахматном пучке.

Каркас и обшивка цельносварные из листового проката для котлов, по периметру наружного корпуса предусмотрена тепловая изоляция для снижения потерь тепла в окружающую среду. Трубные доски рассчитаны на компенсацию температурных удлинений при многократных пусках и остановах, в местах ввода и вывода труб установлены сальниковые компенсаторы. Конструкция допускает периодическую обдувку поверхностей нагрева сжатым воздухом или паром через стационарные обдувочные устройства.

Воздухоподогреватель ВП-О-444: преимущества

• Поверхность 444 м² подобрана по тепловой мощности крупных котлов 25 т/ч серий КЕ-25 и ДЕ-25
• Двухходовая схема по газу и воздуху обеспечивает повышенный коэффициент теплоотдачи
• Уравновешенные сечения 0,895 и 0,801 м² оптимизируют скорости теплоносителей
• 1666 параллельных труб 40×1,5 мм в шахматной упаковке формируют компактную поверхность нагрева
• Горизонтальная компоновка облегчает встраивание в существующие газоходы крупных котельных
• Цельносварный каркас с плотной обшивкой и воздухоперепускным коробом гарантирует герметичность
• Стали Ст3 и 16ГС допускают эксплуатацию при температурах газов на входе до 350 °C
• Возможность поставки крупным блоком, монтаж сводится к установке на каркас и обвязке фланцами
• Расчётный срок службы 20 лет при соблюдении регламентов очистки и эксплуатации
• Сертификация по ТР ТС 032/2013, полный пакет разрешительной документации

Подбор типоразмера выполняется по тепловой мощности котельного агрегата, расходу и температуре дымовых газов на входе и требуемой температуре подогрева воздуха перед топкой. Типоразмер 444 м² — рабочая точка для котла КЕ-25 при сжигании каменных и бурых углей: даёт расчётный нагрев воздуха до 250 °C при обоснованном аэродинамическом сопротивлении.

Воздухоподогреватель ВП-О-444: применение в котельной

Воздухоподогреватель ВП-О-444 эксплуатируется в составе котельной со следующим оборудованием:

• Паровой котел КЕ-25-14С(ТЧЗМ) — основной парогенератор паропроизводительностью 25 т/ч на твёрдом топливе с чешуйчатой решёткой
• Экономайзер БВЭС-IV-1 — блочный водяной экономайзер крупной поверхности нагрева
• Топка ТЧЗМ-2-2,7-5,6 — слоевая топка с чешуйчатой решёткой и забрасывателем механическим
• Вентилятор ВДН-13-1500 — дутьевой вентилятор подачи подогретого воздуха в топочное устройство
• Дымосос ДН-13-1500 — тяговая машина для удаления охлаждённых дымовых газов из газохода котла
• Циклон батарейный ЦБ-25М — модернизированный батарейный циклон-золоуловитель для очистки уходящих газов

Конкретный состав, сроки изготовления и стоимость уточняйте при оформлении заказа у специалистов КЗ «Сибкотломаш».
