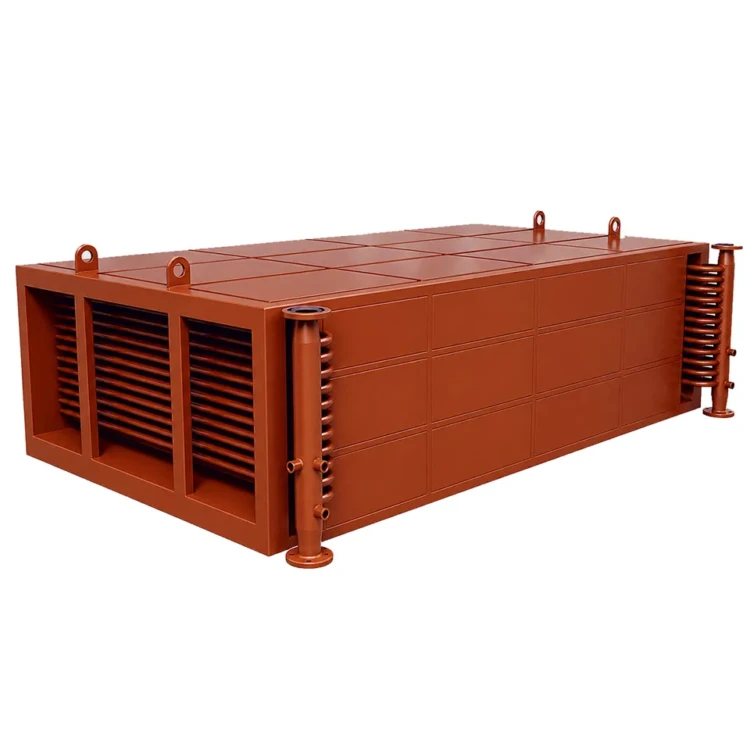

Экономайзер БВЭС-IV-1

«Экономайзер БВЭС-IV-1» — стальной блочный водяной экономайзер с поверхностью нагрева 113 м², устанавливаемый за паровыми котлами производительностью 16–20 т/ч для подогрева питательной воды теплом уходящих дымовых газов.

Экономайзер БВЭС-IV-1: назначение и область применения

Экономайзер БВЭС-IV-1 закрывает потребность котельных промышленных предприятий в утилизации тепла дымовых газов после крупных паровых котлов — серий ДЕ-16-14, ДКВр-20-13 и КЕ-25-14. Установка хвостовой поверхности нагрева перед дымососом снижает потребление природного газа или твёрдого топлива на 8–12 % и поднимает общий КПД котельной установки до 92–94 %, что особенно ценно при круглогодичной выработке технологического пара.

Аппарат рассчитан на работу в составе паровых котельных, сжигающих природный газ или сортированный уголь. Расчётная скорость газов в коридорном пучке принимается на повышенном уровне 6–10 м/с для зольных топлив — это исключает залипание уноса между змеевиками и сокращает межрегламентные интервалы обдувки. Изготавливается по утверждённой заводской КД со ссылкой на общие технические требования ГОСТ 28269-89 «Котлы стационарные паровые. Общие технические требования».

Габаритно-присоединительные размеры экономайзера БВЭС-IV-1 спроектированы под установку за конвективной шахтой котла ДЕ-16 или ДКВр-20. Аппарат имеет вертикальную одноколонную компоновку высотой 4200 мм, что даёт возможность размещения его в существующих котельных помещениях со стандартной отметкой потолка без расширения площадки.

Экономайзер БВЭС-IV-1: устройство и принцип работы

Экономайзер БВЭС-IV-1 имеет конструкцию, отработанную в виде транспортабельного блока в металлической обшивке с тепловой изоляцией. Поверхность нагрева 113 м² образована плоскими змеевиками коридорного расположения из стальных труб диаметром 28×3 мм длиной 1820 мм с радиусом гиба 50 мм. У каждого второго змеевика гибы выполнены под углом 10° — это позволяет разместить два змеевика в одной плоскости и сформировать плотный коридорный пучок с шагом 70 мм поперёк потока газов и 50 мм вдоль потока.

В отличие от младших типоразмеров серии, БВЭС-IV-1 выполняется в одну вертикальную колонку, разделённую на три секции с разрывами между ними. В каждом разрыве устанавливаются обдувочные аппараты для периодической очистки наружной поверхности от золовых отложений. Такая компоновка снижает занимаемую в плане площадь и упрощает обвязку трубопроводами при ограниченных габаритах котельного зала.

Питательная вода из деаэратора поступает в нижний коллектор аппарата, проходит по змеевикам противотоком к дымовым газам и выходит в верхний коллектор с температурой до 100 °C — экономайзер работает как некипящий по водяной стороне, без парообразования. Стальное исполнение труб позволяет работать при рабочем давлении воды 2,5 МПа (25 кгс/см²) — это вдвое выше, чем у младших моделей серии БВЭС, и допускает прямое подключение к питательным насосам котлов на 1,4 МПа без редукции давления.

Экономайзер БВЭС-IV-1: преимущества

• Поверхность нагрева 113 м² подобрана под паропроизводительность 16–20 т/ч с расчётной температурой уходящих газов до 600 °C на входе
• Повышенное рабочее давление воды 2,5 МПа (25 кгс/см²) — прямое подключение к питательным насосам котлов ДЕ-16 и ДКВр-20 без редукционных узлов
• Одноколонная вертикальная компоновка высотой 4200 мм — экономия полезной площади котельного зала и упрощение обвязки
• Транспортабельный блок с заводской обшивкой и тепловой изоляцией — монтаж сводится к установке на фундамент и подсоединению фланцев
• Три секции с разрывами под обдувочные аппараты — удобный доступ для очистки наружных поверхностей от золовых отложений
• Возможность работы при скорости газов до 10 м/с — самообдувка змеевиков и сниженная частота остановов на чистку при сжигании зольного твёрдого топлива
• Полный комплект документации: паспорт, руководство по монтажу и эксплуатации, чертежи общего вида и схема обвязки

Экономайзер БВЭС-IV-1: применение в котельной

Экономайзер БВЭС-IV-1 применяется в составе паровой котельной совместно со следующим оборудованием:

• Паровой котел ДЕ-16-14ГМ-О — газомазутный котёл паропроизводительностью 16 т/ч
• Паровой котел ДКВр-20-13C — двухбарабанный котёл на твёрдом топливе
• Паровой котел КЕ-25-14С — котёл на твёрдом топливе с механической топкой
• Дымосос ДН-13 (1500 об/мин) — тяга дымовых газов после экономайзера
• Вентилятор ВДН-11,2 — подача воздуха на горение в топку котла
• Деаэратор ДА-50/15 — удаление кислорода из питательной воды

Состав и стоимость уточняйте при оформлении заказа.

Срок службы экономайзера — не менее 15 лет при соблюдении регламента эксплуатации и регулярной обдувке поверхностей нагрева от золовых отложений.
