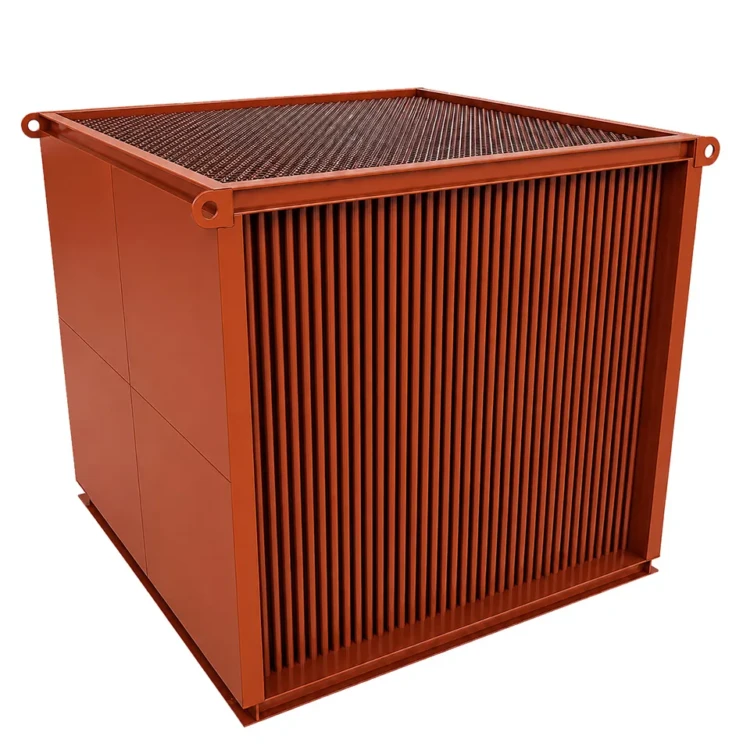

Воздухоподогреватель ВП-О-498

Воздухоподогреватель ВП-О-498 — стальной трубчатый рекуперативный воздухоподогреватель с поверхностью нагрева 498 м², одноходовой по газу и воздуху. Предназначен для подогрева дутьевого воздуха теплом уходящих дымовых газов парового котла. Типоразмер согласован по тепловой нагрузке с паровыми котлами производительностью 25 т/ч серии КЕ-25 с цепной решёткой ТЧЗМ, работающими на каменных и бурых углях повышенной зольности.

Воздухоподогреватель ВП-О-498: назначение и область применения

Воздухоподогреватель ВП-О-498 устанавливается в хвостовой части газохода котельного агрегата за водяным экономайзером и переводит остаточное тепло дымовых газов в нагрев атмосферного воздуха для горения. Это завершающая поверхность нагрева крупного котла, на которой температура газов снижается с 250–300 °C до 130–170 °C, а воздух доводится до 220–250 °C перед подачей в топочное устройство.

На котельных паропроизводительностью 25 т/ч прирост КПД при установке ВП-О-498 составляет до 5 % абсолютных, что в годовом исчислении даёт экономию свыше 1000 тонн условного топлива и существенно снижает себестоимость отпускаемого пара. Применяется на крупных промышленных котельных пищевых, нефтехимических, металлургических производств и предприятий стройиндустрии. Аппарат изготавливается по утверждённой заводской КД и соответствует требованиям ГОСТ Р 50831-95 «Установки котельные. Тепломеханическое оборудование. Общие технические требования».

Воздухоподогреватель ВП-О-498: устройство и принцип работы

Воздухоподогреватель ВП-О-498 представляет собой одноходовой по газу и воздуху аппарат. Поверхность нагрева образована 1312 параллельными стальными трубами 40×1,5 мм длиной 3136 мм, скомпонованными в один пакет с шахматной упаковкой и вваренными в верхнюю и нижнюю трубные доски. Корпус — каркас с плотной обшивкой и наружной тепловой изоляцией, рассчитанный на работу под разрежением 200–400 Па.

Газовый и воздушный тракты разделены герметичными сварными швами. Дымовые газы движутся внутри труб одним прямым ходом сверху вниз, отдавая тепло через стальную стенку, и выводятся через нижний газовый патрубок к дымососу. Атмосферный воздух прокачивается дутьевым вентилятором через межтрубное пространство снаружи труб, перпендикулярно газовому потоку, и подаётся к горелочному устройству топки. Большое сечение для прохода газов 1,48 м² и сечение для воздуха 1,18 м² обеспечивают умеренные скорости теплоносителей и невысокое аэродинамическое сопротивление, что критично для котлов мощностью 25 т/ч с их высокими массовыми расходами.

Одноходовая схема упрощает обдувку поверхностей нагрева сжатым воздухом или паром через стационарные обдувочные устройства. Это особенно важно при сжигании углей повышенной зольности, где загрязнение труб золовыми отложениями прогрессирует быстрее. Трубные доски рассчитаны на компенсацию температурных удлинений труб при многократных пусках и остановах котла.

Воздухоподогреватель ВП-О-498: преимущества

• Максимальная в линейке поверхность 498 м² для крупных котлов 25 т/ч серии КЕ-25
• Одноходовая схема по газу и воздуху обеспечивает минимальное аэродинамическое сопротивление
• Большое сечение газового тракта 1,48 м² снижает риск золовых отложений и потерь напора дымососа
• 1312 параллельных труб 40×1,5 мм в шахматной упаковке формируют компактную поверхность нагрева
• Длина труб 3136 мм в одном пакете снижает количество сварных соединений и упрощает изготовление
• Цельносварной каркас с плотной обшивкой гарантирует герметичность газового и воздушного трактов
• Стали Ст3 и 16ГС допускают эксплуатацию при температурах газов на входе до 350 °C
• Конструкция допускает обдувку поверхностей нагрева в ремонтных и нештатных режимах
• Расчётный срок службы 20 лет при соблюдении регламентов очистки и эксплуатации
• Сертификация по ТР ТС 032/2013, полный пакет разрешительной и эксплуатационной документации

Подбор типоразмера выполняется по тепловой мощности котельного агрегата, расходу и температуре дымовых газов на входе и требуемой температуре подогрева воздуха перед топкой. Типоразмер 498 м² — оптимум для котла КЕ-25 с топкой ТЧЗМ-2-2,7-8,0 при сжигании углей высокой зольности и переменной влажности.

Воздухоподогреватель ВП-О-498: применение в котельной

Воздухоподогреватель ВП-О-498 эксплуатируется в составе котельной со следующим оборудованием:

• Паровой котел КЕ-25-14С(ТЧЗМ) — основной парогенератор паропроизводительностью 25 т/ч с цепной решёткой обратного хода
• Экономайзер ЭБ-1-646 — блочный водяной экономайзер крупной поверхности нагрева
• Топка ТЧЗМ-2-2,7-8,0 — слоевая топка с чешуйчатой решёткой и забрасывателем для крупного котла
• Вентилятор ВДН-13Х-1500 — дутьевой вентилятор повышенной нагрузки для подачи подогретого воздуха
• Дымосос ДН-15Х-1500 — тяговая машина повышенной нагрузки для удаления охлаждённых дымовых газов
• Циклон батарейный ЦБ-25М — модернизированный батарейный циклон-золоуловитель повышенной эффективности

Конкретный состав, сроки изготовления и стоимость уточняйте при оформлении заказа у специалистов КЗ «Сибкотломаш».
