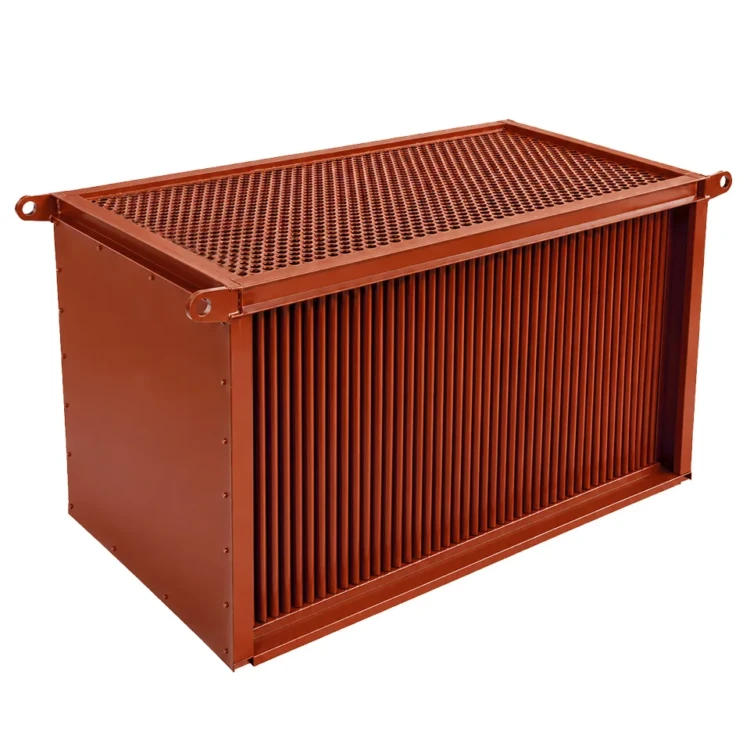

Воздухоподогреватель ВП-О-228

Воздухоподогреватель ВП-О-228 — стальной трубчатый рекуперативный воздухоподогреватель с поверхностью нагрева 228 м², одноходовой по газу и воздуху. Предназначен для глубокого подогрева дутьевого воздуха теплом уходящих дымовых газов парового котла. Типоразмер согласован по тепловой нагрузке с паровыми котлами производительностью 6,5 т/ч серий КЕ-6,5 и ДКВр-6,5, работающими на угле и торфе.

Воздухоподогреватель ВП-О-228: назначение и область применения

Воздухоподогреватель ВП-О-228 устанавливается в хвостовой части газохода котельного агрегата после водяного экономайзера и переводит остаточное тепло дымовых газов в нагрев атмосферного воздуха, подаваемого в топку котла. Существенно поднимает экономичность котельной: снижает потери с уходящими газами на 5–8 % абсолютных от величины полезной теплоотдачи и одновременно стабилизирует горение влажного твёрдого топлива за счёт повышения температурного уровня в топке.

Применяется в промышленных и отопительных котельных предприятий пищевой промышленности, лесопиления, ЖКХ малых и средних городов, тепличных хозяйств, тепличных комбинатов и предприятий стройиндустрии. Особенно показан для котельных, работающих на местных бурых углях с зольностью до 25–30 % и влажностью на рабочую массу до 30 %. Аппарат соответствует общим техническим требованиям ГОСТ Р 50831-95 «Установки котельные. Тепломеханическое оборудование. Общие технические требования». Поставляется в готовой блочной компоновке для удобства монтажа, может встраиваться в новую котельную либо использоваться при модернизации существующей с заменой устаревшего хвостового аппарата.

Воздухоподогреватель ВП-О-228: устройство и принцип работы

Воздухоподогреватель ВП-О-228 представляет собой одноходовой по газу и воздуху аппарат: трубный пакет образует прямой газовый тракт от верхнего фланца к нижнему, без поворотных камер. Поверхность нагрева составлена из 1256 параллельных стальных труб 40×1,5 мм длиной по 1530 мм каждая, размещённых шахматным порядком в одном пакете и вваренных в верхнюю и нижнюю трубные доски.

Газы движутся внутри труб сверху вниз, отдавая тепло через стальную стенку. Атмосферный воздух прокачивается дутьевым вентилятором через межтрубное пространство снаружи труб. Большие проходные сечения — 1,36 м² для газов и 1,47 м² для воздуха — обеспечивают умеренные скорости теплоносителей и невысокое аэродинамическое сопротивление, что сохраняет нагрузочные характеристики тяговой колонны при достройке хвостовой части газохода.

Одноходовая схема упрощает обдувку поверхностей нагрева и снижает риски золовых отложений в местах поворота потока, поэтому ВП-О-228 особенно показан для котельных, работающих на углях с высокой зольностью и склонных к загрязнению поверхностей нагрева. Трубные доски рассчитаны на компенсацию температурных удлинений труб, что обеспечивает длительный ресурс при многократных пусках и остановах.

Воздухоподогреватель ВП-О-228: преимущества

• Поверхность нагрева 228 м² подобрана к тепловой мощности котлов 6,5 т/ч серий КЕ-6,5 и ДКВр-6,5
• Одноходовая схема обеспечивает минимальное аэродинамическое сопротивление и упрощает обслуживание
• 1256 параллельных труб 40×1,5 мм в шахматном порядке — высокая компактность поверхности нагрева
• Большое сечение газового тракта 1,36 м² снижает риск золовых отложений и потерь напора дымососа
• Цельносварная конструкция — герметичность газового и воздушного трактов в течение всего срока службы
• Стали Ст3 и 16ГС допускают работу при температурах газов на входе до 350 °C без снижения ресурса
• Расчётный срок службы 20 лет при соблюдении регламентов очистки и эксплуатационных режимов
• Сертификация по ТР ТС 032/2013, поставка с полным пакетом разрешительной документации
• Изготовление по заводской КД с возможностью индивидуальной адаптации присоединительных размеров

Выбор типоразмера выполняется по тепловой мощности котельного агрегата, расходу дымовых газов и требуемой температуре подогрева воздуха. Типоразмер 228 м² — оптимум для котла КЕ-6,5 при сжигании высокозольных углей: даёт уверенный нагрев воздуха при ограниченном перепаде давлений по тракту.

Воздухоподогреватель ВП-О-228: применение в котельной

Воздухоподогреватель ВП-О-228 эксплуатируется в составе котельной со следующим оборудованием:

• Паровой котел КЕ-6,5-14С(ТЛЗМ) — основной парогенератор паропроизводительностью 6,5 т/ч на твёрдом топливе с механической решёткой
• Экономайзер ЭБ-1-330 — блочный водяной экономайзер, ступень нагрева питательной воды перед барабаном
• Топка ТЛЗМ-2-1,87-3,5 — слоевая топка с ленточной решёткой обратного хода для механизированного сжигания угля
• Вентилятор ВДН-9Х-1500 — дутьевой вентилятор подачи подогретого воздуха в топочное устройство
• Дымосос ДН-11,2-1500 — тяговая машина для удаления охлаждённых дымовых газов из газохода котла
• Циклон батарейный ЦБ-25 — батарейный циклон-золоуловитель для очистки уходящих газов от летучей золы

Конкретный состав, сроки изготовления и стоимость уточняйте при оформлении заказа у специалистов КЗ «Сибкотломаш».
