Циклон батарейный ЦБ-25М

«Циклон батарейный ЦБ-25М» — модернизированная версия ЦБ-25 с повышенным до 92 % коэффициентом очистки и четырёхзаходным завихрителем для котельных с паровыми котлами 4 т/ч серий ДКВр-4-13С и КЕ-4-14С на каменном и буром угле. Производительность 14 000–18 000 м³/ч, расчётная температура газов 300 °С.

Циклон батарейный ЦБ-25М: назначение и область применения

Циклон батарейный ЦБ-25М предназначен для механической очистки дымовых газов от золы и неслипающейся пыли с размером частиц более 5 мкм. Аппарат входит в состав хвостовых поверхностей котельных промышленной и коммунальной энергетики, устанавливается между экономайзером и дымососом перед выбросом газов в атмосферу.

Основная область применения — котельные с паровыми котлами 4 т/ч серий ДКВр-4-13С и КЕ-4-14С при сжигании каменного и бурого угля. Модернизированный вариант ЦБ-25М заменяет базовый ЦБ-25 на объектах с повышенными требованиями по выбросам — модель обеспечивает гарантированный 92 % коэффициент очистки за счёт четырёхзаходного завихрителя, обеспечивающего равномерное распределение запылённого потока по всем 25 циклонным элементам.

Применяется на промышленных котельных машиностроительных заводов, городских районных котельных, заводских и больничных тепловых пунктов, агропромышленных комплексов с собственной паровой котельной 4 т/ч. Циклон батарейный ЦБ-25М рассчитан на круглогодичную эксплуатацию с переменной нагрузкой и сезонным режимом работы. Аппарат востребован при модернизации существующих котельных, где базовая модель ЦБ-25 не обеспечивает требуемую эффективность очистки выбросов.

Конструкция и эксплуатационные параметры соответствуют требованиям к воздуху рабочей зоны: ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Циклон батарейный ЦБ-25М: устройство и принцип работы

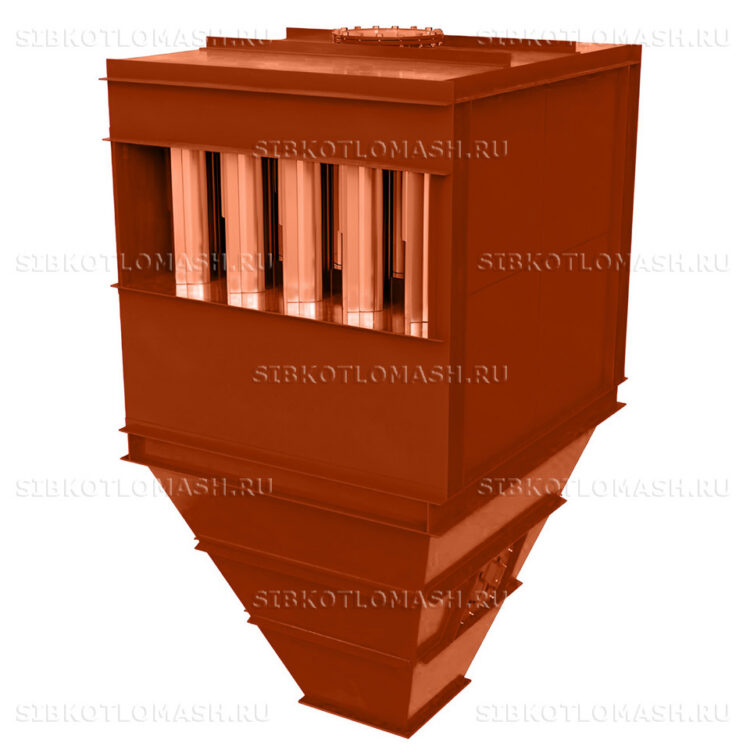

Циклон батарейный ЦБ-25М имеет конструкцию, отработанную в типоряду промышленных батарейных циклонов с четырёхзаходным тангенциальным завихрителем — главное отличие от базовой модели ЦБ-25. Корпус разделён на три камеры: верхнюю — для очищенных газов, среднюю — для запылённых газов, нижнюю — бункер сбора золы. В средней камере смонтированы 25 циклонных элементов диаметром 245 мм с улучшенными винтовыми завихрителями.

Принцип сепарации основан на инерционном осаждении золы во вращающемся потоке, но с равномерным распределением запылённого газа по всем элементам за счёт четырёхзаходного входного устройства. Дымовые газы со скоростью 20–25 м/с подаются в каждый циклонный элемент, где совершают спирально-вращательное движение. Под действием центробежной силы тяжёлые частицы золы прижимаются к стенкам элемента и стекают в общий бункер; очищенный газовый поток собирается в верхней камере и отводится в дымосос.

Номинальные параметры аппарата: производительность 14 000–18 000 м³/ч, коэффициент очистки 92 %, расчётная температура газов 300 °С, аэродинамическое сопротивление 100 кгс/м², допустимая запылённость до 600 г/м³, расчётное давление внутри 4 кПа. Габариты 2000×1735×3240 мм, масса 2785 кг. Корпус и циклонные элементы выполнены из углеродистой стали с антикоррозионным покрытием.

Удаление золы из бункера производится периодически через шиберный затвор или непрерывно скребковым транспортёром в общую систему золоудаления. Аппарат отгружается транспортными блоками и собирается на месте монтажа на закладные элементы фундаментной плиты.

Циклон батарейный ЦБ-25М: преимущества

• Гарантированный коэффициент очистки 92 % за счёт четырёхзаходного завихрителя
• Равномерное распределение запылённого потока по 25 элементам — стабильная работа на пиковой нагрузке
• Допустимая запылённость до 600 г/м³ — работа с высокозольными бурыми углями
• Расчётная температура 300 °С с запасом по реальным условиям эксплуатации
• Корпус увеличен по сравнению с ЦБ-25 — масса 2785 кг против 1930 кг базовой модели
• Унифицированные циклонные элементы — взаимозаменяемые по типоряду ЦБ
• Срок изготовления от 15–20 рабочих дней с поставкой заводской документации
• Сертификат соответствия ТР ТС 010/2011 и комплект чертежей компоновки

Циклон батарейный ЦБ-25М: применение в котельной

Для полноценной работы котельной с циклоном батарейным ЦБ-25М рекомендуется следующее оборудование:

• Паровой котел КЕ-4-14С — котёл серии КЕ паропроизводительностью 4 т/ч с топкой ТЛЗМ
• Паровой котел ДКВр-4-13С — двухбарабанный котёл паропроизводительностью 4 т/ч
• Дымосос ДН-12,5-1500 — тяговый агрегат под производительность 14 000–18 000 м³/ч
• Вентилятор ВДН-12,5-1500 — дутьевой вентилятор для угольной топки 4 т/ч

Подбор циклона батарейного ЦБ-25М под конкретную котельную выполняется по расходу газов после экономайзера и зольности применяемого угля. При работе котла на нагрузках 60–110 % от номинальной коэффициент очистки сохраняется на паспортном уровне; при перегрузке возрастает аэродинамическое сопротивление и падает эффективность сепарации. Замена корпуса не предусмотрена паспортом — толщина стенок и антикоррозионное покрытие рассчитаны на полный ресурс котельной без капитального ремонта аппарата. Циклонные элементы взаимозаменяемые и при необходимости меняются по типоряду без замены всего корпуса. Состав и стоимость уточняйте при оформлении заказа.
