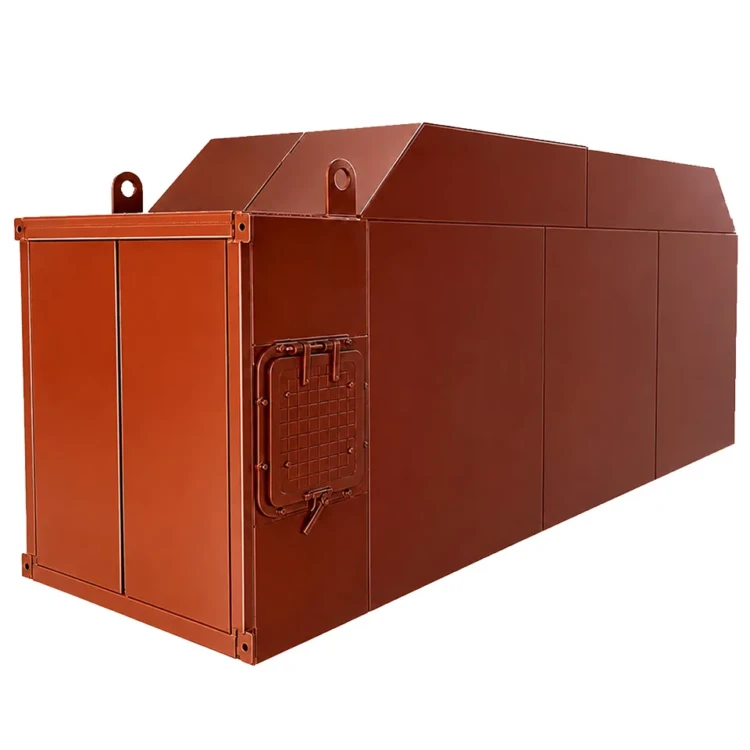

Воздухоподогреватель ВП-О-233

Воздухоподогреватель ВП-О-233 — стальной трубчатый рекуперативный воздухоподогреватель с поверхностью нагрева 233 м², одноходовой по газу и двухходовой по воздуху. Предназначен для подогрева дутьевого воздуха теплом уходящих дымовых газов парового котла. Типоразмер согласован по тепловой нагрузке с паровыми котлами производительностью 6,5 т/ч серий ДКВр-6,5 и КЕ-6,5 на твёрдом топливе.

Воздухоподогреватель ВП-О-233: назначение и область применения

Воздухоподогреватель ВП-О-233 занимает в газоходе котельного агрегата место за водяным экономайзером, замыкая хвостовую часть и переводя остаточное тепло уходящих газов в нагрев воздуха для горения. Конструктивная схема с длинными трубами 3822 мм и одним пакетом обеспечивает компактную горизонтальную компоновку при умеренной высоте корпуса — это даёт гибкость при размещении в существующих газоходах котельных без капитальных перестроек.

Применяется на промышленных и отопительных котельных промышленных предприятий, ЖКХ, пищевых, деревообрабатывающих и сельскохозяйственных производств. Поле применения охватывает котельные мощностью 4,5–6,5 МВт по теплу, работающие на буром угле, фрезерном торфе и древесных отходах с зольностью до 30 % и влажностью на рабочую массу до 30 %. Особенно эффективен на котельных с высокозольным углём, где подогрев воздуха до 200–250 °C даёт ощутимый прирост КПД и стабилизирует процесс горения. Изделие изготавливается по утверждённой заводской КД и соответствует требованиям ГОСТ Р 50831-95 «Установки котельные. Тепломеханическое оборудование. Общие технические требования».

Воздухоподогреватель ВП-О-233: устройство и принцип работы

Воздухоподогреватель ВП-О-233 представляет собой одноходовой по газу аппарат с двухходовой схемой движения воздуха. Поверхность нагрева образована 508 параллельными стальными трубами 40×1,5 мм длиной 3822 мм, собранными в один пакет с шахматной упаковкой и вваренными в верхнюю и нижнюю трубные доски.

Принцип работы. Дымовые газы движутся внутри труб одним прямым ходом сверху вниз, отдавая тепло через стальную стенку. Атмосферный воздух подаётся дутьевым вентилятором в межтрубное пространство, проходит первый ход в одной половине корпуса, разворачивается в боковой камере и возвращается вторым ходом в противоположной половине, после чего выходит к горелочному устройству топки. Сечение для прохода газов составляет 0,545 м², воздуха — 0,753 м². Двухходовая схема по воздуху увеличивает скорость воздушного потока на 40–50 % относительно одноходовых решений той же площади и существенно повышает коэффициент теплоотдачи.

Корпус цельносварной из листового проката для котлов. Трубные доски выполнены с расчётной компенсацией температурных удлинений труб, что обеспечивает длительный ресурс работы при многократных пусках и остановах. Конструкция допускает периодическую обдувку поверхностей нагрева сжатым воздухом или паром для предотвращения золовых отложений.

Воздухоподогреватель ВП-О-233: преимущества

• Поверхность 233 м² подобрана к тепловой мощности котлов 6,5 т/ч серий ДКВр-6,5 и КЕ-6,5
• Одноходовой газовый тракт минимизирует риск золовых отложений в местах поворота потока
• Двухходовая схема по воздуху увеличивает скорость воздушного потока и интенсивность теплообмена
• Длинные трубы 3822 мм в одном пакете снижают количество сварных соединений в трубных досках
• Компактная горизонтальная компоновка облегчает встраивание в существующие газоходы котельных
• Цельносварная конструкция корпуса и трубных досок обеспечивает герметичность тракта
• Стали Ст3 и 16ГС допускают работу при температурах газов на входе до 350 °C
• Расчётный ресурс 20 лет при соблюдении регламентов очистки и эксплуатации
• Сертификация по ТР ТС 032/2013, полный пакет разрешительной документации

Подбор типоразмера выполняется по тепловой мощности котельного агрегата, расходу и температуре дымовых газов и требуемой температуре подогрева воздуха перед топкой. Типоразмер 233 м² оптимален для котла ДКВр-6,5 при сжигании влажных бурых углей и фрезерного торфа — обеспечивает расчётную температуру воздуха при умеренных аэродинамических потерях по тракту.

Воздухоподогреватель ВП-О-233: применение в котельной

Воздухоподогреватель ВП-О-233 эксплуатируется в составе котельной со следующим оборудованием:

• Паровой котел ДКВр-6,5-23С (ПТЛ-РПК) — основной парогенератор паропроизводительностью 6,5 т/ч на твёрдом топливе
• Экономайзер БВЭС-III-2 — водяной экономайзер блочный для подогрева питательной воды
• Топка ТЛЗМ-2-1,87-3,5 — слоевая топка с ленточной решёткой обратного хода для механизированного сжигания угля
• Вентилятор ВДН-9Х-1500 — дутьевой вентилятор подачи подогретого воздуха в топочное устройство
• Дымосос ДН-11,2-1500 — тяговая машина для удаления охлаждённых дымовых газов из газохода котла
• Циклон батарейный ЦБ-25 — батарейный циклон-золоуловитель для очистки уходящих газов от летучей золы

Конкретный состав, сроки изготовления и стоимость уточняйте при оформлении заказа у специалистов КЗ «Сибкотломаш».
