Воздухоподогреватель ВП-О-300

Воздухоподогреватель ВП-О-300 — стальной трубчатый рекуперативный воздухоподогреватель с поверхностью нагрева 300 м², одноходовой по газу и двухходовой по воздуху. Предназначен для подогрева дутьевого воздуха теплом уходящих дымовых газов парового котла. Типоразмер согласован по тепловой нагрузке с паровыми котлами производительностью 10 т/ч серий ДКВр-10, КЕ-10 и ДЕ-10 на твёрдом топливе.

Воздухоподогреватель ВП-О-300: назначение и область применения

Воздухоподогреватель ВП-О-300 устанавливается в хвостовой части газохода котельного агрегата непосредственно за водяным экономайзером и переводит тепло уходящих газов в нагрев атмосферного воздуха, подаваемого в топку. Подогрев воздуха до 200–250 °C при сжигании высоковлажных бурых углей и торфа поднимает температурный уровень в топке, ускоряет испарение влаги и стабилизирует горение даже на минимальных нагрузках.

Прирост КПД котельной установки при установке ВП-О-300 составляет до 4–5 % абсолютных в номинальном режиме, что для котла паропроизводительностью 10 т/ч даёт экономию 250–400 тонн условного топлива в год при типовой годовой наработке. Применяется на промышленных, отопительных и комбинированных котельных предприятий ЖКХ, пищевой промышленности, лесопиления, тепличных комбинатов. Изделие изготавливается по утверждённой заводской КД в соответствии с ГОСТ Р 50831-95 «Установки котельные. Тепломеханическое оборудование. Общие технические требования».

Воздухоподогреватель ВП-О-300: устройство и принцип работы

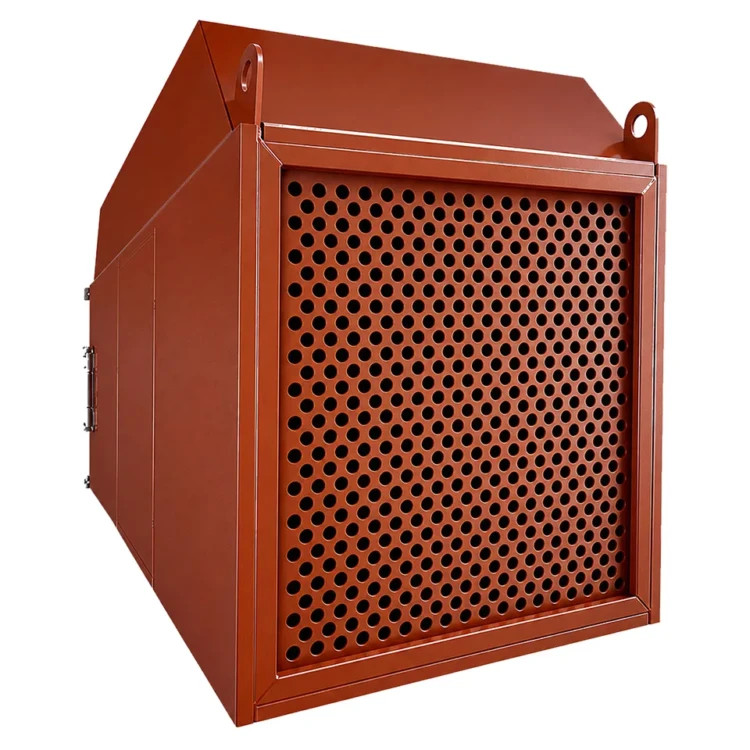

Воздухоподогреватель ВП-О-300 представляет собой одноходовой по газу и двухходовой по воздуху аппарат. Поверхность нагрева образована 653 параллельными стальными трубами 40×1,5 мм длиной 3822 мм, скомпонованными в один пакет с шахматной упаковкой и вваренными в верхнюю и нижнюю трубные доски. Корпус — цельносварной прямоугольного сечения из листового проката для котлов с наружной тепловой изоляцией.

Принцип работы. Дымовые газы движутся внутри труб одним прямым ходом сверху вниз, отдавая тепло через стальную стенку. Атмосферный воздух подаётся дутьевым вентилятором в межтрубное пространство, проходит первый ход с одной стороны корпуса, разворачивается в боковой поворотной камере и возвращается вторым ходом, после чего поступает в горелочное устройство топки. Сечение для прохода газов составляет 0,698 м², воздуха — 0,845 м², что обеспечивает умеренные скорости теплоносителей при сохранении высокого коэффициента теплоотдачи в шахматном трубном пучке.

Промежуточные камеры выполнены с компенсаторами теплового расширения труб, что обеспечивает длительный ресурс при многократных пусках и остановах. Трубный пакет рассчитан на периодическую обдувку сжатым воздухом или паром, что позволяет поддерживать расчётную теплопередачу в течение всего межремонтного интервала и предотвращает прогрессирующее загрязнение поверхностей нагрева летучей золой.

Воздухоподогреватель ВП-О-300: преимущества

• Поверхность 300 м² подобрана по тепловой мощности котлов 10 т/ч серий ДКВр-10, КЕ-10 и ДЕ-10
• Одноходовая газовая схема минимизирует риск золовых отложений в местах поворота потока
• Двухходовая схема по воздуху на 40–50 % повышает интенсивность теплообмена относительно одноходовых решений
• 653 параллельных трубы 40×1,5 мм в шахматной упаковке обеспечивают высокую компактность поверхности нагрева
• Длинные трубы 3822 мм в одном пакете снижают количество сварных соединений и упрощают изготовление
• Цельносварная конструкция корпуса гарантирует герметичность газового и воздушного трактов
• Стали Ст3 и 16ГС допускают работу при температурах газов на входе до 350 °C
• Возможность доставки и сборки крупным блоком с минимальной перекомпоновкой на месте монтажа
• Расчётный срок службы 20 лет при соблюдении регламентов очистки и эксплуатационных режимов
• Сертификация по ТР ТС 032/2013, полный пакет разрешительной и эксплуатационной документации

Подбор типоразмера выполняется по тепловой мощности котельного агрегата, расходу и температуре дымовых газов на входе и требуемой температуре подогрева воздуха перед топкой. Типоразмер 300 м² — рабочая точка для котла ДКВр-10 при сжигании влажных бурых углей: даёт уверенный нагрев воздуха до 250 °C и одновременно обоснованное аэродинамическое сопротивление по тракту.

Воздухоподогреватель ВП-О-300: применение в котельной

Воздухоподогреватель ВП-О-300 эксплуатируется в составе котельной со следующим оборудованием:

• Паровой котел ДКВр-10-13С (ПТЛ-РПК) — основной парогенератор паропроизводительностью 10 т/ч на твёрдом топливе
• Экономайзер ЭБ-2-236 — блочный водяной экономайзер, ступень нагрева питательной воды перед барабаном котла
• Топка ТЛЗМ-2-2,7-3,0 — слоевая топка с ленточной решёткой обратного хода для механизированного сжигания угля и торфа
• Вентилятор ВДН-11,2-1500 — дутьевой вентилятор подачи подогретого воздуха в топочное устройство
• Дымосос ДН-12,5-1500 — тяговая машина для удаления охлаждённых дымовых газов из газохода котла
• Циклон батарейный ЦБ-25 — батарейный циклон-золоуловитель для очистки уходящих газов от летучей золы

Конкретный состав, сроки изготовления и стоимость уточняйте при оформлении заказа у специалистов КЗ «Сибкотломаш».
