Винт натяжной. Т22.02.001

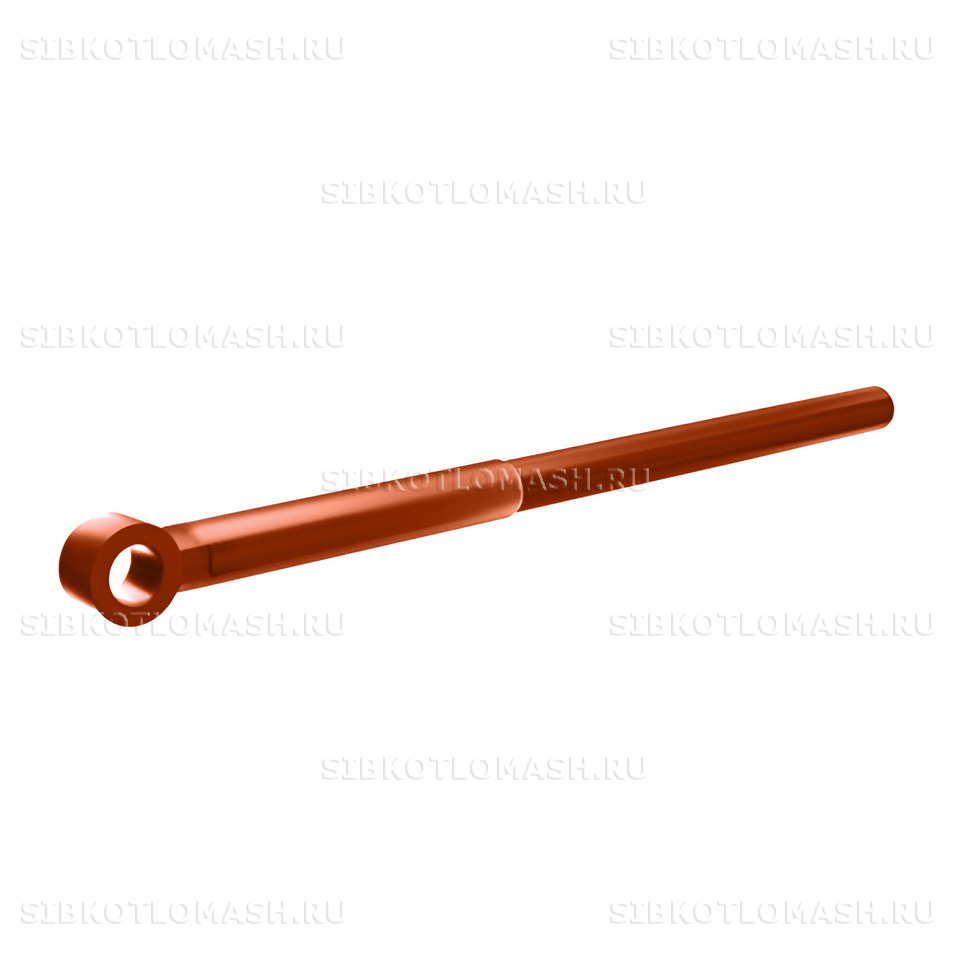

Винт натяжной Т22.02.001 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальной резьбовой винт длиной 460 мм, массой 4,5 кг — базовая (короткая) модификация в типоряду натяжных винтов задней опоры колосникового полотна. Используется в составе натяжного механизма заднего вала топок ТЧЗМ и ТЛЗМ.

Винт натяжной: назначение и применяемость

Винт натяжной Т22.02.001 устанавливается в задней опоре колосникового полотна топки и обеспечивает регулировку натяжения бортовых цепей через продольное перемещение корпусов подшипников заднего вала Т298.01.090СБ. Поворотом винта оператор задаёт усилие натяжения, что компенсирует естественное удлинение цепей в процессе эксплуатации и предотвращает их провисание.

Базовая модификация Т22.02.001 длиной 460 мм применяется для топок с компактной задней опорой — типоразмеров с малой длиной решётки. Помимо ТЧЗМ деталь используется в топках ТЛЗМ, что унифицирует ремкомплект для котельных, эксплуатирующих оба типа слоевых устройств. На одну топку устанавливается два винта — по одному с каждой стороны заднего вала.

Условия работы — статическое осевое усилие до 50 кН при затяжке, вибрационные нагрузки от движущегося полотна, абразивная пыль в зоне резьбы. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Винт натяжной: материалы и изготовление

Винт натяжной Т22.02.001 изготавливается из стали 40Х по ГОСТ 4543-2016 — легированной улучшаемой марки с содержанием хрома 0,8–1,1 %, обеспечивающей высокую прочность и ударную вязкость при работе под значительной осевой нагрузкой. После закалки и среднего отпуска сталь 40Х показывает временное сопротивление разрыву порядка 980 МПа, что соответствует требованиям к натяжной арматуре котельного оборудования.

Технологический процесс включает черновую токарную обработку заготовки, термическую улучшающую обработку, чистовое точение по диаметру, нарезку метрической резьбы по всей длине и фрезеровку шестигранной головки под стандартный ключ. Поверхность резьбы шлифуется и проходит выборочный контроль на свинчиваемость с эталонной гайкой по 7-му квалитету точности.

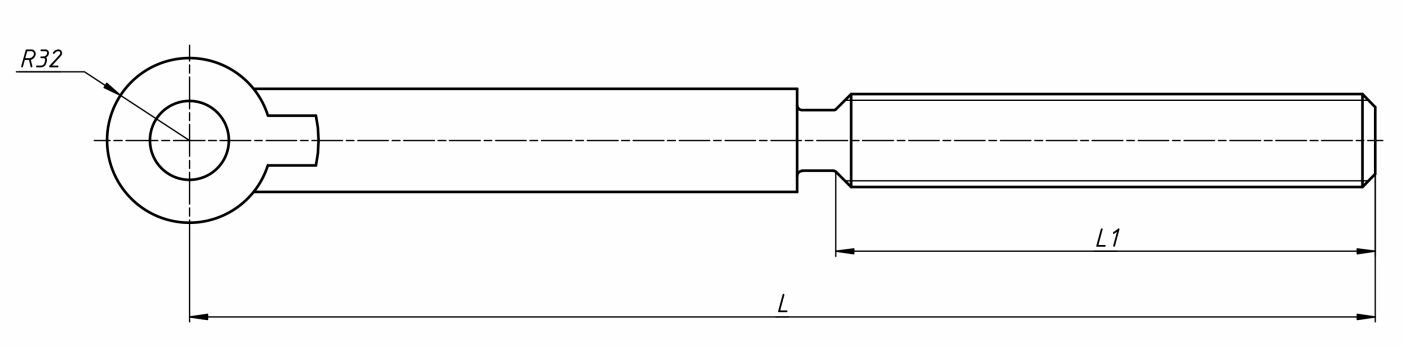

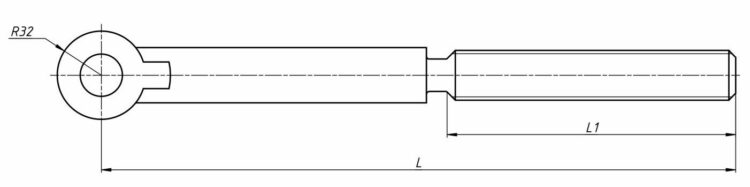

Габаритные размеры — Ø40 × L460 мм, масса 4,5 кг. Базовая модификация имеет наименьшую длину в типоряду: -01 (760 мм), -02 (570 мм) и -03 (680 мм) — каждая под свой типоразмер задней опоры. Срок службы при штатных режимах — не менее 30 000 часов наработки. Основной износ — затёртая резьба и забоины на гранях головки.

Контроль качества: визуальный осмотр резьбы и шестигранника, размерный контроль длины и диаметра, проверка геометрии резьбы калибром, проверка твёрдости после улучшающей термообработки в пределах НВ 235–262 для стали 40Х. Каждая партия сопровождается сертификатом на марку стали.

Винт натяжной: совместимое оборудование

Винт натяжной Т22.02.001 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Винт натяжной: заказ и доставка

Винт натяжной Т22.02.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней с учётом термообработки стали 40Х и нарезки резьбы. Минимальная партия не лимитирована: возможна как поштучная отгрузка, так и комплект из 2 винтов на одну заднюю опору или 4-6 винтов под полный ремонт с учётом запаса.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или картонная коробка с обвязкой; резьба покрывается консервирующей смазкой и защищается полиэтиленовой плёнкой для предохранения от загрязнения. Для крупных партий доступна отгрузка контейнером с фиксацией мягкими прокладками между винтами.

При оформлении заказа укажите номер чертежа Т22.02.001 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня. Часто заказывается комплектно с модификациями той же серии Т22.02.001-01, -02 и -03 — это полный набор натяжных винтов разной длины для парка котельных с разными типоразмерами топок. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
