Звездочка. Т9.02.002; 00.5701.015

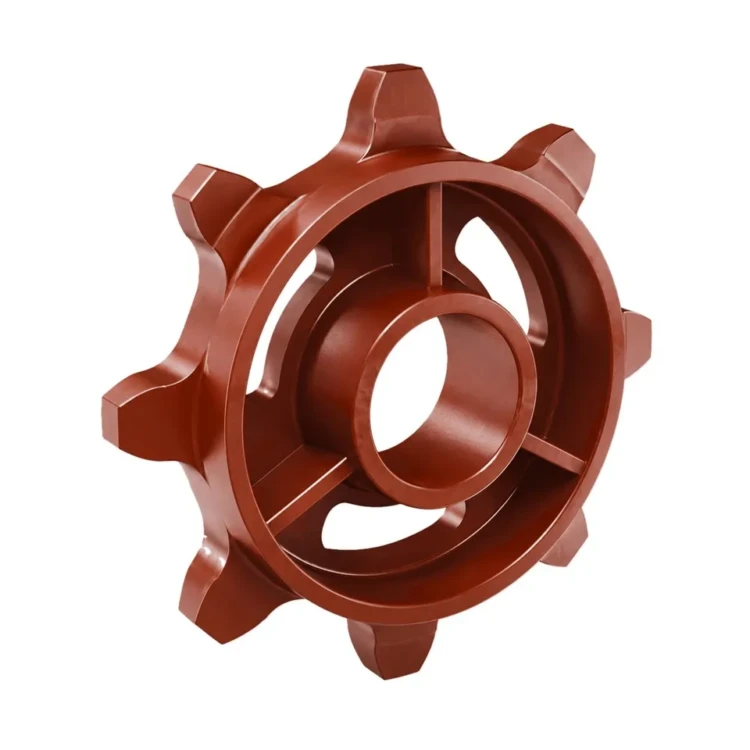

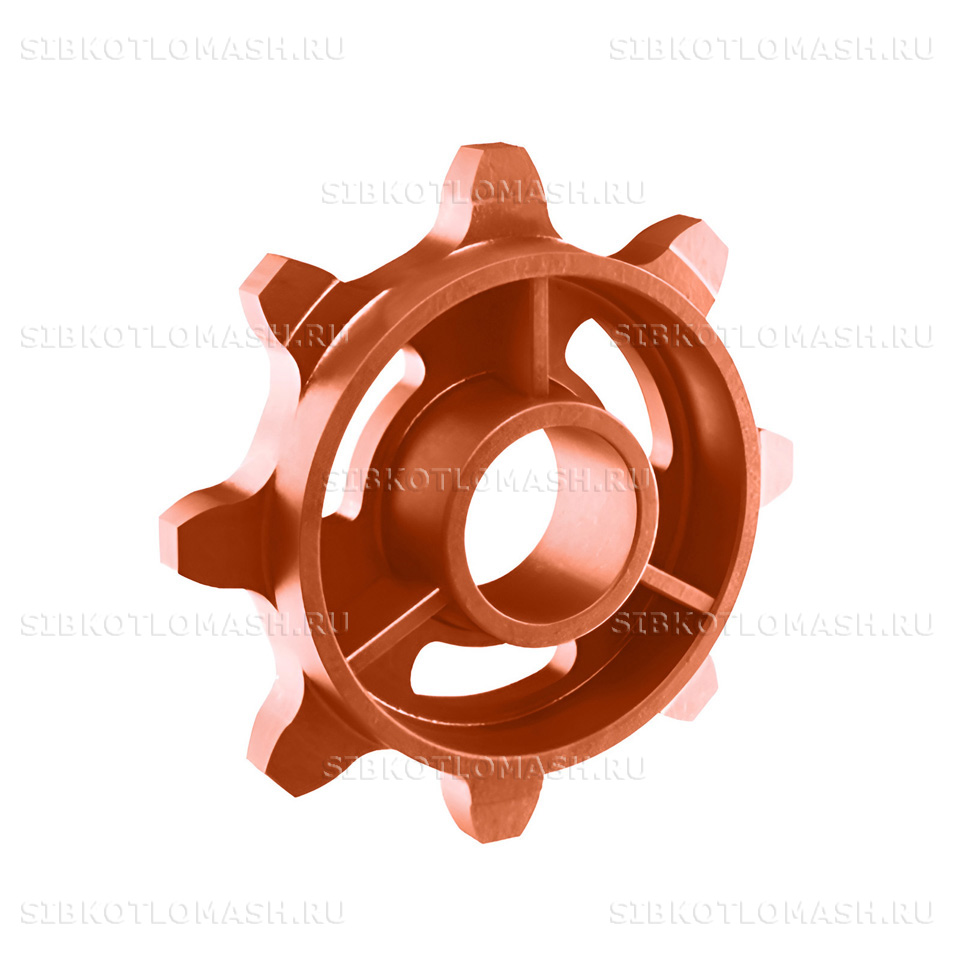

Звездочка Т9.02.002 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой литую чугунную звёздочку наружным диаметром 545 мм, массой 48 кг, передающую крутящий момент с переднего приводного вала Т82.06.000СБ на бортовые цепи колосникового полотна. Альтернативная заводская маркировка — 00.5701.015; обе нумерации относятся к одному изделию.

Звездочка: назначение и применяемость

Звездочка Т9.02.002 — ключевой узел силовой кинематики топки ТЧЗМ. Две звёздочки насажены на передний приводной вал Т82.06.000СБ симметрично по бортам топки и зацепляются с пластинчатыми цепями колосникового полотна. Через них передаётся вся тяговая сила привода ПТБ-1200 на решётку, движущую слой топлива от загрузочного бункера к зоне шлакоудаления.

Деталь универсальная — устанавливается на топки ТЧЗМ всех типоразмеров: ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6, ТЧЗМ-2,7/6,5 и ТЧЗМ-2,7/8,0. Геометрия зубьев согласована со всеми типоразмерами бортовых цепей серии Т220/Т244/Т246/Т247, что обеспечивает унификацию ремкомплекта на парк котельных. Применяется в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС.

Условия работы — циклические зацепные нагрузки в зоне контакта зубьев со звеньями цепи, абразивное воздействие золовой пыли, ударные нагрузки при пусках и остановах привода. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Звездочка: материалы и изготовление

Звездочка Т9.02.002 изготавливается из серого чугуна СЧ-20 по ГОСТ 1412-85 — литейной марки с пластинчатым графитом и временным сопротивлением растяжению не менее 200 МПа. Серый чугун хорошо работает на сжатие, демпфирует ударные нагрузки от цепи и сохраняет ресурс зубьев при многократных циклах зацепления. Литейные свойства СЧ-20 позволяют получить сложный профиль зубчатого обода без последующей сложной механической обработки.

Технологический процесс включает отливку заготовки в песчано-глинистую форму с применением модельной оснастки, обрубку литников, нормализационный отжиг для снятия литейных напряжений, токарную обработку центрального посадочного отверстия с допусками под шпоночное соединение с приводным валом, фрезерование шпоночного паза. Профиль зубьев формируется при литье и проверяется по шаблону.

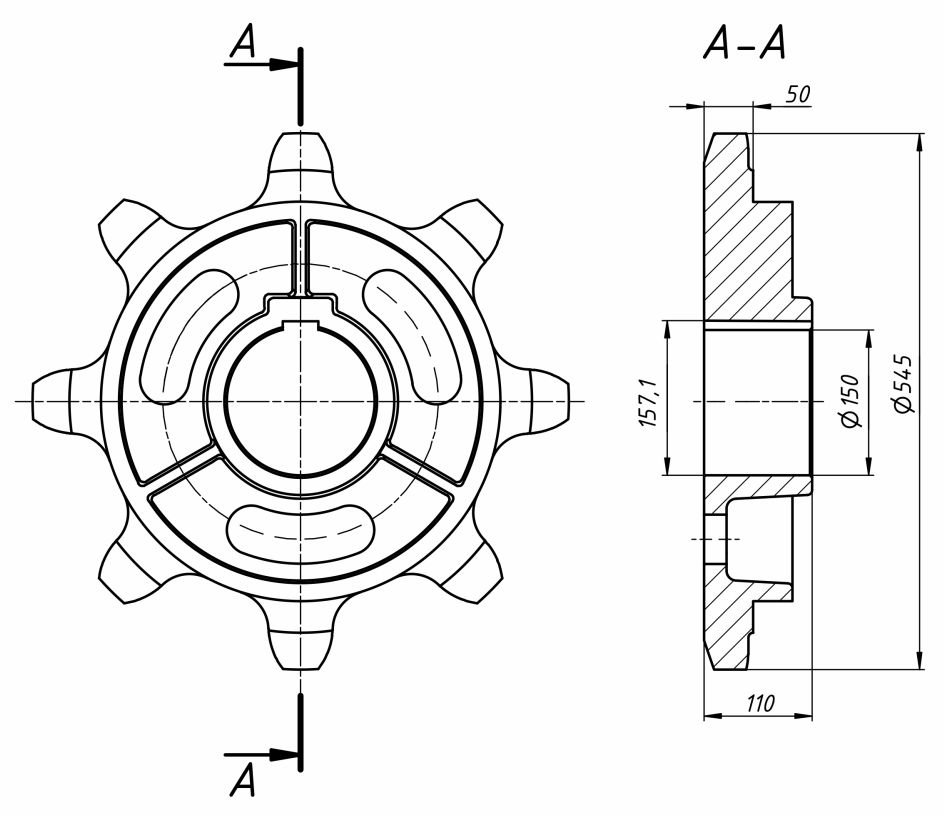

Габаритные размеры — Ø545 мм по наружному диаметру зубьев, толщина диска 65 мм по конструктивному исполнению, масса 48 кг. Срок службы при штатных режимах — не менее 30 000 часов наработки, что соответствует 5-7 годам эксплуатации в водогрейной котельной средней нагрузки. Основной износ — стирание профиля зубьев от длительного контакта с пластинами цепи.

Контроль качества: визуальный осмотр на отсутствие усадочных раковин и трещин в зубчатом ободе, размерный контроль посадочного отверстия по индикаторам, проверка профиля зубьев по шаблону, проверка твёрдости по Бринеллю в пределах НВ 170–229 для марки СЧ-20. Каждая партия сопровождается сертификатом на марку чугуна.

Звездочка: совместимое оборудование

Звездочка Т9.02.002; 00.5701.015 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Звездочка: заказ и доставка

Звездочка Т9.02.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 10 до 14 рабочих дней с учётом литейного цикла СЧ-20, нормализационного отжига и механической обработки посадочного отверстия. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены, так и комплектная поставка пары звёздочек на одну топку или 4-6 штук для планового капремонта с запасом.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; чугунный диск фиксируется деревянными прокладками для защиты зубчатого обода от сколов при транспортировке, центральное отверстие закрывается заглушкой. Для крупных партий доступна отгрузка контейнером с прокладкой жёсткими элементами между деталями.

При оформлении заказа укажите номер чертежа Т9.02.002 или альтернативный 00.5701.015 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — переднего вала, корпусов подшипников, бортовых цепей и приводной полумуфты. Звёздочки рекомендуется менять парой одновременно с обеих сторон вала, а также синхронно с бортовыми цепями полотна для исключения неравномерного износа. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
