Валик соединительный. Т93.07.001

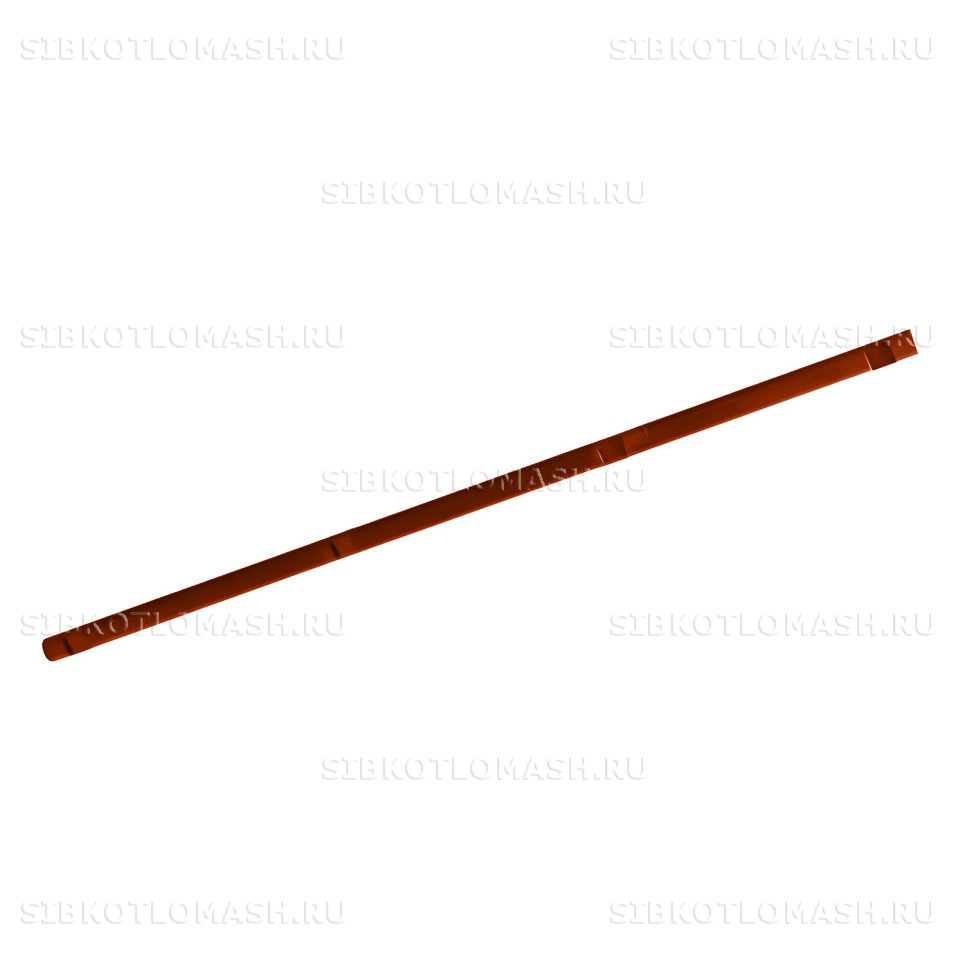

Валик соединительный Т93.07.001 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальную ось из горячекатаного круга Ø22 мм длиной 4860 мм, массой 14 кг — самую длинную позицию в типоряду соединительных осей колосникового полотна. На одну топку устанавливается 14 валиков этого артикула в стандартной комплектации.

Валик соединительный: назначение и применяемость

Валик соединительный Т93.07.001 является максимальной по длине поперечной осью колосникового полотна в типоряду топок ТЧЗМ. Длина 4860 мм используется на топках повышенной производительности с расширенной зоной слоевого горения. Через ось передаются нагрузки от веса топлива и от шарнирно сочленённых держателей колосников на бортовые цепи, передающие усилие на приводной вал.

Применение 14 валиков Т93.07.001 в одной топке обеспечивает плотное распределение поперечных осей по длине колосниковой решётки с минимальным шагом. Это критично для топок с высокой удельной паровой нагрузкой, где плотность установки колосников максимальна. Используется в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС с механическими чешуйчатыми топками увеличенной мощности.

Условия работы — максимальные изгибающие нагрузки в серии за счёт длины 4860 мм, абразивный износ концевых шплинтовых соединений, температурные деформации. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4.

Валик соединительный: материалы и изготовление

Валик соединительный Т93.07.001 изготавливается из горячекатаного круглого проката Ø22 мм по ГОСТ 2590-2006 из стали Ст3 по ГОСТ 535-2005. Для длинномерной оси 4860 мм критически важна прямолинейность и однородность металла по всей длине — любые отклонения приводят к биению в шарнирных соединениях и ускоренному износу опорных роликов.

Технологический процесс: подбор длинномерной заготовки прутка длиной не менее 5 м, отрезка в размер 4860 мм с контролем прямолинейности по плите, торцовка и снятие фасок, сверление шплинтовых отверстий на концах с поверкой соосности по всей длине. Для деталей этой длины применяется правка перед механической обработкой при наличии отклонений.

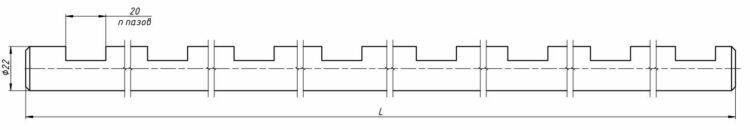

Габаритные размеры — Ø22 × L4860 мм, масса 14 кг — наибольшая среди соединительных валиков топок ТЧЗМ. По сравнению с удлинённой осью Т6-30-22 длина больше на 370 мм. Срок службы при штатных режимах — не менее 25 000 часов наработки. Основной износ для длинномерных осей сосредоточен в средней части (изгиб от собственного веса и от слоя топлива) и в зонах концевых креплений.

Контроль качества: визуальный осмотр на отсутствие коррозии, забоев и кривизны, размерный контроль длины и диаметра, проверка прямолинейности по плите длиной не менее 5 м с допуском по ГОСТ 2590, контроль соосности шплинтовых отверстий. Каждая партия сопровождается сертификатом на марку проката Ст3 и протоколом размерного контроля.

Валик соединительный: совместимое оборудование

Валик соединительный Т93.07.001 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Валик соединительный: заказ и доставка

Валик соединительный Т93.07.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней (длинномерные оси требуют тщательного контроля прямолинейности и могут изготавливаться по запросу). Минимальная партия не лимитирована: возможна как поштучная отгрузка, так и крупный опт партиями по 14-28 штук под полную сборку колосникового полотна.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — длинномерная деревянная обрешётка или паллет с обвязкой и обязательными распорными элементами для исключения деформации оси при транспортировке. Концевые поверхности валиков консервируются смазкой для защиты от коррозии.

При оформлении заказа укажите номер чертежа Т93.07.001 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня. Часто заказывается комплектно с другими соединительными валиками серии Т6-30-19, Т6-30-20, Т6-30-22 и Т401.4.05 — это полный набор осей разной длины для одного капремонта. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
