Цепь. Т247.06.010СБ

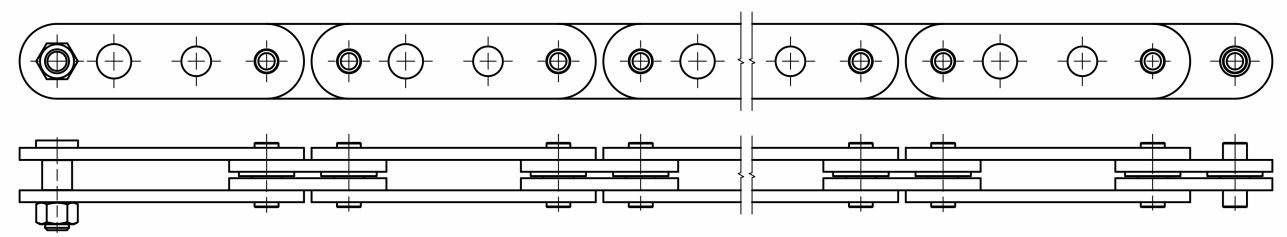

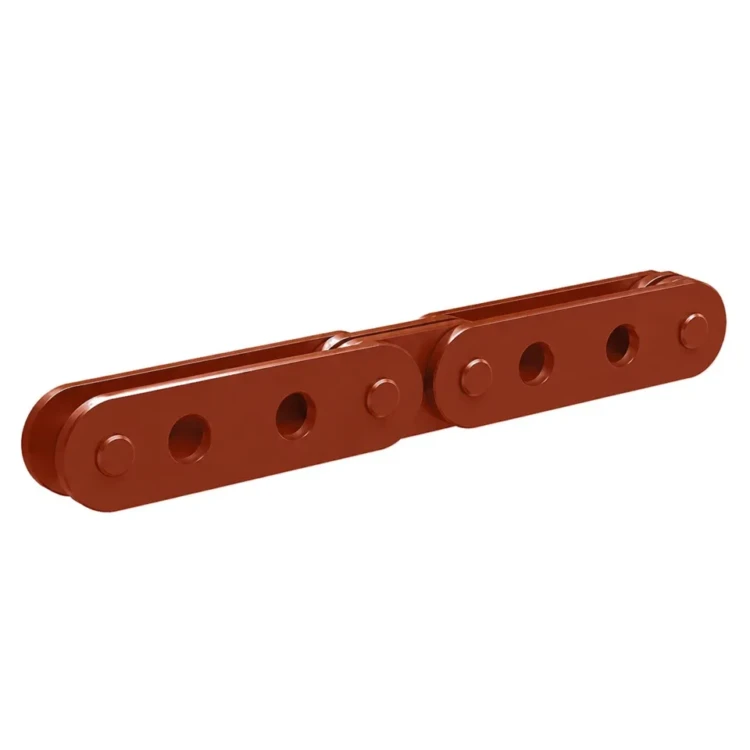

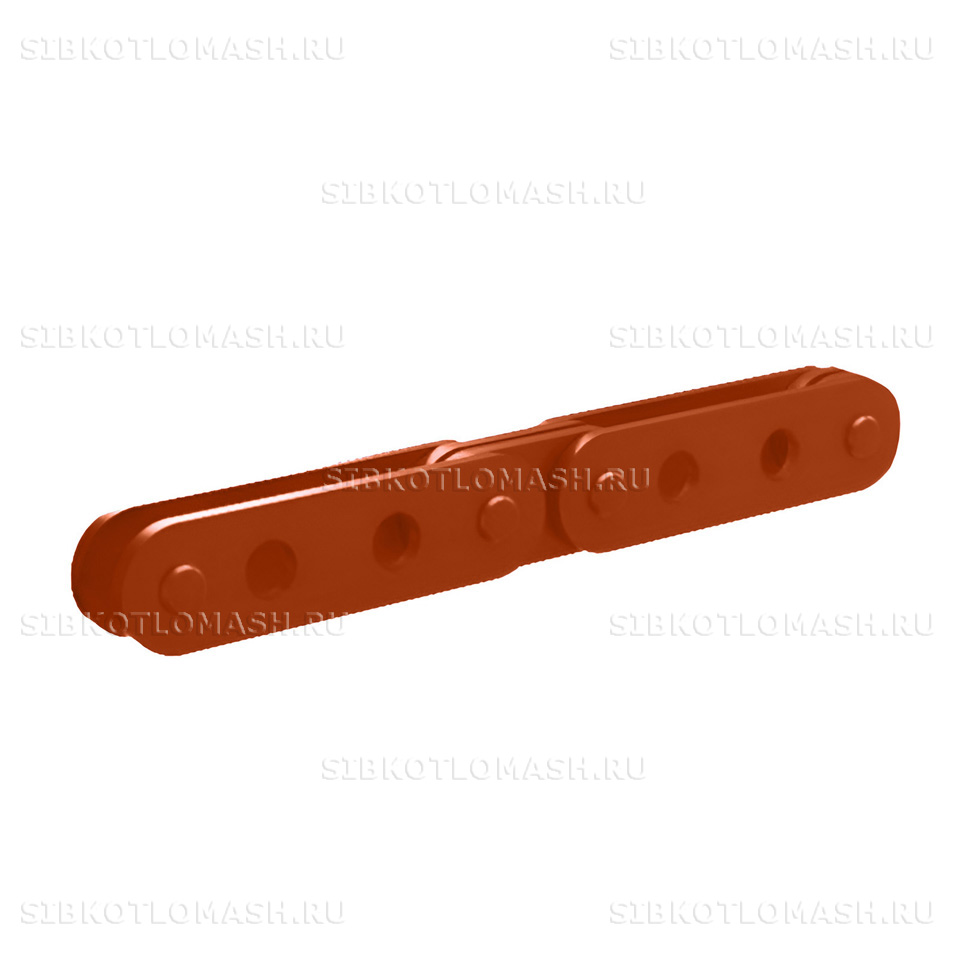

Цепь Т247.06.010СБ — запасная часть топки ТЧЗМ-2-2,7/8,0 производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой сборную пластинчатую цепь длиной 17 940 мм из 92 звеньев, предназначенную для удлинённой решётки 8,0 м. Альтернативная заводская маркировка — 00.9496.013-03; обе нумерации относятся к одному изделию.

Цепь: назначение и применяемость

Цепь Т247.06.010СБ входит в состав механической чешуйчатой топки заднего хода ТЧЗМ-2-2,7/8,0 — слоевого устройства с подвижным колосниковым полотном шириной 2,7 м и длиной 8,0 м. Две бортовые цепи устанавливаются симметрично по краям решётки и через держатели колосников несут на себе слой топлива, продвигая уголь от загрузочного бункера к зоне шлакоудаления.

Длина 17 940 мм с 92 звеньями соответствует удлинённому исполнению полотна 8,0 м с запасом на огибание приводной звёздочки и заднего натяжного вала. Работа цепи происходит в режиме переменной тяги, повышенных температур со стороны слоя и постоянного абразивного воздействия золовых частиц, поэтому требования к материалу и геометрии звеньев повышены.

Климатическое исполнение детали — У2 и УХЛ4 по ГОСТ 15150-69, что соответствует размещению в неотапливаемых котельных и под навесами. Типовая область применения — паровые котлы серий ДЕ, КЕ и водогрейные КВм, КВ-ТС, оснащённые топкой ТЧЗМ-2-2,7/8,0 для сжигания каменных и бурых углей.

Цепь: материалы и изготовление

Цепь изготавливается из стали 65Г по ГОСТ 14959-79 — пружинно-рессорной марганцовистой марки с содержанием углерода около 0,65 % и марганца до 1,0 %. После закалки с последующим отпуском сталь 65Г обеспечивает предел прочности порядка 980 МПа и сохраняет упругие свойства при многократных циклах нагружения, что критично для длинной шарнирной сборки на 92 звена.

Технологический процесс включает горячую штамповку пластин и осей шарниров, термическую обработку до требуемой твёрдости, сборку звеньев на оправках, расклёпывание соединительных пальцев и контрольную растяжку под номинальной нагрузкой. Каждая партия проходит входной контроль металла, размерный контроль шагов между шарнирами и выборочную проверку твёрдости по Бринеллю.

По сравнению с цепью Т246.02.010СБ для типоразмера 6,5 м удлинение составляет 3120 мм при увеличении массы на 26 кг — пропорции выдерживаются за счёт одинакового шага между шарнирами и стандартизованного сечения пластин. Геометрия валиков и шаги по чертежу Т247.06.010СБ обеспечивают прямое сопряжение с приводной звёздочкой и держателями без подгонки на месте монтажа.

Основной ресурсный износ при длительной эксплуатации приходится на оси шарниров и пятна контакта пластин с зубьями приводной звёздочки. Плановую замену рекомендуется проводить парой — обе бортовые цепи одновременно — вместе с ревизией звёздочек и заднего натяжного вала. Это исключает разнотяг между бортами и продлевает ресурс держателей колосников. Ориентировочный ресурс в номинальном режиме — не менее 25 000 часов наработки.

Цепь: совместимое оборудование

Цепь Т247.06.010СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — пара бортовых цепей колосникового полотна длиной 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Цепь: заказ и доставка

Цепь Т247.06.010СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 7 до 14 рабочих дней с учётом термообработки и контрольной сборки. Минимальная партия не лимитирована: на одну топку требуются две бортовые цепи, поэтому возможны как поштучные отгрузки для аварийной замены, так и крупный опт для планового капремонта.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; цепь сворачивается в бухту и фиксируется проволочной скруткой, рабочие поверхности консервируются смазкой для защиты от коррозии при длительной транспортировке. Для крупных партий возможна отгрузка контейнером с креплением мягкими стропами.

При оформлении заказа укажите номер чертежа Т247.06.010СБ или альтернативный 00.9496.013-03 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — приводной звёздочки, держателей колосников и натяжных винтов. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта котельных перед началом отопительного сезона.
