Валик соединительный. Т401.4.05

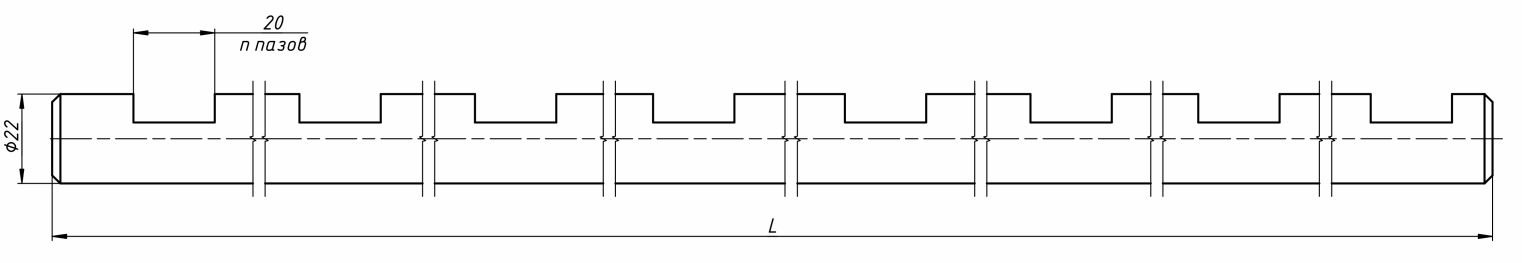

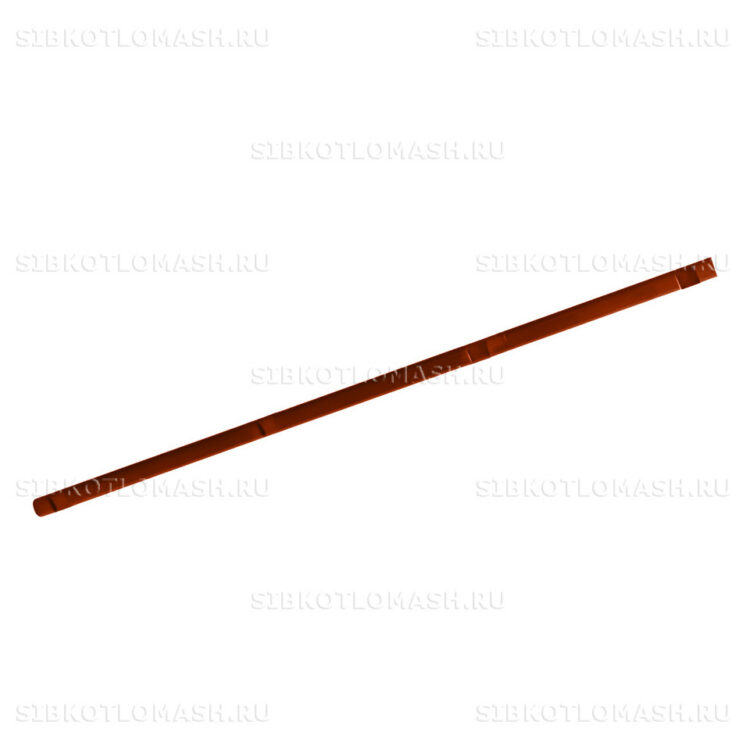

Валик соединительный Т401.4.05 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальную ось из горячекатаного круга Ø22 мм длиной 2640 мм, массой 7,2 кг, на которую через всю ширину колосникового полотна нанизываются держатели колосников и опорные ролики. На одну топку требуется 8 таких осей в стандартной комплектации.

Валик соединительный: назначение и применяемость

Валик соединительный Т401.4.05 — это поперечная ось колосникового полотна топки ТЧЗМ, проходящая через всю ширину решётки. На ось нанизываются чугунные держатели колосников, опорные ролики и крепёжные элементы; концы оси закрепляются шплинтами в звеньях бортовых цепей. Через эту сборочную систему передаются нагрузки от слоя топлива на цепи и через них — на приводной и натяжной валы.

Деталь универсальная — устанавливается на топки ТЧЗМ всех типоразмеров (2,7/4, 2,7/5,6, 2,7/6,5, 2,7/8,0) с шириной полотна 2,7 м. Длина 2640 мм соответствует полной ширине колосникового полотна с запасом на крепёжные узлы по краям. Используется в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС с механическими чешуйчатыми топками.

Условия работы — изгибающие нагрузки от веса слоя топлива и держателей колосников, абразивное воздействие золовых частиц на концевые шарниры, температурные деформации в верхней зоне работы. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Валик соединительный: материалы и изготовление

Валик соединительный Т401.4.05 изготавливается из горячекатаного круглого проката Ø22 мм по ГОСТ 2590-2006 из стали Ст3 по ГОСТ 535-2005 — обыкновенной углеродистой марки конструкционного назначения. Сталь Ст3 широко применяется для длинных конструкционных стержней благодаря хорошей свариваемости, пластичности и достаточной прочности при изгибающих нагрузках от равномерно распределённой массы топлива.

Технологический процесс простой: отрезка прутка от заготовки в размер 2640 мм, торцовка с фасками, сверление шплинтовых отверстий на концах для крепления в звеньях цепи. После механической обработки рабочие поверхности консервируются смазкой для защиты от коррозии при складском хранении.

Габаритные размеры — Ø22 × L2640 мм, масса 7,2 кг. Толщина прутка 22 мм выбрана с расчётом на работу на изгиб и сдвиг от веса колосников и слоя топлива. Срок службы при штатных режимах — не менее 25 000 часов наработки. На практике основной износ приходится на концевые шплинтовые соединения; при ревизии цепей валики либо переустанавливаются с заменой шплинтов, либо отбраковываются при наличии заметной выработки в зоне крепления.

Контроль качества: визуальный осмотр на отсутствие вмятин и забоев, размерный контроль длины и диаметра, проверка перпендикулярности торцов. Каждая партия сопровождается сертификатом на марку проката и протоколом размерного контроля.

Валик соединительный: совместимое оборудование

Валик соединительный Т401.4.05 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Валик соединительный: заказ и доставка

Валик соединительный Т401.4.05 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 3 до 7 рабочих дней, так как технологический процесс прост и не требует длительной термообработки. Минимальная партия не лимитирована: возможна как поштучная отгрузка для замены отдельных осей, так и крупный опт партиями по 8-16 штук для планового ремонта.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянная обрешётка или паллет с обвязкой; концевые поверхности валиков консервируются смазкой для защиты от коррозии при транспортировке и хранении. Для крупных партий — отгрузка контейнером с креплением распорными элементами.

При оформлении заказа укажите номер чертежа Т401.4.05 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня. Часто заказывается комплектно с другими соединительными валиками серии Т6-30-19, Т6-30-20, Т6-30-22 и Т93.07.001 — это полный набор поперечных осей для одного капремонта колосникового полотна. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта котельных.
