Держатель средний 5 отв. Т220.13.004; 00.7003.006

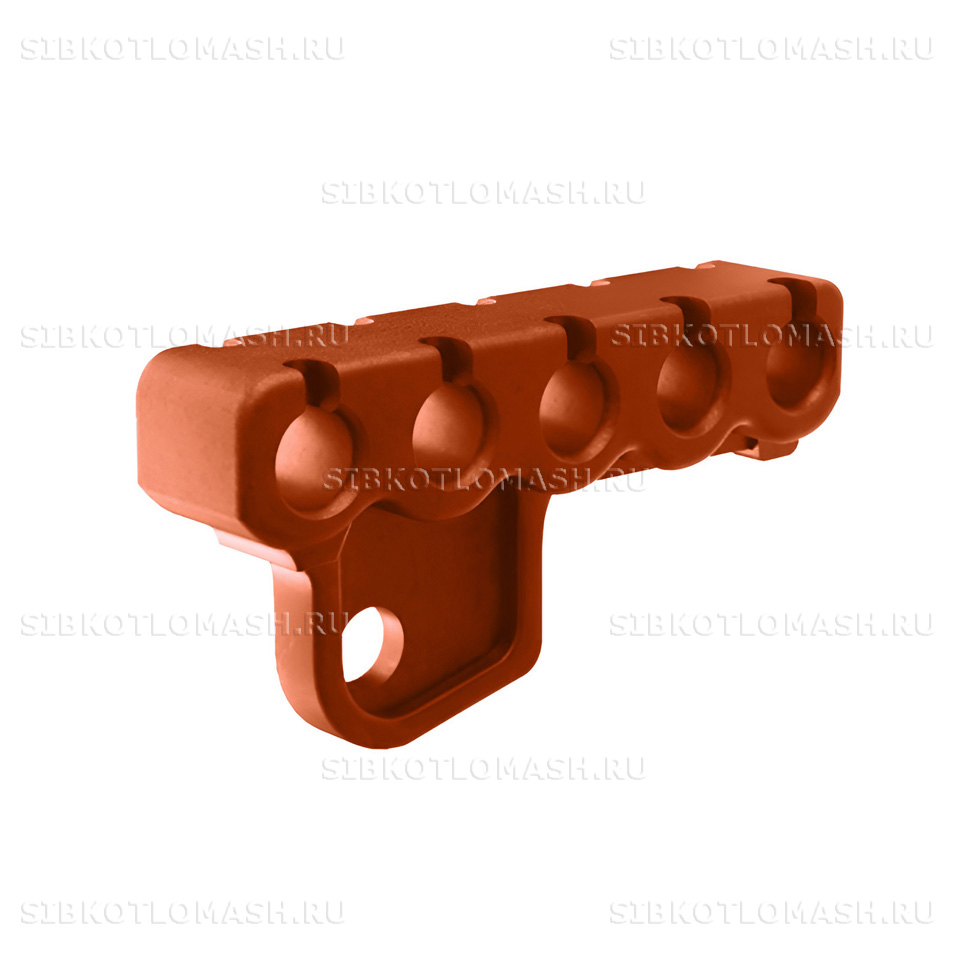

Держатель средний ТЧЗМ Т220.13.004 (00.7003.006) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Держатель средний ТЧЗМ с пятью отверстиями устанавливается в среднем ряду колосниковой цепи и работает в одном комплекте с парными левым Т220.13.002 и правым Т220.13.003 держателями.

Держатель средний ТЧЗМ: назначение и применяемость

Держатель средний ТЧЗМ Т220.13.004 устанавливается на средней линии колосникового полотна топки ТЧЗМ-2-2,7. На пяти отверстиях держателя закрепляются чешуйчатые колосники, формируя сплошную несущую поверхность для слоя топлива. В отличие от крайних держателей у среднего нет приливов под крепление к тяговой цепи — он опирается на промежуточные звенья и работает на сжатие.

Держатель средний ТЧЗМ работает в условиях высоких циклических нагрузок и контакта с раскалённым шлаком над активной топочной зоной. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

За счёт более простой геометрии масса среднего держателя ниже, чем у крайних — 2,15 кг против 3,7 кг. Это позволяет уменьшить инерцию колосникового полотна и снизить нагрузку на привод цепной решётки при пуске котла.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 80 до 160 средних держателей в зависимости от длины колосникового полотна. При капитальном ремонте обычно меняют 30–40% средних держателей одной партией с крайними — это сохраняет однородность пружинных характеристик полотна.

Средний держатель часто изнашивается медленнее крайних, так как не воспринимает прямой нагрузки от приводных звёздочек. Однако его замена обязательна при просадке центральной линии полотна и появлении провала топливного слоя над осью топочного устройства.

Держатель средний ТЧЗМ: материалы и изготовление

Держатель средний ТЧЗМ отливается из серого чугуна марки СЧ15 по ГОСТ 1412-85. Эта марка хорошо работает на сжатие и переменные нагрузки в зоне умеренного температурного режима. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 150 МПа.

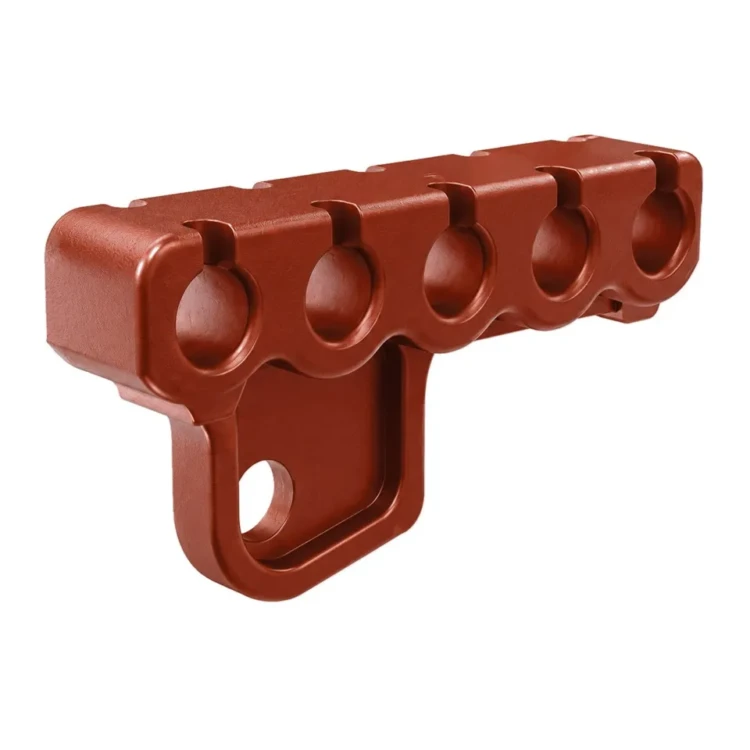

Держатель средний ТЧЗМ Т220.13.004 представляет собой чугунную отливку с пятью гнёздами под колосники и облегчённым основанием. По сравнению с крайними держателями средний имеет более простую геометрию без присоединительных приливов, что упрощает технологию литья и снижает расход металла.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль межцентровых расстояний между отверстиями и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой держатель консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Держатель средний ТЧЗМ: совместимое оборудование

Держатель средний ТЧЗМ Т220.13.004 устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект средних держателей цепной решётки
• Топка ТЧЗМ-2-2,7-5,6 — увеличенный комплект под длинное полотно
• Топка ТЧЗМ-2-2,7-6,5 — комплект для котлов средней мощности
• Топка ТЧЗМ-2-2,7-8,0 — полный комплект из 160+ держателей

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т220.13.004 — этот артикул указывают в опросном листе при оформлении заказа.

При замене средних держателей рекомендуется одновременно проверять состояние парных крайних Т220.13.002/Т220.13.003 и шплинтовку колосников. Износ средних держателей часто проявляется в просадке среднего ряда полотна и снижении высоты слоя топлива над центральной осью.

Держатель средний ТЧЗМ: заказ и доставка

Держатель средний ТЧЗМ Т220.13.004 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт цепи.

Держатель отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т220.13.004 (или эквивалентный артикул 00.7003.006 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

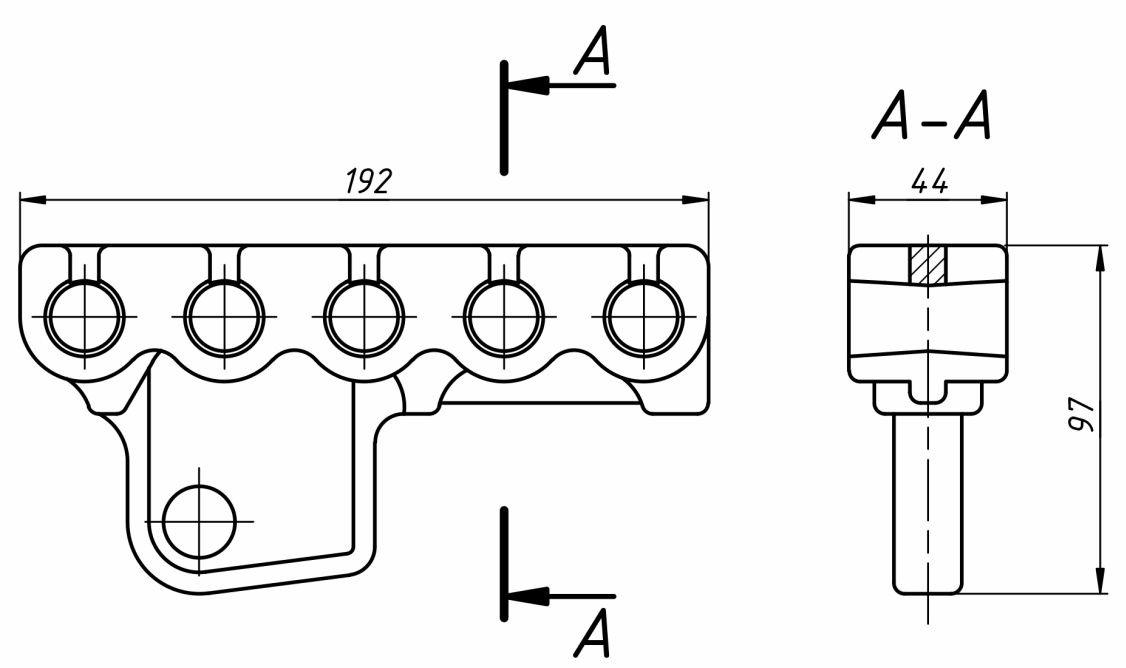

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать комплект из крайних и средних держателей одновременно — это сохраняет однородность характеристик полотна по всей длине.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
