Валик соединительный. Т6-30-22

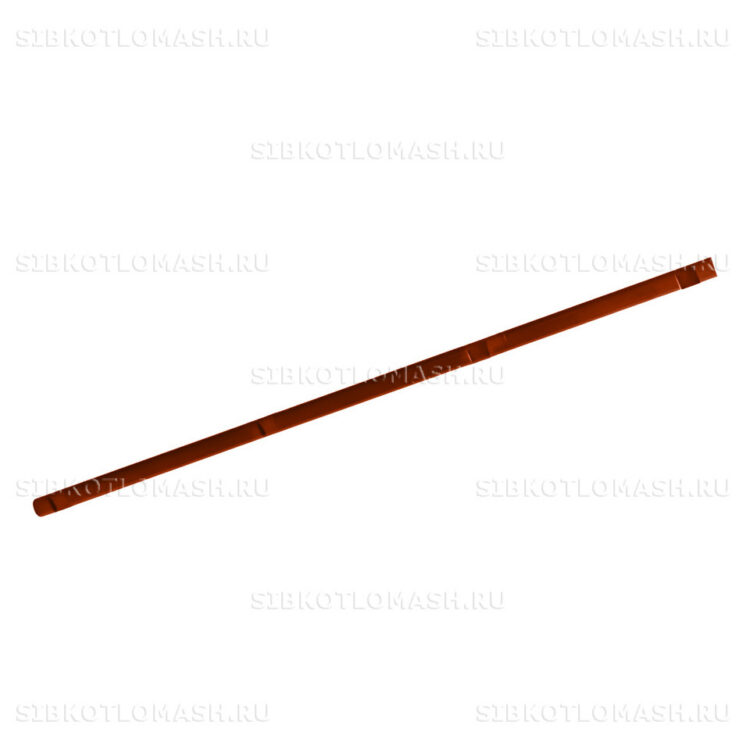

Валик соединительный Т6-30-22 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальную ось из горячекатаного круга Ø22 мм длиной 4490 мм, массой 13 кг — удлинённую позицию в типоряду осей колосникового полотна для топок с увеличенной шириной решётки. На одну топку устанавливается 13 валиков этого артикула.

Валик соединительный: назначение и применяемость

Валик соединительный Т6-30-22 применяется в качестве удлинённой поперечной оси колосникового полотна на топках ТЧЗМ с увеличенной шириной слоевой решётки. Длина оси 4490 мм значительно превышает стандартную ширину 2,7 м, что соответствует расширенным конфигурациям полотна или зонам с двойным шагом крепления держателей. Через ось передаются изгибающие усилия от веса топливного слоя на бортовые цепи и шкивы.

В стандартной комплектации на одну топку устанавливается 13 валиков Т6-30-22 — это позволяет равномерно распределить нагрузку по длине решётки и обеспечить плотный набор колосников по поверхности полотна. Применяется в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС с механическими чешуйчатыми топками увеличенной производительности.

Условия работы — повышенные изгибающие нагрузки за счёт большей рабочей длины оси, абразивное воздействие на торцевые шплинтовые соединения, температурные деформации при близости к зоне горения. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4.

Валик соединительный: материалы и изготовление

Валик соединительный Т6-30-22 изготавливается из горячекатаного круглого проката Ø22 мм по ГОСТ 2590-2006 из стали Ст3 по ГОСТ 535-2005. Для длинной оси 4490 мм особенно важна прямолинейность заготовки и качество резки — отклонения в этих параметрах непосредственно влияют на работу шарнирных соединений держателей и опорных роликов.

Технологический процесс: отрезка прутка от длинномерной заготовки в размер 4490 мм с контролем прямолинейности, торцовка и снятие фасок, сверление шплинтовых отверстий на концах с проверкой соосности по всей длине. Для длинных осей применяется правка перед механической обработкой при необходимости.

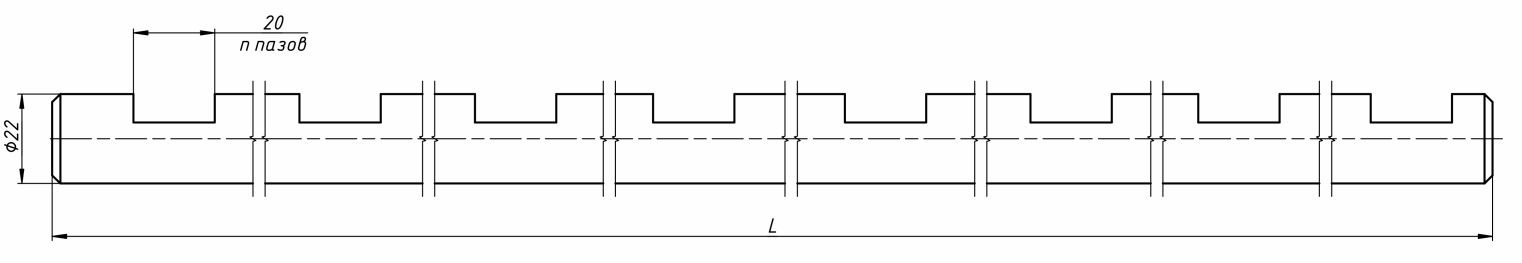

Габаритные размеры — Ø22 × L4490 мм, масса 13 кг. По сравнению со стандартной осью Т6-30-20 (L=3010) длина больше на 1480 мм, что увеличивает массу почти вдвое. Срок службы при штатных режимах — не менее 25 000 часов наработки. Основной износ для удлинённых осей — это деформация в средней части от длительной изгибной нагрузки и износ шплинтовых соединений на концах.

Контроль качества: визуальный осмотр на отсутствие коррозии и забоев, размерный контроль длины и диаметра по индикаторам, проверка прямолинейности по плите длиной не менее 5 м, контроль соосности шплинтовых отверстий. Каждая партия сопровождается сертификатом на марку проката Ст3 и протоколом размерного контроля.

Валик соединительный: совместимое оборудование

Валик соединительный Т6-30-22 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Валик соединительный: заказ и доставка

Валик соединительный Т6-30-22 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 3 до 7 рабочих дней. Минимальная партия не лимитирована: возможна как поштучная отгрузка для замены отдельных осей, так и крупный опт партиями по 13-26 штук под полную сборку колосникового полотна.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянная обрешётка или длинномерный паллет с обвязкой; для удлинённых осей применяются специальные распорные элементы во избежание деформации при транспортировке. Концевые поверхности валиков консервируются смазкой для защиты от коррозии.

При оформлении заказа укажите номер чертежа Т6-30-22 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня. Часто заказывается комплектно с другими соединительными валиками серии Т6-30-19, Т6-30-20, Т401.4.05 и Т93.07.001 — это полный набор осей разной длины для одного капремонта. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
