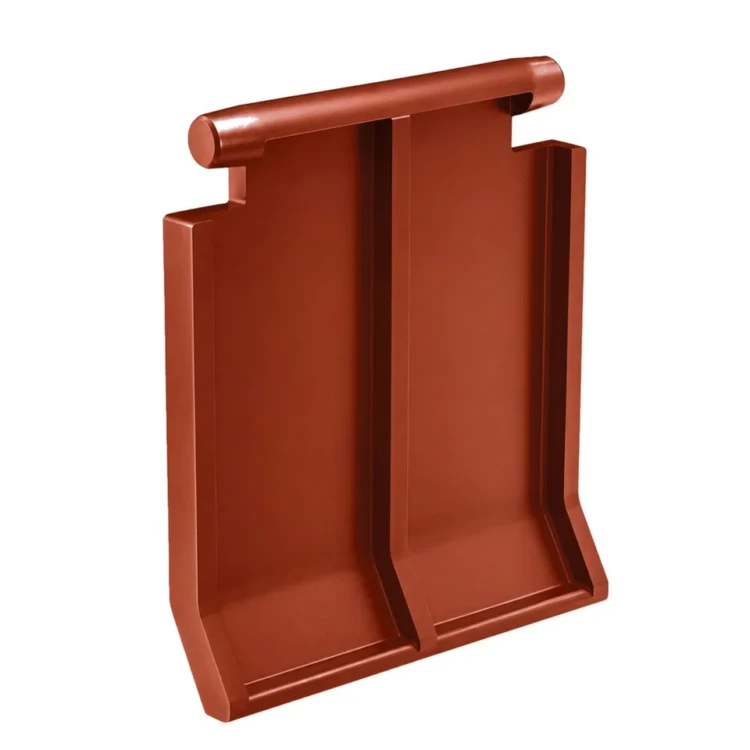

Колосник (шлакосниматель). Т22.00.007А; 00.1602.010

Колосник-шлакосниматель Т22.00.007А (00.1602.010) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Колосник-шлакосниматель устанавливается в конце колосникового полотна и обеспечивает срез шлакового слоя с последующим сбросом в канал золошлакоудаления.

Колосник-шлакосниматель: назначение и применяемость

Колосник-шлакосниматель Т22.00.007А устанавливается на специальных кронштейнах в конечной зоне цепной решётки топки ТЧЗМ-2-2,7. При повороте колосникового полотна вокруг хвостовой звёздочки шлакосниматель срезает образовавшийся шлаковый блок с поверхности колосников и сбрасывает его в подовый канал золоудаления.

Колосник-шлакосниматель работает в самых жёстких условиях топочного объёма — в зоне максимального выгорания топлива и максимальной концентрации раскалённого шлака. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

В отличие от обычных колосников шлакосниматель имеет плоский профиль с рёбрами жёсткости и опорными площадками под крепление к кронштейну. Геометрия рабочей кромки оптимизирована для срезания спекшегося шлака без задир и заклинивания.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 2 до 4 шлакоснимателей по ширине полотна — это позволяет сбрасывать шлак равномерно по всему сечению котлоагрегата. При капитальном ремонте шлакосниматели меняют одной партией для сохранения геометрии разделки.

Износ колосника-шлакоснимателя проявляется в притуплении срезающей кромки и образовании зазора между ножом и колосниковым полотном. Это снижает эффективность шлакоудаления и приводит к локальному перегреву хвостовой части полотна из-за остаточного слоя шлака.

Колосник-шлакосниматель: материалы и изготовление

Колосник-шлакосниматель отливается из жаростойкого чугуна марки ЧХ1Т, легированного хромом и титаном. Эта марка сохраняет прочностные свойства при работе в зоне температур до 800 °C и обладает повышенной стойкостью к окалинообразованию и абразивному истиранию раскалённым шлаком. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 200 МПа.

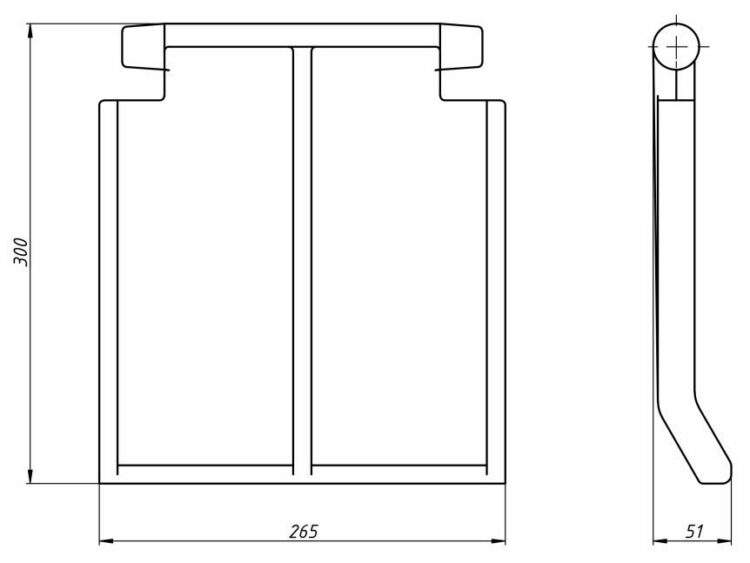

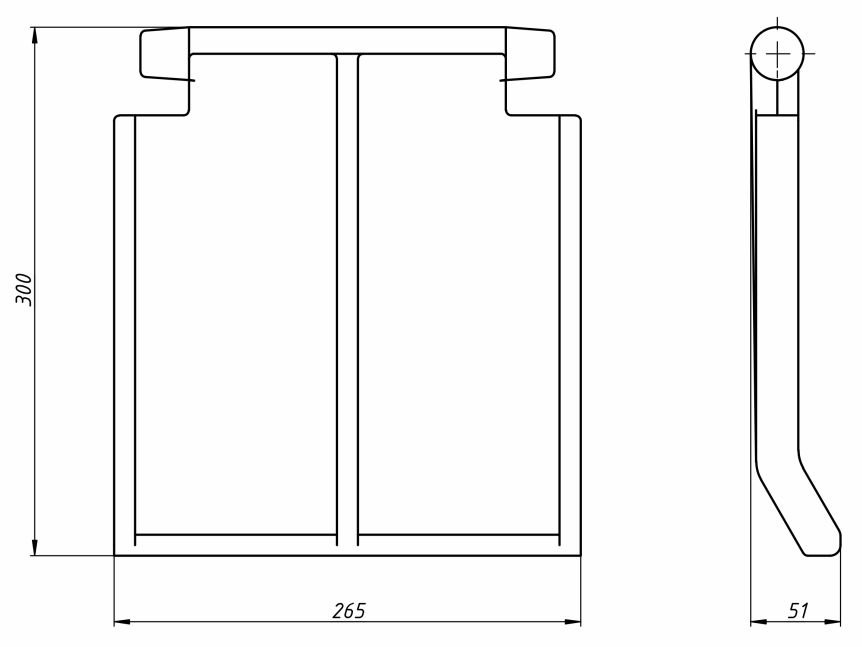

Колосник-шлакосниматель Т22.00.007А представляет собой плоскую чугунную отливку с рёбрами жёсткости с тыльной стороны и опорными приливами под крепление к специальным кронштейнам шлакоснимателя. Толщина рабочей плиты до 30 мм обеспечивает запас на абразивный износ при сроке службы не менее одного межремонтного цикла.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль положения опорных приливов и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой шлакосниматель консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Колосник-шлакосниматель: совместимое оборудование

Колосник-шлакосниматель Т22.00.007А устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект шлакоснимателей хвостовой зоны
• Топка ТЧЗМ-2-2,7-5,6 — комплект для топок средней длины
• Топка ТЧЗМ-2-2,7-6,5 — комплект под удлинённое колосниковое полотно
• Топка ТЧЗМ-2-2,7-8,0 — полный комплект из 4 шлакоснимателей

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т22.00.007А — этот артикул указывают в опросном листе при оформлении заказа.

При замене шлакоснимателей рекомендуется одновременно проверять состояние кронштейнов и регулировок зазора между кромкой шлакоснимателя и колосниковым полотном. Неправильный зазор приводит либо к недосрезанию шлака с остаточным слоем на цепи, либо к подклиниванию полотна о шлакосниматель.

Колосник-шлакосниматель: заказ и доставка

Колосник-шлакосниматель Т22.00.007А изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт хвостовой зоны топки.

Колосник-шлакосниматель отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т22.00.007А (или эквивалентный артикул 00.1602.010 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем держать в ремонтном запасе котельной не менее одного полного комплекта шлакоснимателей — это позволяет оперативно заменить изношенные детали без остановки производства.

При значительной выработке хвостовой зоны топки рекомендуем сразу заказывать комплект шлакоснимателей вместе с парой колосников последнего ряда — комплексная замена возвращает паспортные характеристики шлакоудаления.
