Ролик. 6-30-25

Ходовой ролик ТЧЗМ 6.30.25 (00.4609.003) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Ходовой ролик ТЧЗМ устанавливается в звеньях колосниковой цепи и обеспечивает качение верхней ветви полотна по фундаментной направляющей рамы.

Ходовой ролик ТЧЗМ: назначение и применяемость

Ходовой ролик ТЧЗМ 6.30.25 устанавливается в каждом звене колосниковой цепи топки ТЧЗМ-2-2,7. Ролики катятся по рамным направляющим и снимают трение между движущейся цепью и неподвижной фундаментной частью. Масса колосникового полотна с горящим топливом передаётся через подшипниковые втулки роликов на раму топки.

Ходовой ролик ТЧЗМ работает в условиях температуры до 400 °C (кратковременно до 450 °C) и максимальной радиальной нагрузки 1500 кгс. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

В составе одной топки ТЧЗМ-2-2,7-6,5 устанавливается 532 ролика этого типоразмера. Для других типоразмеров (4,0; 5,6; 8,0 м) количество роликов пропорционально длине колосникового полотна и составляет от 350 до 650 шт. на топку.

При капитальном ремонте обычно меняют 30–50% ходовых роликов в каждой партии. Использование смешанных по выработке роликов в одной цепи приводит к неравномерному ходу полотна и провоцирует ускоренный износ соседних звеньев и подшипниковых втулок.

Технология сборки колосниковой цепи требует одинаковой геометрии всех роликов в одном звене — допустимое отклонение по диаметру беговой дорожки не превышает 0,2 мм. Заводская выходная партия проходит сортировку по группам однородности для упрощения монтажа.

Ходовой ролик ТЧЗМ: материалы и изготовление

Ходовой ролик ТЧЗМ отливается из серого чугуна марки СЧ20 по ГОСТ 1412-85. Эта марка обладает повышенным временным сопротивлением (не ниже 200 МПа) и хорошо работает в условиях циклических нагрузок от движущейся цепи. Плотность сплава 7,2 г/см³.

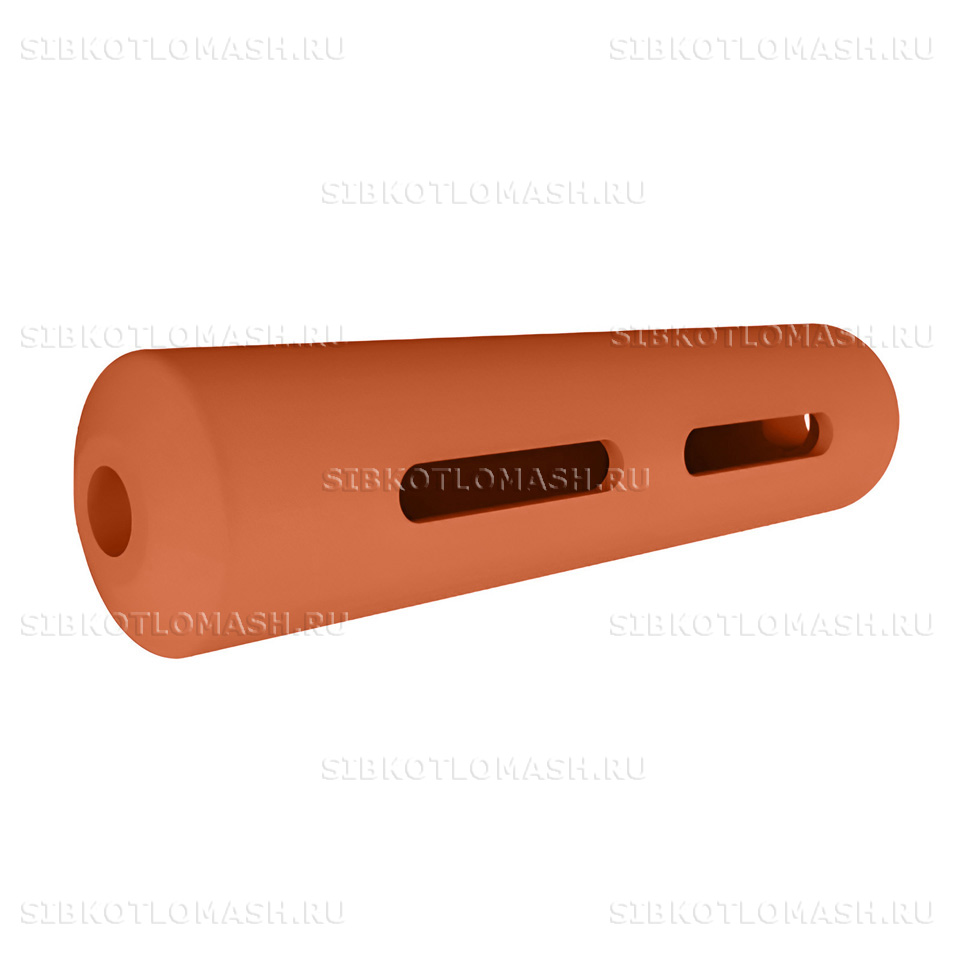

Ходовой ролик 6.30.25 представляет собой цилиндрическую чугунную отливку с центральным отверстием под ось и торцевыми заплечиками для фиксации в звене цепи. Геометрия беговой дорожки оптимизирована для качения по рамным направляющим со штатной скоростью движения колосникового полотна 4–20 м/ч.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль посадочного отверстия и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой ходовой ролик консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Ходовой ролик ТЧЗМ: совместимое оборудование

Деталь устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект из 350–400 роликов
• Топка ТЧЗМ-2-2,7-5,6 — комплект из 450 роликов
• Топка ТЧЗМ-2-2,7-6,5 — комплект из 532 роликов
• Топка ТЧЗМ-2-2,7-8,0 — комплект из 650 роликов

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа 6.30.25 — этот артикул указывают в опросном листе при оформлении заказа.

При замене роликов рекомендуется одновременно проверять состояние осей и подшипниковых втулок, а также натяжение колосниковой цепи. Изношенный ролик часто работает в паре с разбитой осью и быстро выводит из строя соседние звенья цепи.

Ходовой ролик ТЧЗМ: заказ и доставка

Ходовой ролик ТЧЗМ 6.30.25 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и крупным оптом до полного комплекта на топку.

Ролики отгружаются транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Детали предварительно очищаются от литейной окалины и покрываются консервационным составом.

При оформлении заказа укажите номер чертежа 6.30.25 (или эквивалентный артикул 00.4609.003 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

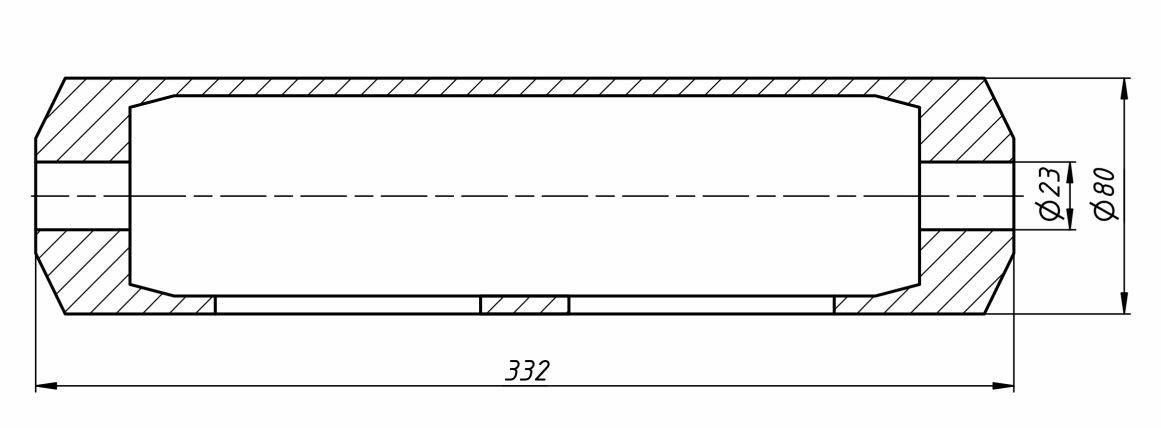

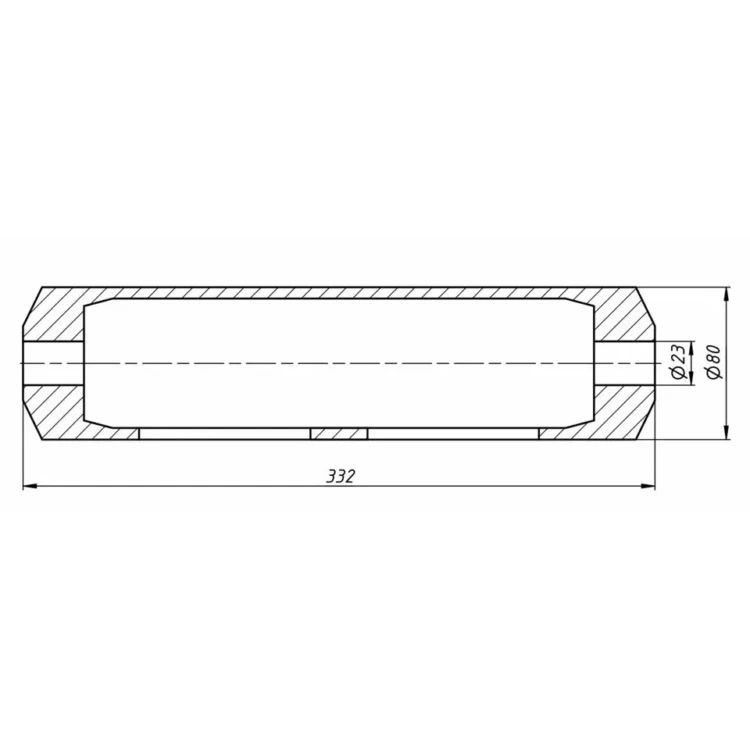

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать ходовой ролик партиями от 100 шт. — это покрывает плановую замену износившихся звеньев цепной решётки за один ремонтный цикл при типовой годовой наработке котельной.

При работе на низкокачественных бурых углях с высокой зольностью износ ролика ускоряется примерно вдвое, поэтому ремонтный запас увеличивают пропорционально. Подшипниковые втулки рекомендуется менять одновременно с роликом для сохранения штатного зазора в посадке.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
