Валик соединительный. Т6-30-20

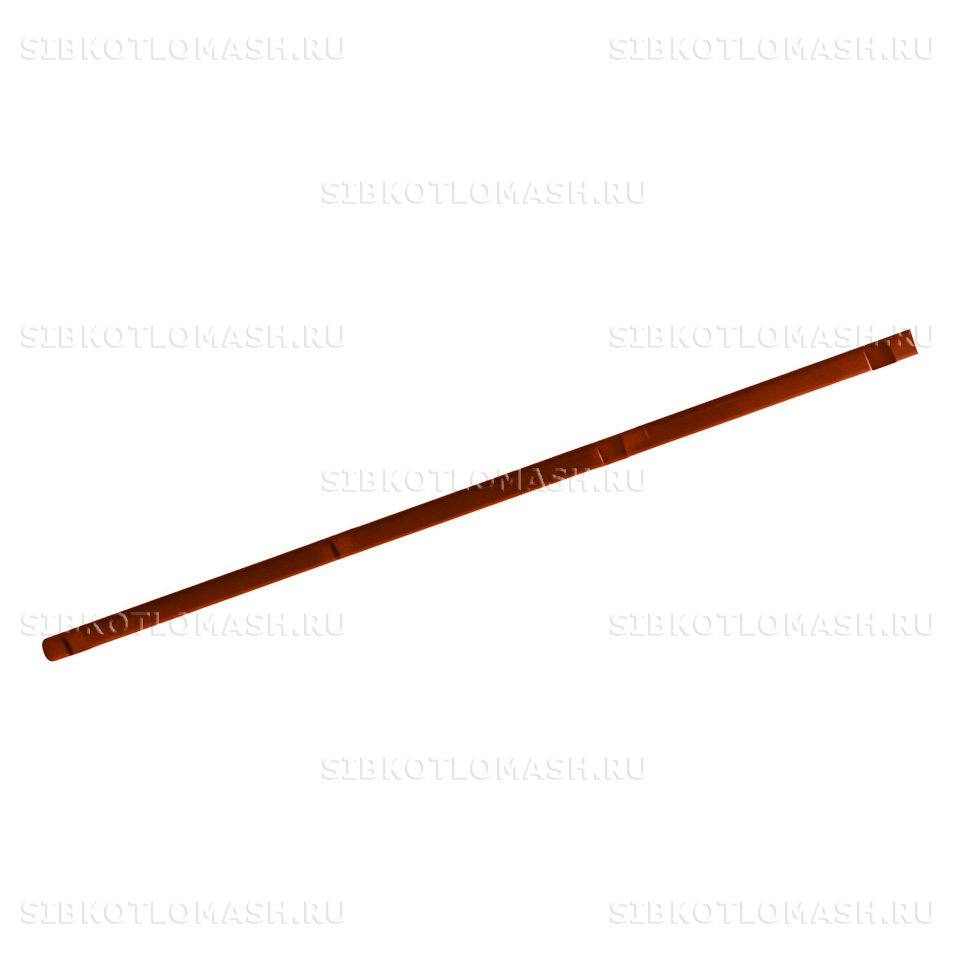

Валик соединительный Т6-30-20 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальную ось из горячекатаного круга Ø22 мм длиной 3010 мм, массой 7,8 кг — основную рабочую позицию в типоряду осей колосникового полотна. На одну топку устанавливается 9 валиков этого артикула в стандартной комплектации.

Валик соединительный: назначение и применяемость

Валик соединительный Т6-30-20 является основной поперечной осью колосникового полотна топки ТЧЗМ. Длина 3010 мм соответствует полной ширине решётки 2,7 м с запасом на крепёжные узлы и шплинты. Деталь проходит через держатели колосников и опорные ролики по всей ширине полотна, передавая нагрузки от слоя топлива на бортовые цепи.

Девять валиков Т6-30-20 в комплекте обеспечивают основной несущий каркас колосникового полотна с равномерным шагом распределения по длине решётки. Подходит для всех типоразмеров топок ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6, ТЧЗМ-2,7/6,5 и ТЧЗМ-2,7/8,0 в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС.

Условия работы — циклические изгибающие нагрузки от веса топлива и колосников, абразивное воздействие на торцевые шплинтовые соединения. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами с переменной температурой воздуха.

Валик соединительный: материалы и изготовление

Валик соединительный Т6-30-20 изготавливается из горячекатаного круглого проката Ø22 мм по ГОСТ 2590-2006 из стали Ст3 по ГОСТ 535-2005. Длина прутка 3010 мм требует особого внимания к прямолинейности при заготовке — допустимые отклонения от прямой оси выдерживаются по чертежу для исключения биения в шарнирных соединениях держателей колосников.

Технологический процесс: отрезка прутка от заготовки в размер 3010 мм с проверкой прямолинейности, торцовка и снятие фасок, сверление шплинтовых отверстий на концах. После механической обработки рабочие поверхности консервируются для защиты от коррозии при хранении на складе и транспортировке.

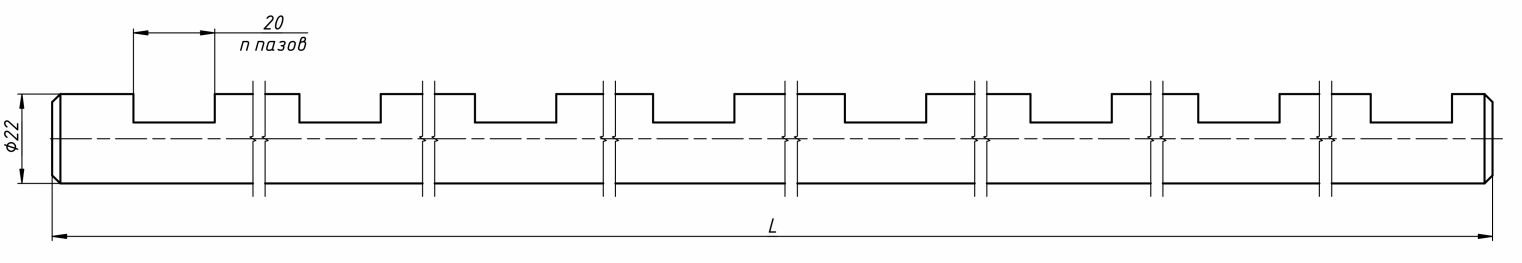

Габаритные размеры — Ø22 × L3010 мм, масса 7,8 кг. По сравнению с укороченной осью Т6-30-19 длина больше на 740 мм, что отражено в массе и количестве в комплекте (9 валиков против 7). Срок службы при штатных режимах — не менее 25 000 часов наработки. Основной износ — в зоне шплинтовых отверстий, контактирующих с пластинами звеньев бортовых цепей.

Контроль качества: визуальный осмотр на отсутствие коррозии и забоев, размерный контроль длины и диаметра, проверка прямолинейности по индикатору, контроль соосности шплинтовых отверстий на концах. Каждая партия сопровождается сертификатом на марку проката Ст3 и протоколом размерного контроля.

Валик соединительный: совместимое оборудование

Валик соединительный Т6-30-20 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Валик соединительный: заказ и доставка

Валик соединительный Т6-30-20 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 3 до 7 рабочих дней. Минимальная партия не лимитирована: возможна как поштучная отгрузка, так и крупный опт партиями по 9-18 штук под полную сборку колосникового полотна.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянная обрешётка или паллет с обвязкой; концевые поверхности валиков консервируются смазкой для защиты от коррозии при длительной транспортировке. Для крупных партий — отгрузка контейнером с креплением распорными элементами.

При оформлении заказа укажите номер чертежа Т6-30-20 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня. Часто заказывается комплектно с другими соединительными валиками серии Т6-30-19, Т6-30-22, Т401.4.05 и Т93.07.001 — это полный набор осей разной длины для одного капремонта. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
