Винт натяжной. Т22.02.001-03

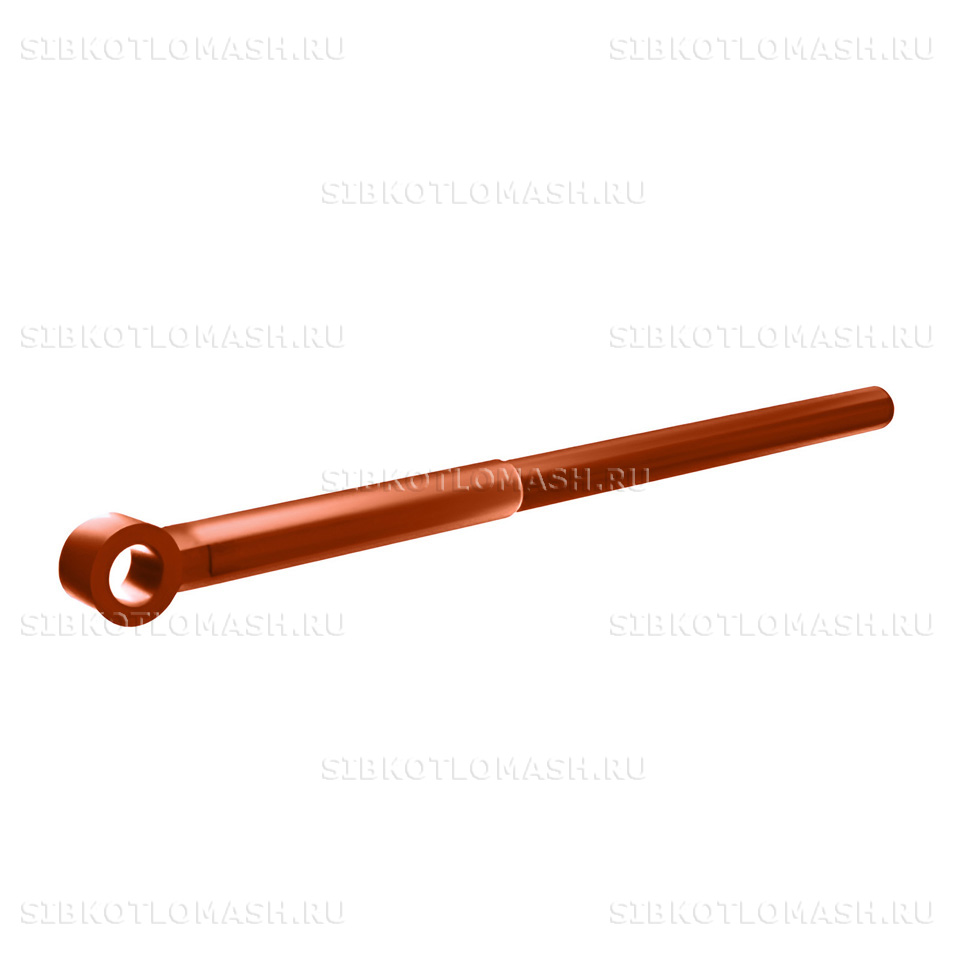

Винт натяжной Т22.02.001-03 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальной резьбовой винт длиной 680 мм, массой 6,8 кг — модификация увеличенного диапазона в типоряду натяжных винтов задней опоры. Также применяется в топках ТЛЗМ-2 и ТЛЗ-2 с аналогичными натяжными устройствами.

Винт натяжной: назначение и применяемость

Винт натяжной Т22.02.001-03 устанавливается в задней опоре колосникового полотна топки ТЧЗМ и обеспечивает регулировку натяжения бортовых цепей в увеличенном диапазоне. Длина 680 мм занимает положение между модификацией среднего диапазона -02 (570 мм) и максимальной -01 (760 мм). Эта длина применяется на типоразмерах топок с расширенным ходом компенсации удлинения цепей при многоцикловой эксплуатации.

Деталь имеет расширенную применяемость — кроме топок ТЧЗМ устанавливается в ТЛЗМ и ТЛЗ-2 с задней опорой соответствующей геометрии. На одну топку устанавливается два винта Т22.02.001-03 — по одному с каждой стороны заднего вала. Регулировка натяжения производится синхронно для исключения перекоса колосникового полотна и обеспечения равномерного износа звёздочек привода и натяжных шкивов.

Условия работы — статическое осевое усилие до 50 кН при затяжке, вибрационные нагрузки от движущегося полотна, абразивная пыль в зоне резьбы. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Винт натяжной: материалы и изготовление

Винт натяжной Т22.02.001-03 изготавливается из стали 40Х по ГОСТ 4543-2016 — легированной улучшаемой марки с содержанием хрома 0,8–1,1 %. После закалки и среднего отпуска сталь 40Х показывает временное сопротивление разрыву порядка 980 МПа, что обеспечивает работу винта без остаточных деформаций при паспортном осевом усилии затяжки и циклических нагрузках от вибрации полотна.

Технологический процесс включает черновую токарную обработку заготовки в размер 680 мм, термическую улучшающую обработку, чистовое точение, нарезку метрической резьбы по всей длине и фрезерование шестигранной головки. Резьбовая часть длиной 680 мм требует контроля прямолинейности для исключения подклинивания при свинчивании с гайкой опоры.

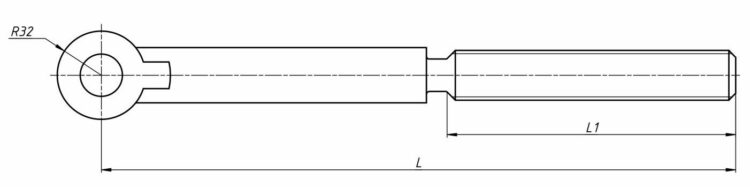

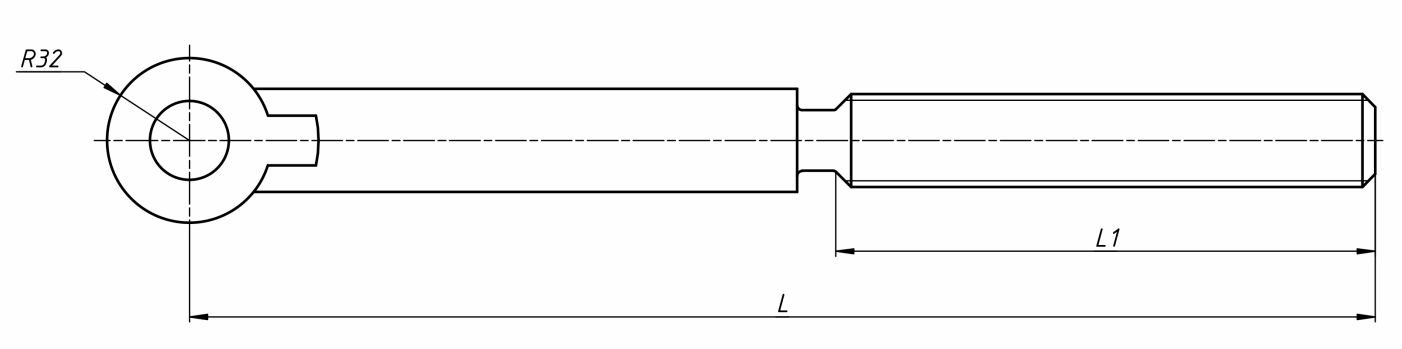

Габаритные размеры — Ø40 × L680 мм, масса 6,8 кг. По положению в типоряду — третья по длине модификация: длиннее базовой Т22.02.001 (460 мм) и -02 (570 мм), но короче самой длинной -01 (760 мм). Срок службы при штатных режимах — не менее 30 000 часов наработки. Износ выражается в стирании витков резьбы и забоях на гранях головки при многократных регулировках в течение срока эксплуатации.

Контроль качества: визуальный осмотр резьбы и шестигранника, размерный контроль длины и диаметра, проверка геометрии резьбы калибром, проверка прямолинейности по индикатору, проверка твёрдости после улучшающей термообработки в пределах НВ 235–262 для стали 40Х.

Винт натяжной: совместимое оборудование

Винт натяжной Т22.02.001-03 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Винт натяжной: заказ и доставка

Винт натяжной Т22.02.001-03 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней с учётом термообработки стали 40Х и нарезки резьбы. Минимальная партия не лимитирована: возможна как поштучная отгрузка, так и комплект из 2 винтов на одну заднюю опору или 4-6 винтов под полный ремонт.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик с обвязкой; резьба покрывается консервирующей смазкой и защищается полиэтиленовой плёнкой для предохранения от загрязнения при транспортировке и хранении. Для крупных партий доступна отгрузка контейнером с фиксацией мягкими прокладками между винтами.

При оформлении заказа укажите номер чертежа Т22.02.001-03 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня. Часто заказывается комплектно с другими модификациями серии (базовая Т22.02.001, -01 и -02) — это полный набор натяжных винтов разной длины для парка котельных с разными типоразмерами топок. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
