Уплотнение заднее левое. Т22.01.001; 00.1629.014

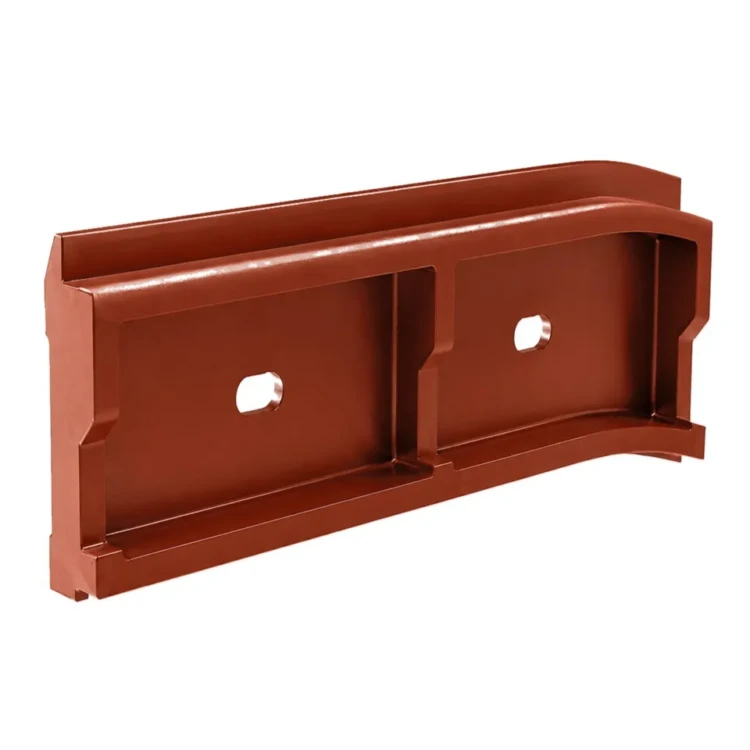

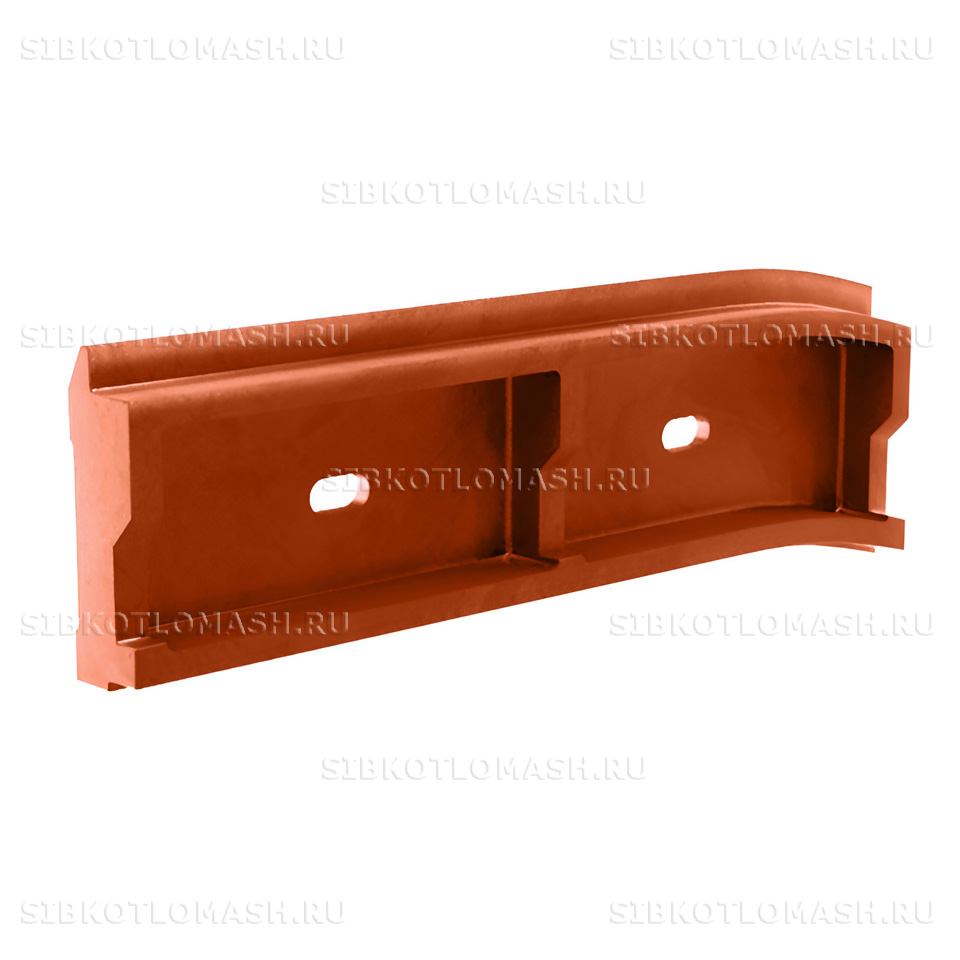

Уплотнение заднее левое Т22.01.001 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой литую чугунную плиту из марки СЧ15 длиной 550 мм, массой 12,6 кг, обеспечивающую герметизацию левого заднего торцевого зазора в зоне шлакоудаления. Альтернативная заводская маркировка — 00.1629.014; обе нумерации относятся к одному изделию.

Уплотнение заднее левое: назначение и применяемость

Уплотнение заднее левое Т22.01.001 устанавливается в торцевой зоне колосникового полотна с левой стороны топки, в месте выхода решётки из горения и схода шлака в шлакоприёмник. Деталь закрывает технологический зазор между подвижным полотном и неподвижной стенкой топки и одновременно служит направляющей для последних звеньев решётки перед перегибом через приводную звёздочку.

Деталь универсальная — устанавливается на топки ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6 и ТЧЗМ-2,7/8,0, что позволяет содержать одну позицию в ремкомплекте на парк механических топок. Применяется в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС с пневматическим возвратом шлака и автоматическим управлением подачи.

Условия работы — повышенные температуры в зоне выгорания топлива до 600 °C, термоциклирование при выходе котла на режим и обратно, абразивное воздействие шлаковых частиц на контактную поверхность. Поэтому деталь изготовлена из жаростойкого литейного чугуна, а не из эластомерного материала, как боковые уплотнения. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4.

Уплотнение заднее левое: материалы и изготовление

Уплотнение заднее левое Т22.01.001 изготавливается из серого чугуна СЧ15 по ГОСТ 1412-85 — литейной марки с пластинчатым графитом и временным сопротивлением растяжению не менее 150 МПа. Серый чугун обладает высокой жаростойкостью, хорошо демпфирует ударные нагрузки от схода шлака и сохраняет геометрию при многократных циклах нагрева–охлаждения. Литейные свойства СЧ15 позволяют получить плиту с точной контактной поверхностью без последующей сложной механической обработки.

Технологический процесс включает отливку заготовки в песчано-глинистую форму, обрубку литников, нормализационный отжиг для снятия литейных напряжений и контрольную обработку посадочных поверхностей. Контроль качества: визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль контактной поверхности по шаблону, проверка твёрдости по Бринеллю в пределах НВ 163–229 для марки СЧ15.

Габариты — 550×60×30 мм по чертежу литой плиты, масса в комплекте 12,6 кг. Толщина 30 мм выбрана с расчётом на термическую инерцию и устойчивость к деформациям при перегревах локальных участков от выгорающего топлива. Срок службы при штатных режимах — не менее 25 000 часов наработки.

На практике основной ресурсный износ задних торцевых уплотнений приходится на абразивный износ контактной поверхности шлаковыми частицами, а также на термическое растрескивание при аварийных перегревах. Эксплуатационники рекомендуют менять задние левое и правое уплотнения комплектно, поскольку неравномерный износ создаёт перекос торцевого контура и ускоряет деградацию соседних деталей — направляющих рольгангов и держателей колосников.

Уплотнение заднее левое: совместимое оборудование

Уплотнение заднее левое Т22.01.001; 00.1629.014 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Уплотнение заднее левое: заказ и доставка

Уплотнение заднее левое Т22.01.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней с учётом литейного цикла СЧ15 и нормализационного отжига. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены, так и комплектная поставка вместе с правым задним уплотнением Т22.01.002 для планового ремонта.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; чугунная плита фиксируется деревянными прокладками для защиты контактной поверхности от сколов при транспортировке. Для крупных партий доступна отгрузка контейнером с прокладкой между деталями жёсткими элементами.

При оформлении заказа укажите номер чертежа Т22.01.001 или альтернативный 00.1629.014 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и предложат сопутствующие позиции — правое заднее уплотнение Т22.01.002, боковые Т15.01.001/002 и среднее Т9.01.007 — если требуется комплексный ремонт уплотнительного контура топки. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
