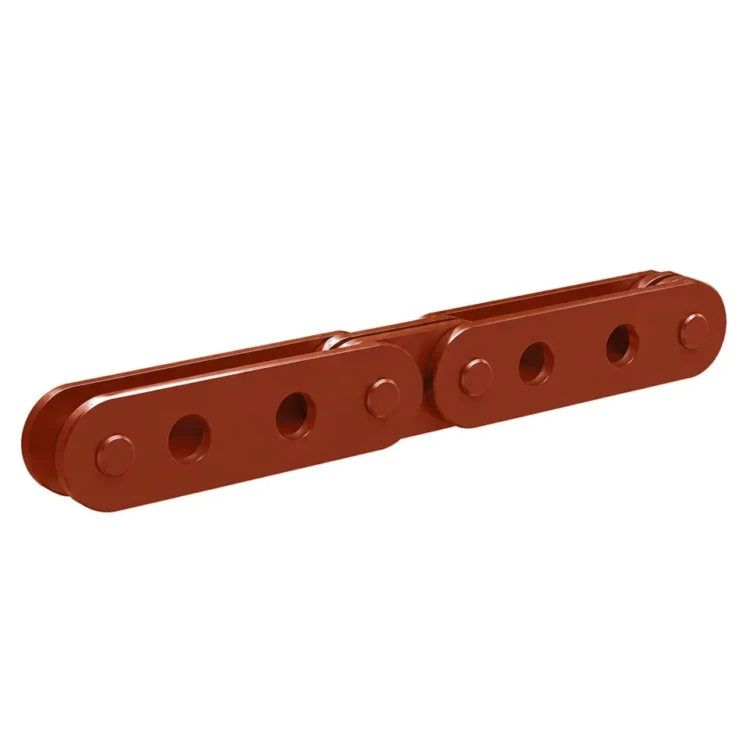

Цепь. Т246.02.010СБ

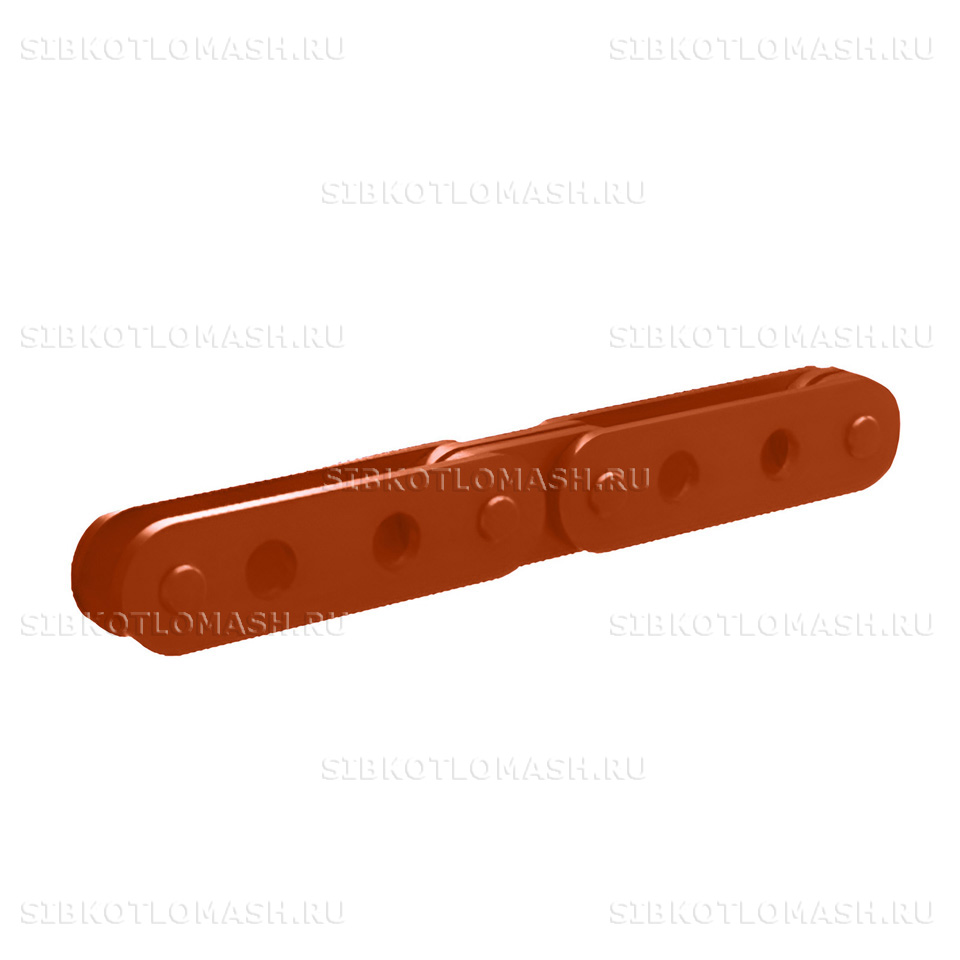

Цепь Т246.02.010СБ — запасная часть топки ТЧЗМ-2-2,7/6,5 производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой сборную пластинчатую цепь длиной 14820 мм, рассчитанную на удлинённую решётку 6,5 м. Альтернативная заводская нумерация — 00.9496.013-02; обе маркировки относятся к одному изделию.

Цепь: назначение и применяемость

Цепь Т246.02.010СБ применяется в составе механической чешуйчатой топки ТЧЗМ-2-2,7/6,5. Две бортовые цепи устанавливаются по краям колосникового полотна и через держатели колосников несут на себе слой топлива, обеспечивая равномерное продвижение угля от загрузочного бункера к зоне шлакоотбоя на длине 6,5 м.

Деталь работает в режиме переменных тяговых нагрузок, повышенных температур и постоянного абразивного воздействия золовых частиц. По этой причине изготовление выполняется по утверждённой конструкторской документации с пооперационным контролем шагов между шарнирами и качества стали. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Типовая область применения — паровые котлы серий ДЕ, КЕ и водогрейные КВм, КВ-ТС, оснащённые топкой ТЧЗМ-2-2,7/6,5 как слоевым устройством для сжигания каменных и бурых углей. Этот типоразмер с длиной решётки 6,5 м является промежуточным в серии ТЧЗМ-2 — между 5,6 м и 8,0 м — и применяется на котлах паропроизводительностью около 16–20 т/ч.

Цепь: материалы и изготовление

Цепь изготавливается из стали 65Г по ГОСТ 14959-79 — рессорно-пружинной марганцовистой марки с содержанием углерода около 0,65 % и марганца до 1,0 %. После закалки и среднего отпуска сталь 65Г обеспечивает предел прочности порядка 980 МПа и сохраняет упругие свойства при многократных циклах нагружения, что особенно важно для длинной шарнирно-сборной конструкции.

Технологический процесс включает горячую штамповку пластин и осей шарниров, термообработку до требуемой твёрдости, сборку звеньев на оправках и контрольную растяжку под номинальной нагрузкой. Контроль качества — визуальный осмотр шарнирных узлов, размерный контроль шагов между осями, выборочная проверка твёрдости по Бринеллю и испытание на разрыв одного звена.

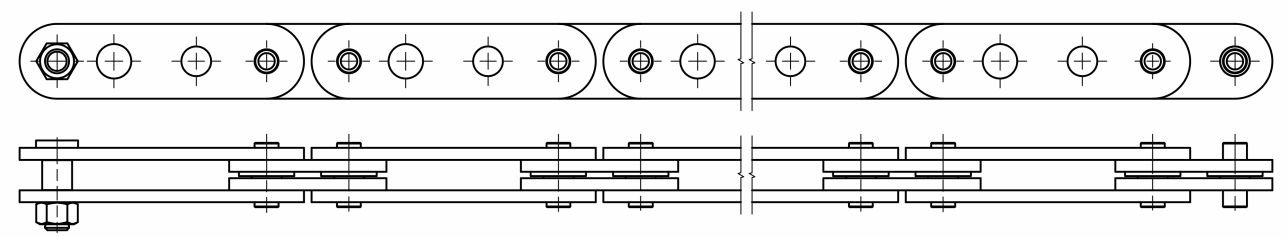

Длина изделия в сборе — 14820 мм, масса — 129 кг. По сравнению с цепью Т220.06.010СБ для типоразмера 5,6 м удлинение составляет около 1755 мм; геометрия шагов и диаметры валиков выдерживаются по чертежу Т246.02.010СБ и обеспечивают прямое сопряжение с приводной звёздочкой и держателями без подгонки.

При длительной эксплуатации основной ресурсный износ приходится на оси шарниров и пятна контакта пластин с зубьями приводной звёздочки. Плановую замену рекомендуется проводить парой — обе бортовые цепи одновременно — вместе с ревизией звёздочек и заднего натяжного вала. Это исключает разнотяг между бортами и продлевает ресурс держателей колосников. Ориентировочный ресурс в номинальном режиме — не менее 25 000 часов наработки.

Цепь: совместимое оборудование

Цепь Т246.02.010СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — пара бортовых цепей колосникового полотна длиной 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Цепь: заказ и доставка

Цепь Т246.02.010СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней. Минимальная партия не лимитирована: на одну топку требуются две бортовые цепи, поэтому возможны как поштучные отгрузки для аварийной замены, так и крупный опт для планового капремонта.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; цепь сворачивается в бухту и фиксируется проволочной скруткой. Для крупных партий возможна отгрузка контейнером с креплением мягкими стропами.

При оформлении заказа укажите номер чертежа Т246.02.010СБ или альтернативный 00.9496.013-02 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — приводной звёздочки, держателей колосников и натяжных винтов. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта котельных перед началом отопительного сезона.
