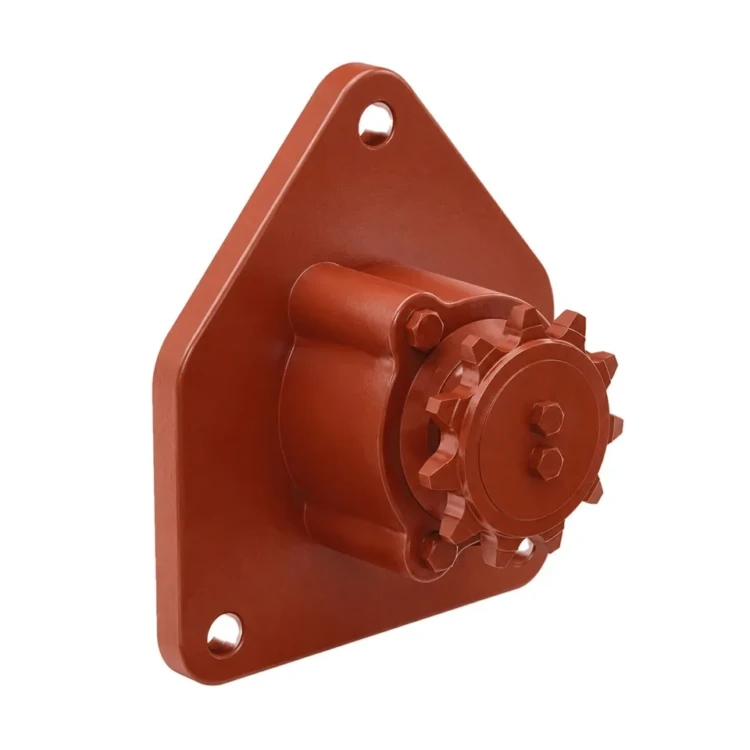

Опора. Т298.01.080СБ

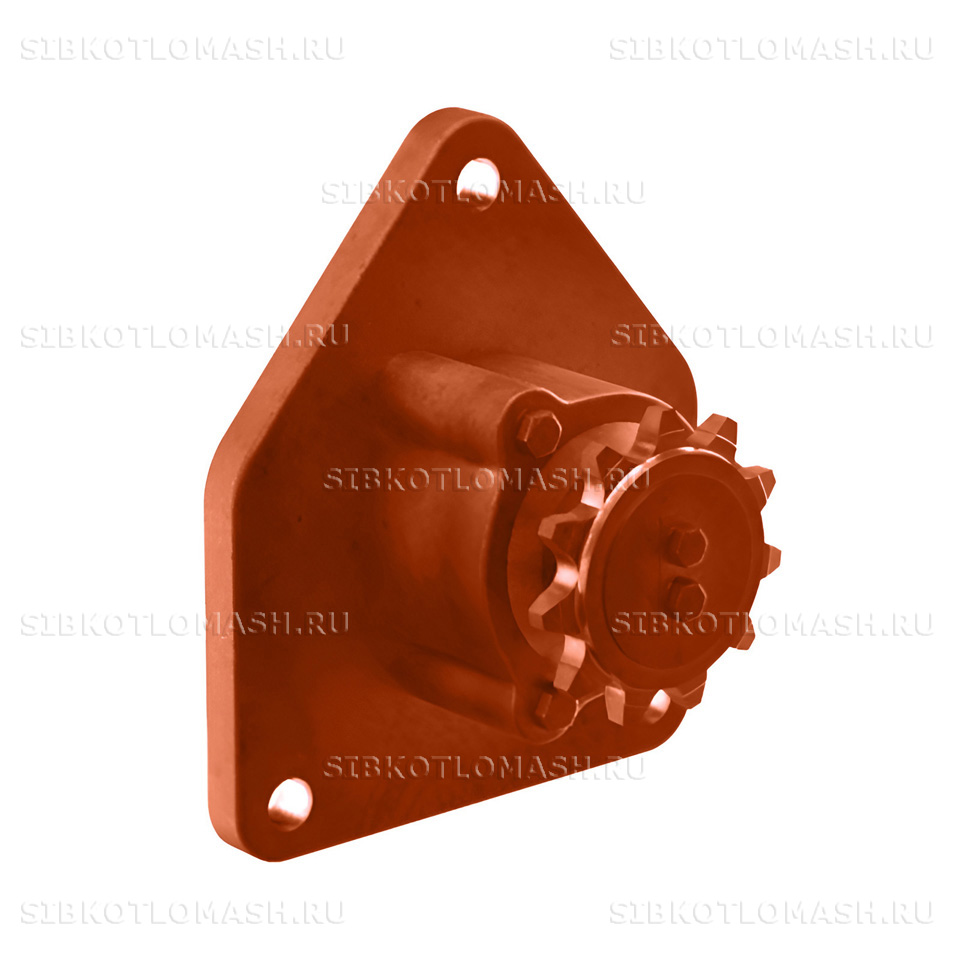

Концевая опора шнека провала Т298.01.080СБ — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Концевая опора шнека провала фиксирует противоположный приводу торец винта удаления провала и работает в комплекте с глухой, приводной и средней опорами шнекового узла.

Концевая опора шнека провала: назначение и применяемость

Концевая опора шнека провала Т298.01.080СБ устанавливается на торцевом конце винта удаления провала топки ТЧЗМ-2-2,7 со стороны выгрузки золошлакового остатка. Деталь воспринимает осевую нагрузку от шнека при перемещении провала по транспортному каналу и обеспечивает герметизацию торцевой зоны корпуса шнекового канала.

Концевая опора шнека провала работает в условиях постоянного контакта с горячей золой и повышенной запылённости. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Деталь входит в комплект шнекового узла удаления провала вместе с глухой Т298.01.060 и приводной Т298.01.070 опорами по торцам, а также средней Т298.01.050 опорой в промежуточных точках. Все четыре типоразмера опор работают как единая система обеспечения соосности шнека.

При капитальном ремонте деталь меняется одной партией с подшипниками, уплотнениями и парными типами опор. Использование разнотипных опор в одной системе не допускается — это нарушает соосность шнека и приводит к ускоренному износу подшипниковых узлов.

Концевая опора шнека провала также служит точкой подсоединения дренажного патрубка для отвода случайных подтёков воды при промывке шнекового канала. Это предотвращает скопление жидкости в зоне подшипника и продлевает межремонтный интервал узла удаления провала.

Концевая опора шнека провала: материалы и изготовление

Деталь отливается из серого чугуна марки СЧ20 по ГОСТ 1412-85. Эта марка обладает повышенным временным сопротивлением (не ниже 200 МПа) и хорошо работает на сжатие при динамических нагрузках от вращающегося шнека. Плотность сплава 7,2 г/см³.

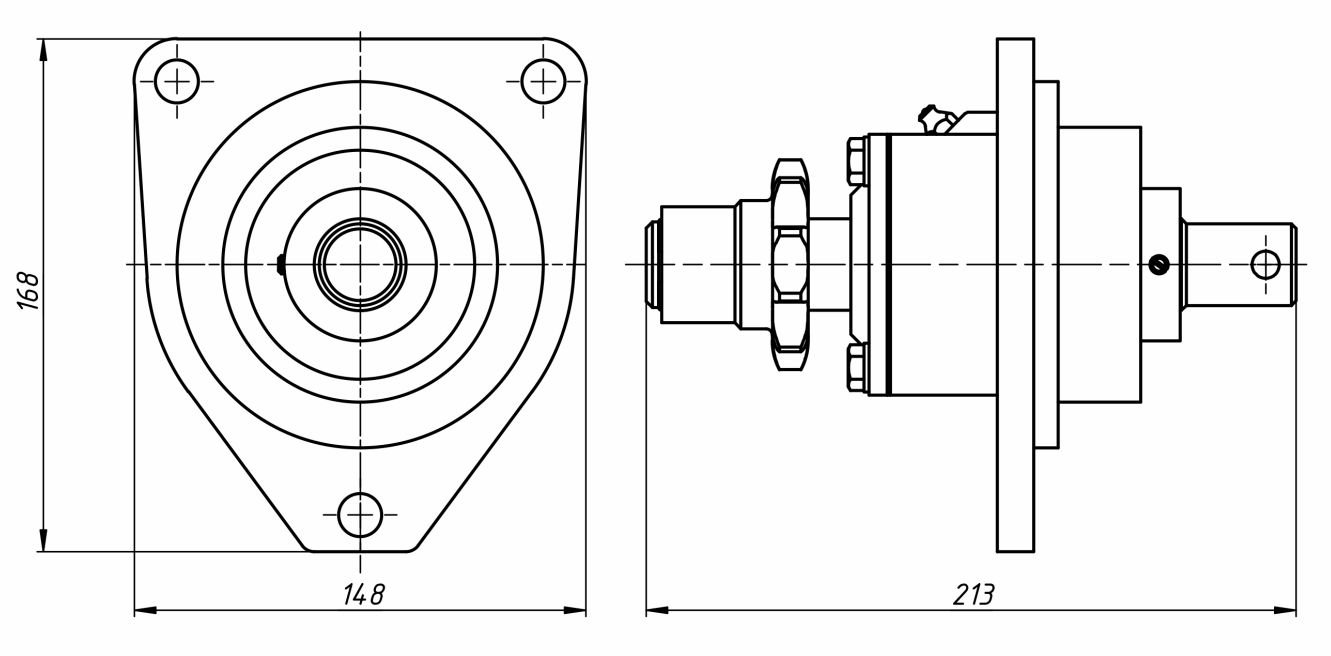

Концевая опора шнека провала Т298.01.080СБ представляет собой сборочную единицу с чугунным корпусом, посадочным гнездом под радиальный подшипник, торцевой крышкой с уплотнением и фланцем крепления к корпусу шнекового канала. После механической обработки посадочные поверхности под подшипник имеют точность по 7-му квалитету.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль посадочного диаметра и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой деталь консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Концевая опора шнека провала: совместимое оборудование

Концевая опора шнека провала Т298.01.080СБ устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — 1 концевая опора на шнек
• Топка ТЧЗМ-2-2,7-5,6 — 1 концевая опора
• Топка ТЧЗМ-2-2,7-6,5 — 1–2 концевых опоры
• Топка ТЧЗМ-2-2,7-8,0 — 2 концевых опоры

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т298.01.080 — этот артикул указывают в опросном листе при оформлении заказа.

При замене концевой опоры рекомендуется одновременно проверять состояние подшипника, уплотнений и парных опор Т298.01.060, Т298.01.070, Т298.01.050. Изношенная концевая опора шнека провала часто приводит к подтеканию золовой пыли через торцевое уплотнение.

Концевая опора шнека провала: заказ и доставка

Концевая опора шнека провала Т298.01.080СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 7 до 14 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт шнекового узла.

Концевая опора отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т298.01.080 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать концевую опору совместно с парными опорами шнекового узла — это сохраняет ритмичность ремонта и упрощает учёт ремонтного запаса.

При плановой годовой эксплуатации котельной с топкой ТЧЗМ запас концевых опор обычно составляет 1–2 шт. — этого достаточно для покрытия штатной замены без срочной поставки. При повышенной запылённости топлива объём ремонтного запаса увеличивают вдвое.
