Вал задний. Т298.01.090СБ

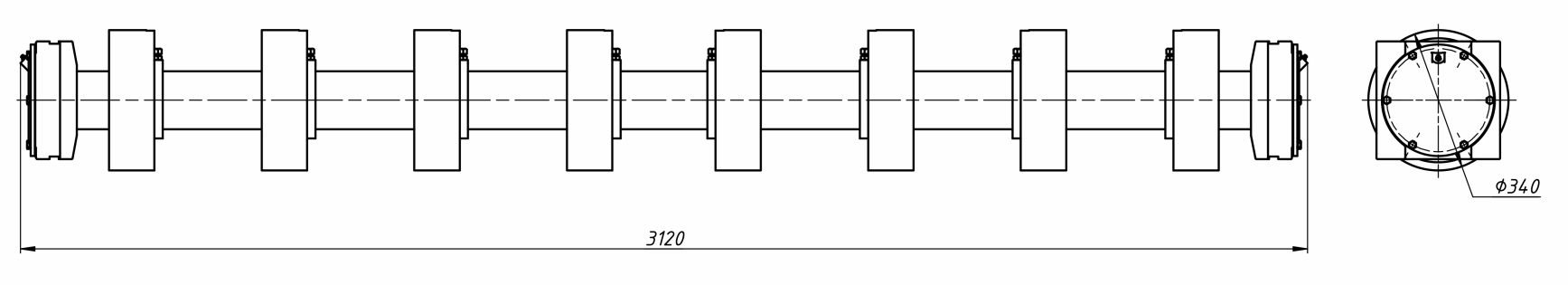

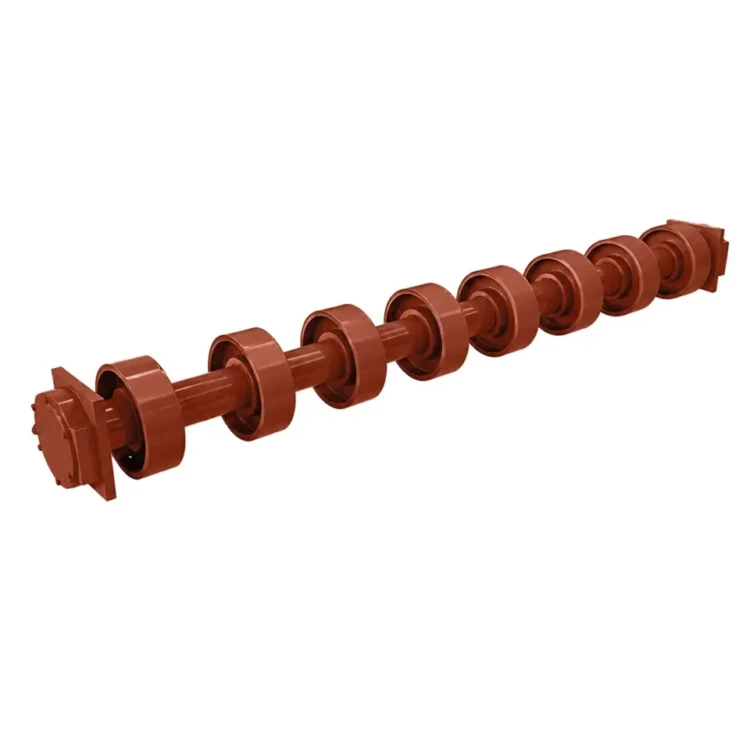

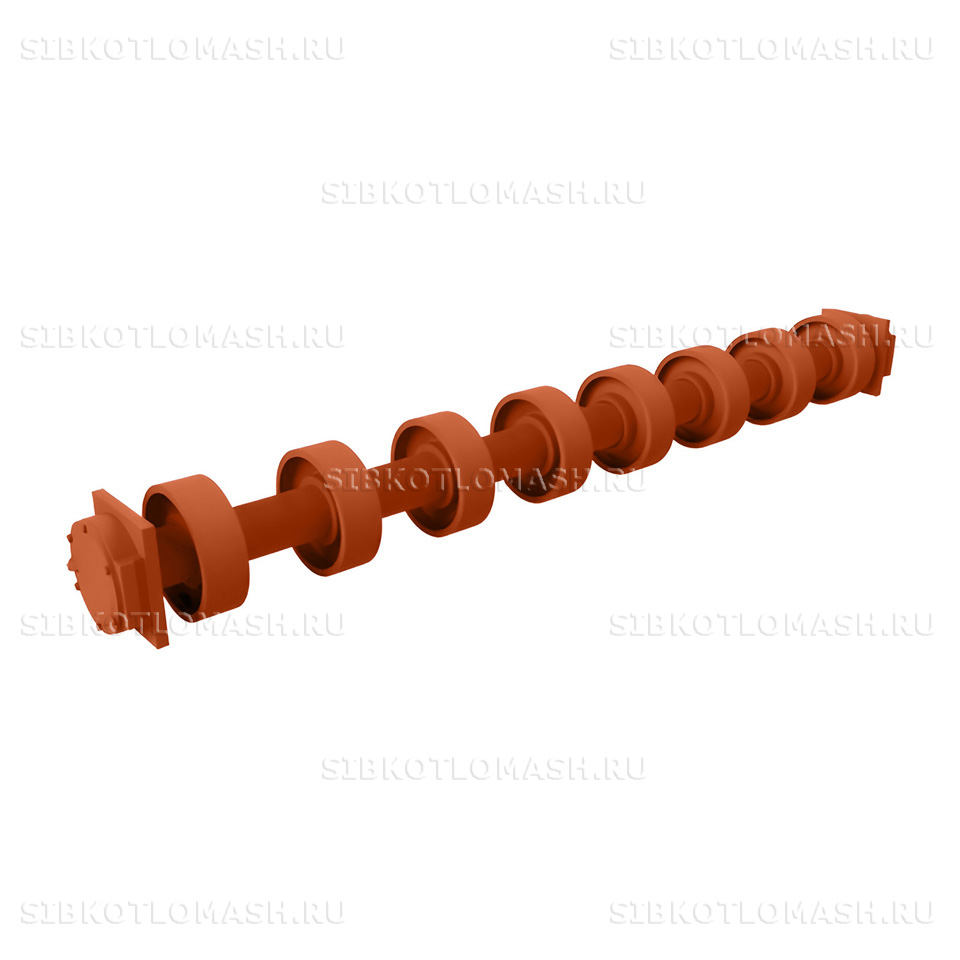

Вал задний Т298.01.090СБ — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой натяжной вал в сборе со шкивами длиной 3146 мм, массой 760 кг, обеспечивающий регулировку натяжения бортовых цепей колосникового полотна и опору задней части решётки. Альтернативная заводская маркировка — 00.9459.014; обе нумерации относятся к одному изделию.

Вал задний: назначение и применяемость

Вал задний Т298.01.090СБ — натяжной (ведомый) силовой узел топки ТЧЗМ, на котором бортовые цепи колосникового полотна перегибаются через задние шкивы. На вал насажены боковые шкивы Т220.04.005 и центральный шкив Т9.03.002 — они задают траекторию цепей и одновременно выполняют функцию опоры решётки в задней части топки. Через натяжные винты Т22.02.001 положение вала регулируется в продольном направлении, что задаёт усилие натяжения цепей.

Деталь универсальная — устанавливается на топки ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6, ТЧЗМ-2,7/6,5 и ТЧЗМ-2,7/8,0. Это позволяет содержать одну позицию в ремкомплекте на парк механических топок в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС.

Условия работы — изгибающие нагрузки от натяжения цепей колосникового полотна, отсутствие крутящего момента (вал ведомый), температурные деформации в задней части топки в зоне шлакоудаления. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Вал задний: материалы и изготовление

Вал задний Т298.01.090СБ изготавливается из стали 45 по ГОСТ 1050-2013 — углеродистой улучшаемой марки, подвергаемой нормализации и улучшающей термообработке. После закалки и высокого отпуска сталь 45 обеспечивает предел текучести не менее 360 МПа и сохраняет высокую усталостную прочность при многократных циклах изгибной нагрузки.

Технологический процесс включает прокатку или ковку заготовки вала, черновую токарную обработку, термическую улучшающую обработку, чистовое точение посадочных шеек под шкивы и подшипники, фрезерование шпоночных пазов и шлифование посадочных мест. На вал монтируются боковые шкивы Т220.04.005 (две позиции, по 37,8 кг каждая, чугун СЧ-20) и центральный шкив Т9.03.002 (43,5 кг, чугун СЧ-10). Сборка контролируется на стенде с проверкой биения шкивов.

Габаритные размеры — длина вала 3146 мм при наружном диаметре шкивов 450 мм. Масса в сборе со шкивами — 760 кг, что примерно на 180 кг легче переднего вала Т82.06.000СБ за счёт отсутствия приводных звёздочек и муфтового соединения. Срок службы при штатной смазке подшипников и регулярной ревизии — не менее 50 000 часов наработки.

Контроль качества: размерный контроль посадочных шеек, проверка биения сборочного узла на стенде, проверка твёрдости после улучшающей термообработки в пределах НВ 197–235 для стали 45. Каждый вал сопровождается паспортом с указанием марки стали и протоколом сборочных размеров.

Вал задний: совместимое оборудование

Вал задний Т298.01.090СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Вал задний: заказ и доставка

Вал задний Т298.01.090СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 15 до 25 рабочих дней с учётом ковки заготовки, улучшающей термообработки и сборочного контроля. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены задней опоры, так и комплектная поставка вместе с натяжными винтами Т22.02.001 для полной модернизации задней зоны топки.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный паллет с обвязкой и силовыми распорками; вал фиксируется деревянными подкладками для исключения деформаций при транспортировке, посадочные шейки и шпоночные пазы консервируются смазкой. Для крупных партий доступна отгрузка контейнером с креплением мягкими стропами.

При оформлении заказа укажите номер чертежа Т298.01.090СБ или альтернативный 00.9459.014, типоразмер топки и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — шкивов Т220.04.005, Т9.03.002, корпуса подшипника Т220.04.002 и натяжных винтов Т22.02.001. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта котельных.
