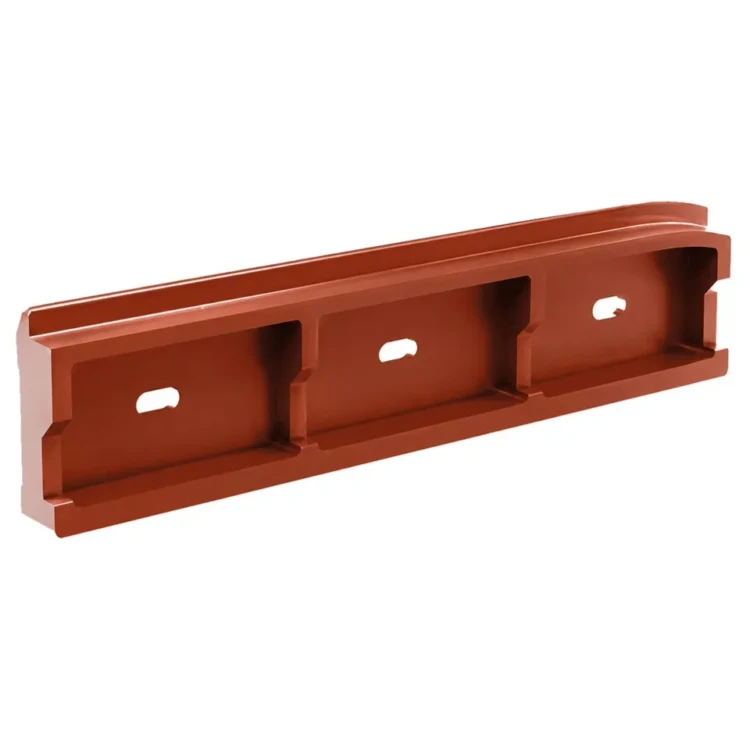

Уплотнение правое. Т15.01.001; 00.1629.017

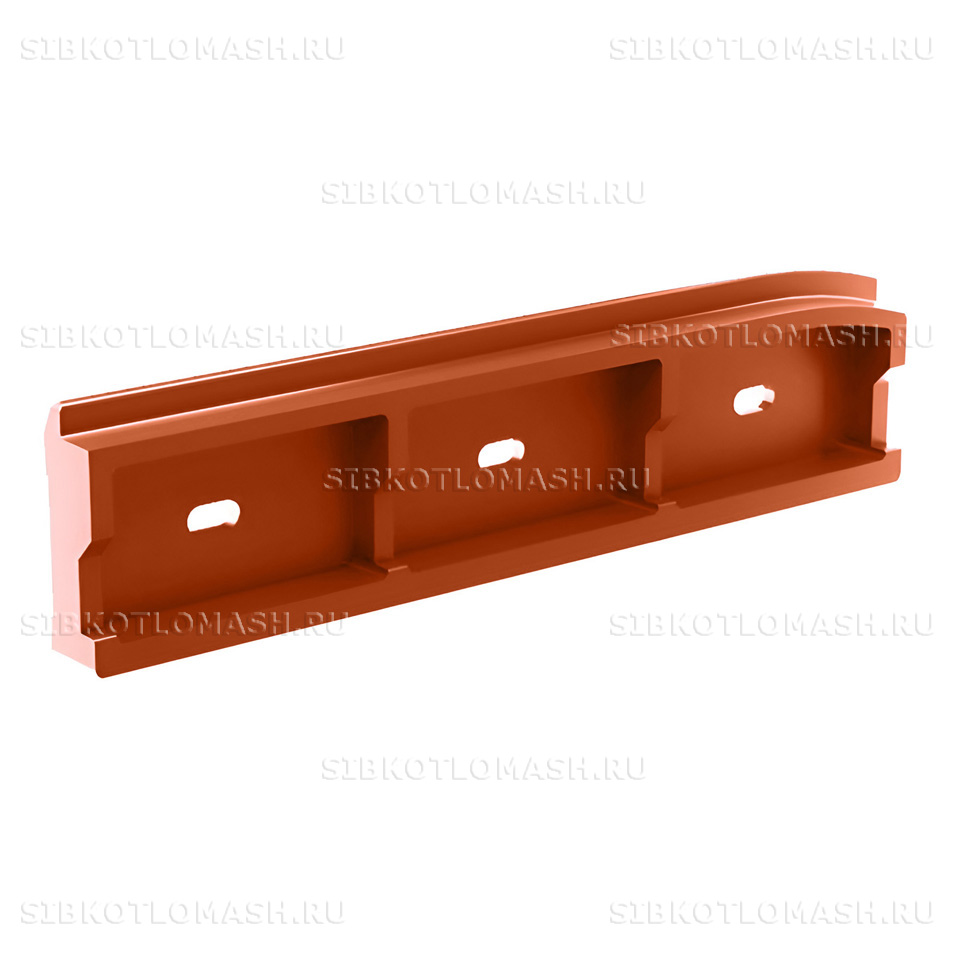

Уплотнение правое Т15.01.001 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой резинотканевую полосу длиной 670 мм, массой 14,7 кг, зеркальную к левому уплотнению Т15.01.002 и предназначенную для герметизации правого бокового зазора между колосниковым полотном и обмуровкой. Альтернативная заводская маркировка — 00.1629.017; обе нумерации относятся к одному изделию.

Уплотнение правое: назначение и применяемость

Уплотнение правое Т15.01.001 устанавливается с правой стороны топки ТЧЗМ и закрывает технологический зазор между подвижным колосниковым полотном и неподвижной обмуровкой. Через это уплотнение исключается подсос холодного воздуха в зону горения и просыпание мелкой золы в подколосниковое пространство. Деталь работает в паре с левым уплотнением Т15.01.002, образуя замкнутый боковой контур герметизации топки.

Деталь универсальная — подходит для трёх типоразмеров топок ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6 и ТЧЗМ-2,7/8,0. Эта унификация удобна для эксплуатационников: один артикул перекрывает потребности на парк механических топок в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС. Поставка возможна как самостоятельно, так и парным комплектом с левым уплотнением.

Уплотнение правое работает в условиях температурных перепадов и постоянного абразивного воздействия золы, поэтому изготавливается из специального резинотканевого материала с кордной армировкой. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Уплотнение правое: материалы и изготовление

Уплотнение правое Т15.01.001 изготавливается из резинотканевого композита — слоистого материала, в котором эластомерная матрица армирована тканевыми прокладками (кордной или капроновой основой). Такая конструкция сочетает упругость резины с прочностью текстильного армирования, что позволяет детали сохранять форму под боковой нагрузкой и не разрушаться при тепловом расширении соседних узлов топки.

Технологический процесс включает каландрирование резиновой смеси, ламинирование с тканевыми прокладками, вулканизацию пакета под давлением, раскрой полосы по чертежу и вырубку крепёжных отверстий. Геометрия отверстий зеркальна по отношению к левой детали Т15.01.002, что исключает их взаимозаменяемость при монтаже — правое уплотнение можно установить только справа, и наоборот. Контроль качества: визуальный осмотр на отсутствие расслоений и пузырей, размерный контроль длины и толщины, проверка адгезии резины к корду.

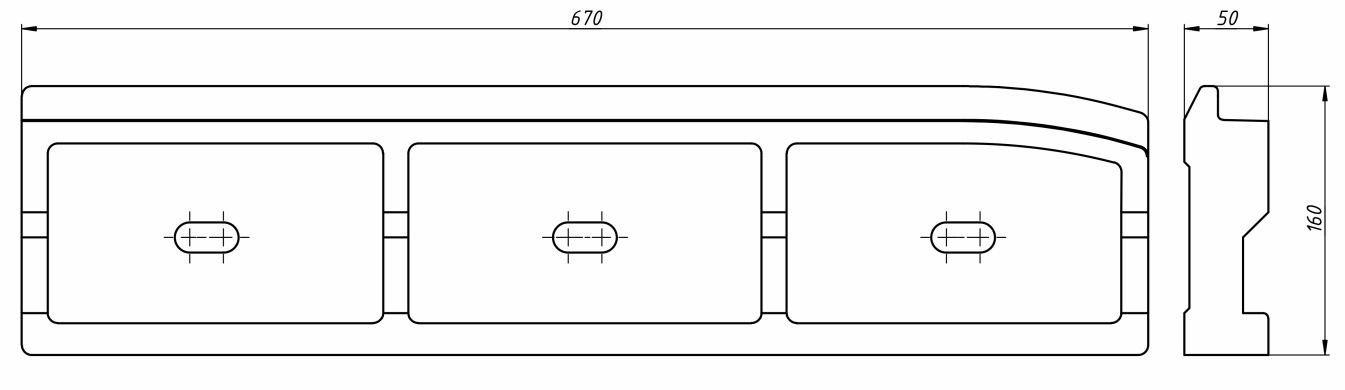

Габариты — 670×120×30 мм по типовой геометрии бокового уплотнения, масса в комплекте 14,7 кг. Толщина обеспечивает заданное усилие прижима к колосниковому полотну, ширина перекрывает технологический зазор с запасом на температурное расширение. Срок службы при штатных режимах — не менее 10 000 часов наработки.

Особенность резинотканевого пакета — устойчивость к циклической деформации в зоне контакта с подвижным полотном. При движении цепи край уплотнения испытывает постоянное прижимное усилие и боковое скольжение, поэтому материал подобран с учётом коэффициента трения и сопротивления истиранию. Эксплуатационные испытания показывают, что замена бокового уплотнения требуется примерно один раз в полтора-два отопительных сезона при работе котла в номинальном режиме, и значительно реже при щадящей загрузке топки. Для повышения ресурса рекомендуется регулярная очистка зоны контакта от золовых отложений.

Уплотнение правое: совместимое оборудование

Уплотнение правое Т15.01.001; 00.1629.017 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Уплотнение правое: заказ и доставка

Уплотнение правое Т15.01.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней с учётом цикла вулканизации и раскроя. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены, так и комплектная поставка вместе с левым уплотнением Т15.01.002 для планового ремонта бокового контура.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или картонная коробка с обвязкой; деталь укладывается в плоское положение для исключения деформации резинотканевой полосы при транспортировке. Для крупных партий доступна отгрузка контейнером с прокладкой между деталями жёсткими листами.

При оформлении заказа укажите номер чертежа Т15.01.001 или альтернативный 00.1629.017 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и предложат сопутствующие позиции — левое уплотнение Т15.01.002, среднее Т9.01.007 и задние Т22.01.001/002 — если требуется комплексный ремонт бокового и торцевого контура топки. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
