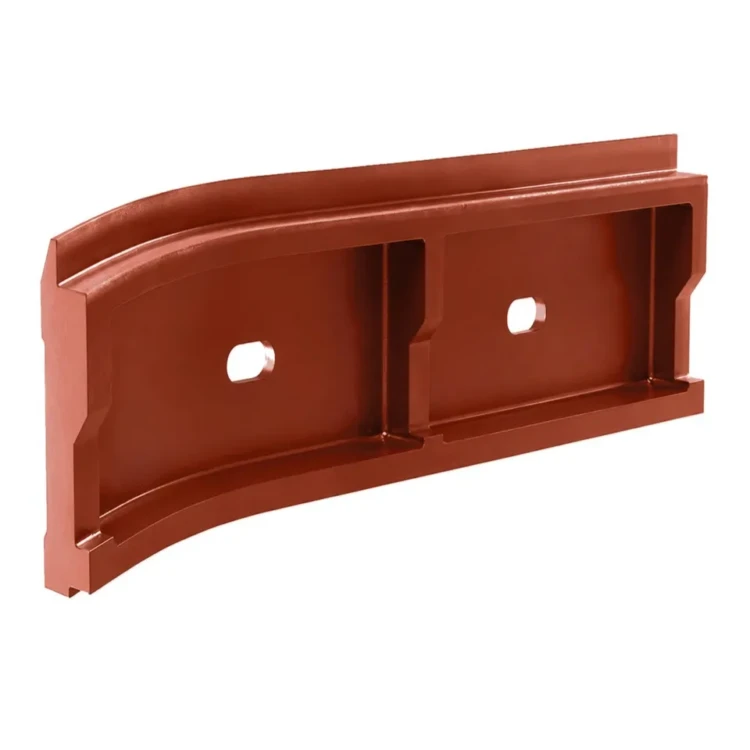

Уплотнение заднее правое. Т22.01.002; 00.1629.013

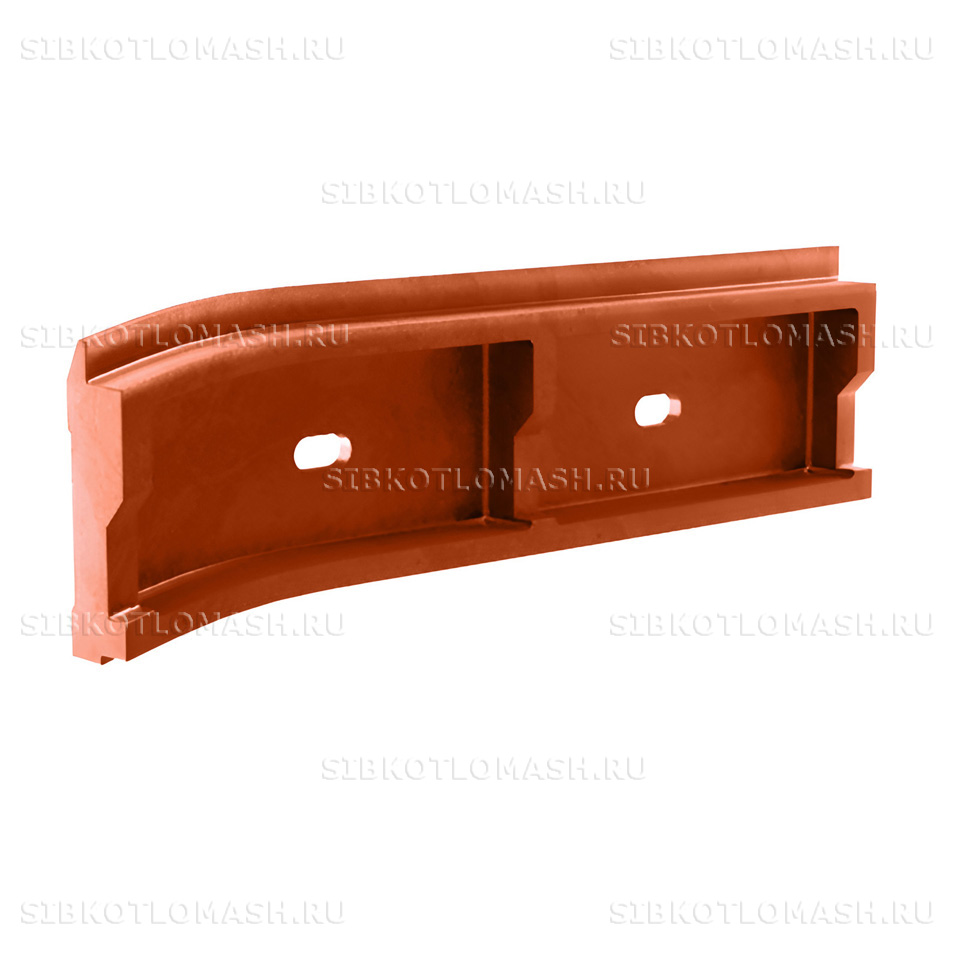

Уплотнение заднее правое Т22.01.002 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой литую чугунную плиту из марки СЧ15 длиной 550 мм, массой 12,6 кг, зеркальную к левому уплотнению Т22.01.001 и предназначенную для герметизации правого заднего торцевого зазора в зоне шлакоудаления. Альтернативная заводская маркировка — 00.1629.013; обе нумерации относятся к одному изделию.

Уплотнение заднее правое: назначение и применяемость

Уплотнение заднее правое Т22.01.002 устанавливается в торцевой зоне колосникового полотна с правой стороны топки, в месте схода шлака в шлакоприёмник. Деталь закрывает технологический зазор между подвижным полотном и неподвижной стенкой топки и одновременно служит направляющей для последних звеньев решётки перед перегибом через приводную звёздочку. Парная установка с левым уплотнением Т22.01.001 формирует полный торцевой контур задней зоны топки.

Деталь универсальная — устанавливается на топки ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6 и ТЧЗМ-2,7/8,0, что позволяет содержать одну позицию в ремкомплекте на парк механических топок. Применяется в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС с пневматическим возвратом шлака и автоматическим управлением подачи топлива.

Условия работы — повышенные температуры в зоне выгорания топлива до 600 °C, термоциклирование при выходе котла на режим и обратно, абразивное воздействие шлаковых частиц на контактную поверхность. Поэтому деталь изготовлена из жаростойкого литейного чугуна. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами с переменной температурой воздуха.

Уплотнение заднее правое: материалы и изготовление

Уплотнение заднее правое Т22.01.002 изготавливается из серого чугуна СЧ15 по ГОСТ 1412-85 — литейной марки с пластинчатым графитом и временным сопротивлением растяжению не менее 150 МПа. Серый чугун обладает высокой жаростойкостью, хорошо демпфирует ударные нагрузки от схода шлака и сохраняет геометрию при многократных циклах нагрева–охлаждения. Литейные свойства СЧ15 позволяют получить плиту с точной контактной поверхностью без сложной механической обработки.

Технологический процесс включает отливку заготовки в песчано-глинистую форму, обрубку литников, нормализационный отжиг для снятия литейных напряжений и контрольную обработку посадочных поверхностей. Геометрия крепёжных отверстий зеркальна по отношению к левой детали Т22.01.001, что исключает их взаимозаменяемость при монтаже — правое уплотнение можно установить только справа. Контроль качества: визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль контактной поверхности, проверка твёрдости по Бринеллю в пределах НВ 163–229.

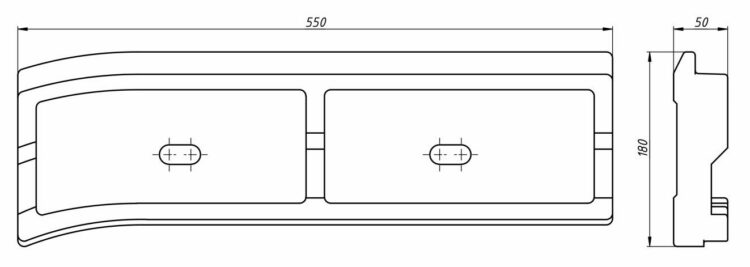

Габариты — 550×60×30 мм по чертежу литой плиты, масса в комплекте 12,6 кг. Толщина 30 мм выбрана с расчётом на термическую инерцию и устойчивость к деформациям при перегревах локальных участков от выгорающего топлива. Срок службы при штатных режимах — не менее 25 000 часов наработки.

Основной ресурсный износ задних торцевых уплотнений в эксплуатации приходится на абразивный износ контактной поверхности шлаковыми частицами и термическое растрескивание при аварийных перегревах от перегруза слоя топлива. Эксплуатационники рекомендуют менять задние левое и правое уплотнения комплектно, поскольку неравномерный износ создаёт перекос торцевого контура и ускоряет деградацию соседних деталей — направляющих рольгангов и держателей колосников.

Уплотнение заднее правое: совместимое оборудование

Уплотнение заднее правое Т22.01.002; 00.1629.013 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Уплотнение заднее правое: заказ и доставка

Уплотнение заднее правое Т22.01.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней с учётом литейного цикла СЧ15 и нормализационного отжига. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены, так и комплектная поставка вместе с левым задним уплотнением Т22.01.001 для планового ремонта.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; чугунная плита фиксируется деревянными прокладками для защиты контактной поверхности от сколов при транспортировке. Для крупных партий доступна отгрузка контейнером с прокладкой между деталями жёсткими элементами.

При оформлении заказа укажите номер чертежа Т22.01.002 или альтернативный 00.1629.013 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и предложат сопутствующие позиции — левое заднее уплотнение Т22.01.001, боковые Т15.01.001/002 и среднее Т9.01.007 — если требуется комплексный ремонт уплотнительного контура топки. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
