Валик. 6-30-9

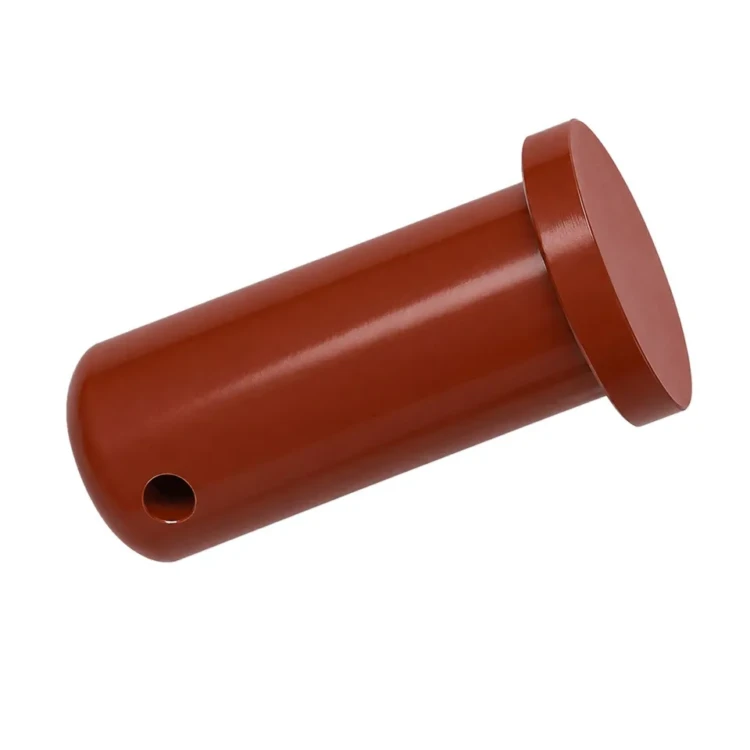

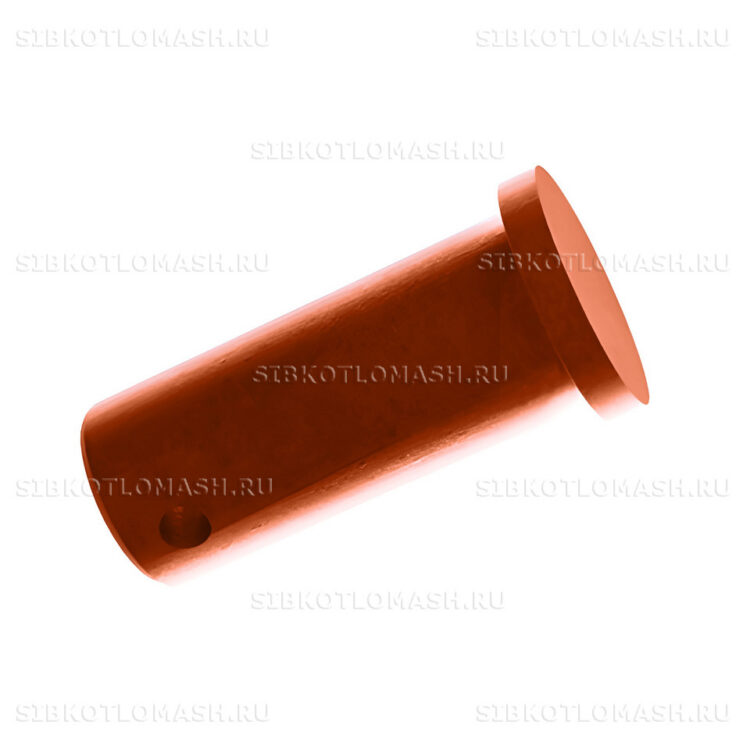

Валик 6-30-9 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальной шарнирный палец длиной 51 мм, массой 0,126 кг, обеспечивающий подвижное соединение держателей колосников и звеньев колосникового полотна. Несмотря на компактность, эта мелкая деталь — ключевой элемент шарнирной кинематики колосниковой решётки.

Валик: назначение и применяемость

Валик 6-30-9 применяется в шарнирных соединениях узлов колосникового полотна топки ТЧЗМ. Через эти пальцы передаются сдвиговые нагрузки между звеньями цепи и держателями колосников при движении решётки. На одну топку ТЧЗМ требуется большое количество валиков — от 100 до 300 штук в зависимости от типоразмера, поэтому деталь входит в стандартный ремкомплект и расходуется при каждом капремонте.

Деталь универсальная — подходит для всех типоразмеров топок ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6, ТЧЗМ-2,7/6,5 и ТЧЗМ-2,7/8,0. Используется в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС с механическими чешуйчатыми топками. При комплектации ремкомплекта рекомендуется заказ с запасом 15-20 % сверх расчётной потребности на возможные потери при монтаже.

Валик работает в условиях постоянных циклических нагрузок при движении полотна, абразивного воздействия золовых частиц и повышенных температур со стороны слоя горящего топлива (до 350 °C на удалении от рабочей зоны колосника). Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Валик: материалы и изготовление

Валик 6-30-9 изготавливается из стали 45 по ГОСТ 1050-2013 — углеродистой улучшаемой марки. После закалки и среднего отпуска сталь 45 обеспечивает временное сопротивление разрыву порядка 600 МПа и хорошую усталостную прочность на сдвиг, что критично для шарнирного пальца, работающего на скручивание и срез под нагрузкой.

Технологический процесс прост и отработан: отрезка заготовки из прутка, точение по диаметру с допусками под шарнирную посадку, снятие фасок на торцах, упрочняющая термообработка с последующей шлифовкой при необходимости. Поверхностная твёрдость после термообработки — НВ 197–235, что обеспечивает достаточный ресурс работы в паре с сопрягаемыми чугунными держателями.

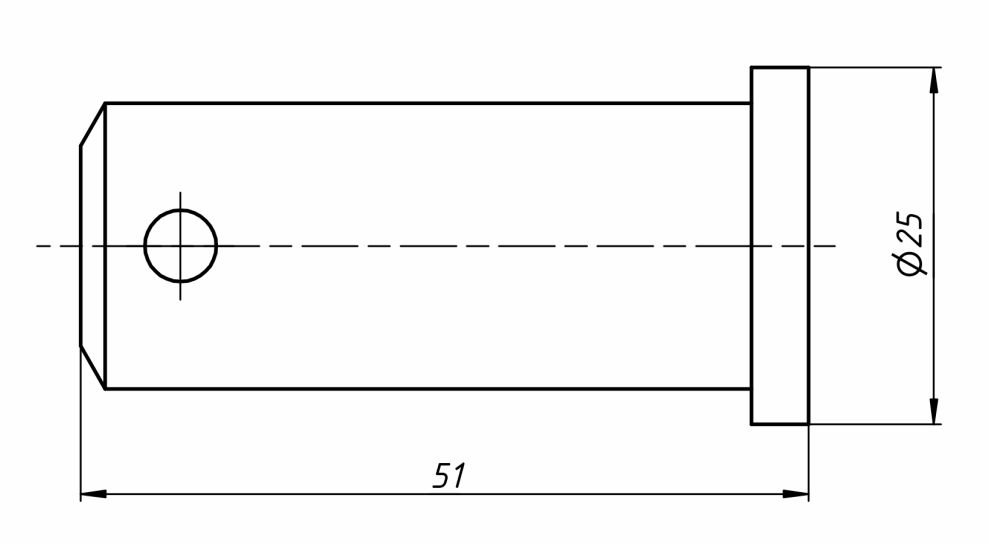

Габаритные размеры — Ø20 × L51 мм по чертёжной геометрии, масса 0,126 кг. Эти параметры соответствуют типовому пальцу шарнирного соединения для ширины 2,7 м колосникового полотна. Срок службы при штатных режимах — не менее 15 000 часов наработки. В случае повышенного износа — деформации либо потери цилиндрической формы — палец заменяется при ревизии, износ соседних деталей не должен превышать допусков по чертежу.

Контроль качества: размерный контроль диаметра шеек по индикаторам, проверка прямолинейности оси, проверка твёрдости после улучшающей термообработки. Каждая партия проходит выборочный контроль на разрыв и срез, что подтверждает соответствие марки стали заявленным механическим характеристикам.

Валик: совместимое оборудование

Валик 6-30-9 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Валик: заказ и доставка

Валик 6-30-9 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 3 до 7 рабочих дней, так как это типовая мелкая деталь с отработанным технологическим процессом. Минимальная партия не лимитирована: возможна как поштучная отгрузка для срочной замены отдельных пальцев, так и крупный опт партиями по 100-500 штук для планового ремонта парка котельных.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — картонная коробка или мешок с биркой; для крупных партий используются деревянные ящики с обвязкой. Рабочие поверхности валиков консервируются смазкой для защиты от коррозии при длительной транспортировке и хранении.

При оформлении заказа укажите номер чертежа 6-30-9 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня. Для типовых деталей малой номенклатуры рекомендуется заказ совместно с другими сопутствующими позициями ремкомплекта — соединительными валиками серии Т6.30.19/20/22, держателями колосников и звёздочками — это позволяет оптимизировать логистику и сократить транспортные расходы. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта котельных.
