Уплотнение среднее. Т9.01.007; 00.1629.015

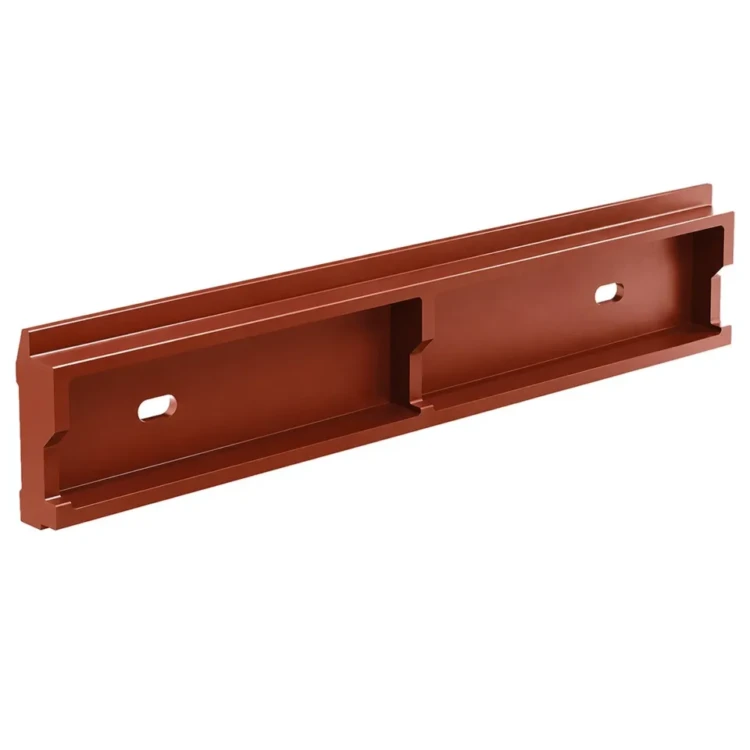

Уплотнение среднее Т9.01.007 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой резинотканевую полосу длиной 802 мм, массой 17,9 кг, обеспечивающую герметизацию межсекционного зазора в составе колосникового полотна. Альтернативная заводская маркировка — 00.1629.015; обе нумерации относятся к одному изделию.

Уплотнение среднее: назначение и применяемость

Уплотнение среднее Т9.01.007 устанавливается между секциями колосникового полотна топки ТЧЗМ и предотвращает просыпание мелкой золы и подсос воздуха в зоне сочленения подвижных частей. В отличие от боковых уплотнений Т15.01.001 и Т15.01.002, среднее работает по горизонтальной кромке стыка двух секций решётки, поэтому имеет увеличенную длину 802 мм при той же толщине пакета.

Деталь универсальная — подходит для трёх типоразмеров топок ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6 и ТЧЗМ-2,7/8,0. Одна позиция перекрывает потребности на парк механических топок чешуйчатого типа в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС, что упрощает ремонтные кампании котельных хозяйств.

Уплотнение среднее работает в условиях переменного прижимного усилия от смыкания секций колосникового полотна и постоянного абразивного воздействия золы. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами с переменной температурой воздуха.

Уплотнение среднее: материалы и изготовление

Уплотнение среднее Т9.01.007 изготавливается из резинотканевого композита — слоистого материала, в котором эластомерная матрица армирована тканевыми прокладками. Кордная армировка обеспечивает работу детали на растяжение и сдвиг при смещении секций решётки относительно друг друга, а резиновая матрица сохраняет упругое прилегание к контактным поверхностям и при тепловых деформациях. Технологически выбор материала обусловлен сочетанием эластичности и прочности — жёсткое уплотнение быстро разрушается на стыке подвижных частей.

Технологический процесс включает каландрирование резиновой смеси, ламинирование с тканевыми прокладками, вулканизацию пакета под давлением и раскрой полосы по чертежу с пробивкой крепёжных отверстий. Контроль качества: визуальный осмотр на отсутствие расслоений и пузырей, размерный контроль длины и толщины, проверка адгезии резины к корду на отрыв.

Габариты — 802×140×30 мм по типовой геометрии межсекционного уплотнения, масса в комплекте 17,9 кг. Увеличенная ширина 140 мм по сравнению с боковыми уплотнениями обусловлена необходимостью перекрывать зазор с запасом на ход секций решётки при тепловом расширении и нештатной просадке. Срок службы при штатных режимах — не менее 10 000 часов наработки, после чего рекомендуется плановая замена.

На практике износ среднего уплотнения проявляется быстрее, чем боковых, поскольку межсекционный шов испытывает не только прижим, но и сдвиг при изменении скорости подачи полотна. Эксплуатационники отмечают, что комплект бокового и среднего уплотнения целесообразно менять одновременно — это позволяет избежать локальных перетекаемых каналов под колосниками и сохраняет КПД котла на проектном уровне. Плановая замена каждые полтора-два отопительных сезона при работе в номинальном режиме.

Уплотнение среднее: совместимое оборудование

Уплотнение среднее Т9.01.007; 00.1629.015 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Уплотнение среднее: заказ и доставка

Уплотнение среднее Т9.01.007 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней с учётом цикла вулканизации и раскроя резинотканевого пакета. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены, так и комплектная поставка вместе с боковыми уплотнениями Т15.01.001 и Т15.01.002 для полного ремонта контура.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или картонная коробка с обвязкой; деталь укладывается в плоское положение для исключения деформации резинотканевой полосы при транспортировке. Для крупных партий доступна отгрузка контейнером с прокладкой между деталями.

При оформлении заказа укажите номер чертежа Т9.01.007 или альтернативный 00.1629.015 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и предложат сопутствующие позиции — левое Т15.01.002, правое Т15.01.001 и задние уплотнения Т22.01.001/002 — если требуется комплексный ремонт. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
