Подвеска длинная. Т220.05.002

Длинная подвеска ТЧЗМ Т220.05.002 — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Длинная подвеска ТЧЗМ фиксирует элементы свода топочной камеры и работает в комплекте с короткой подвеской Т249.03.001 в составе системы подвески обмуровочных плит.

Длинная подвеска ТЧЗМ: назначение и применяемость

Длинная подвеска ТЧЗМ Т220.05.002 устанавливается в обмуровке корпуса топки ТЧЗМ-2-2,7 и фиксирует подвешенные элементы свода топочной камеры — плиты обмуровки, экранные блоки и тепловую изоляцию. Длина детали 618 мм рассчитана на крепление в верхней зоне свода с компенсацией теплового удлинения металлических подвесов.

Длинная подвеска ТЧЗМ работает в условиях высоких температур и циклических нагрузок от веса подвешенной обмуровки. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

В составе одной топки ТЧЗМ-2-2,7 устанавливается ровно 12 длинных подвесок этого типоразмера — это количество одинаково для всех типоразмеров (4,0; 5,6; 6,5; 8,0 м). Подвески размещаются по периметру свода топочной камеры в чёткой геометрической сетке.

При капитальном ремонте подвески меняют одной партией с парными короткими подвесками Т249.03.001 для сохранения однородности крепления свода. Использование разнотипных подвесок в одном своде недопустимо — это приводит к разнотиповому удлинению при нагреве и неравномерным напряжениям.

Длинная подвеска как унифицированная позиция применяется во всех типоразмерах топок ТЧЗМ серии 2-2,7. Это упрощает планирование закупок и снижает номенклатуру ремонтного склада котельной с несколькими котлоагрегатами.

Длинная подвеска ТЧЗМ: материалы и изготовление

Длинная подвеска ТЧЗМ отливается из серого чугуна марки СЧ20 по ГОСТ 1412-85. Эта марка обладает повышенным временным сопротивлением (не ниже 200 МПа) и хорошо работает на растяжение и переменные нагрузки в зоне умеренного теплового режима. Плотность сплава 7,2 г/см³.

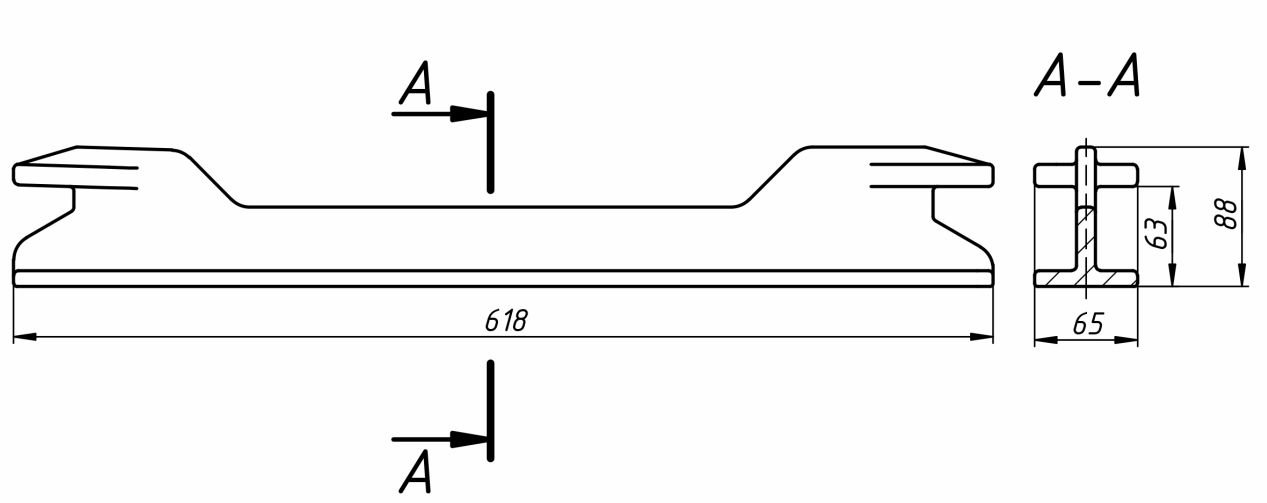

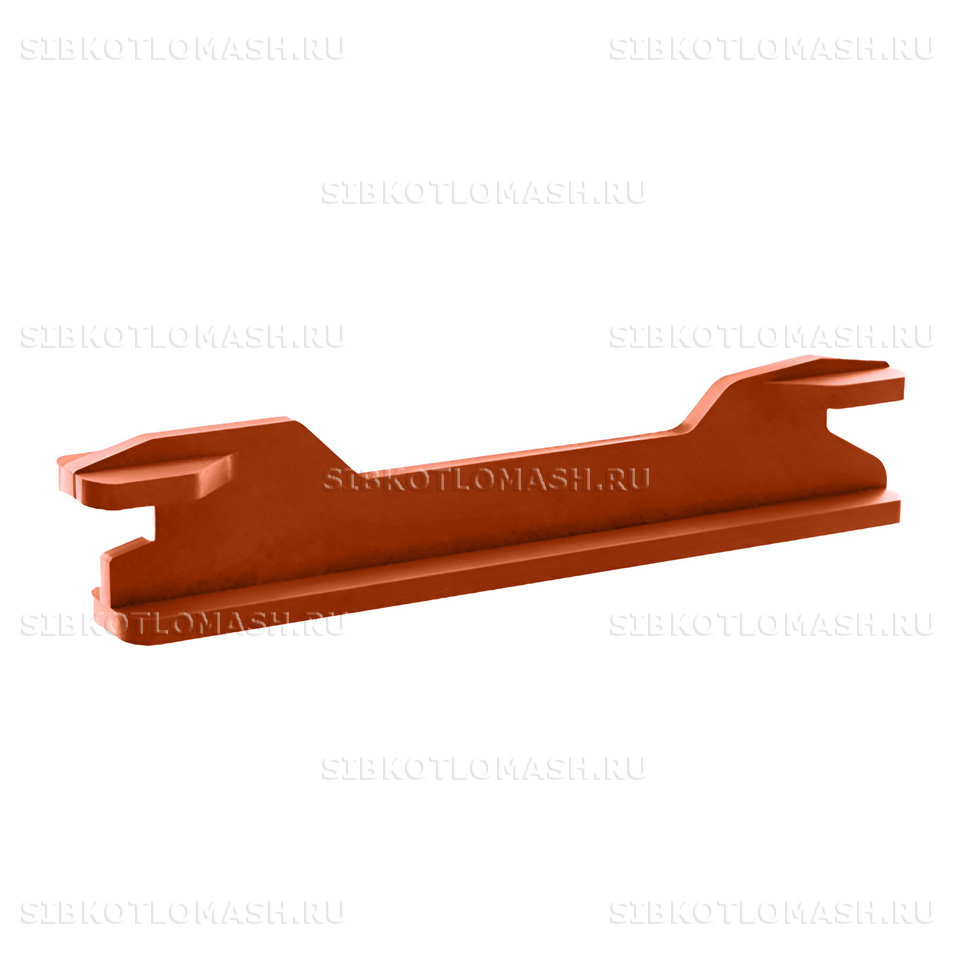

Длинная подвеска ТЧЗМ Т220.05.002 представляет собой удлинённую чугунную отливку прямоугольного сечения 65×88 мм с проушинами на торцах под крепление к раме топки и к подвешиваемому элементу. Геометрия рёбер жёсткости задаёт распределение напряжений и снижает расход металла без потери нагрузочной способности.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль межцентровых расстояний между проушинами и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой подвеска консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Длинная подвеска ТЧЗМ: совместимое оборудование

Деталь устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект из 12 длинных подвесок
• Топка ТЧЗМ-2-2,7-5,6 — комплект из 12 длинных подвесок
• Топка ТЧЗМ-2-2,7-6,5 — комплект из 12 длинных подвесок
• Топка ТЧЗМ-2-2,7-8,0 — комплект из 12 длинных подвесок

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т220.05.002 — этот артикул указывают в опросном листе при оформлении заказа.

При замене подвески рекомендуется одновременно проверять состояние парной короткой подвески Т249.03.001 и крепёжных болтов. Изношенные подвески часто работают в паре с разрушенной обмуровкой и провоцируют просадку свода топочной камеры.

Длинная подвеска ТЧЗМ: заказ и доставка

Длинная подвеска ТЧЗМ Т220.05.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами по 12 шт. на одну топку.

Подвеска отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный паллет с обвязкой стальной лентой, при крупных партиях — отдельный контейнер. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т220.05.002 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать длинную подвеску совместно с парной короткой Т249.03.001 — это сохраняет однородность крепления свода и упрощает учёт ремонтного запаса котельной.

При плановой годовой эксплуатации котельной запас длинных подвесок обычно составляет от 4 до 6 шт. на каждый котлоагрегат. Этот объём покрывает плановые отказы без срочной поставки и упрощает планирование ремонтного бюджета на текущий год.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
