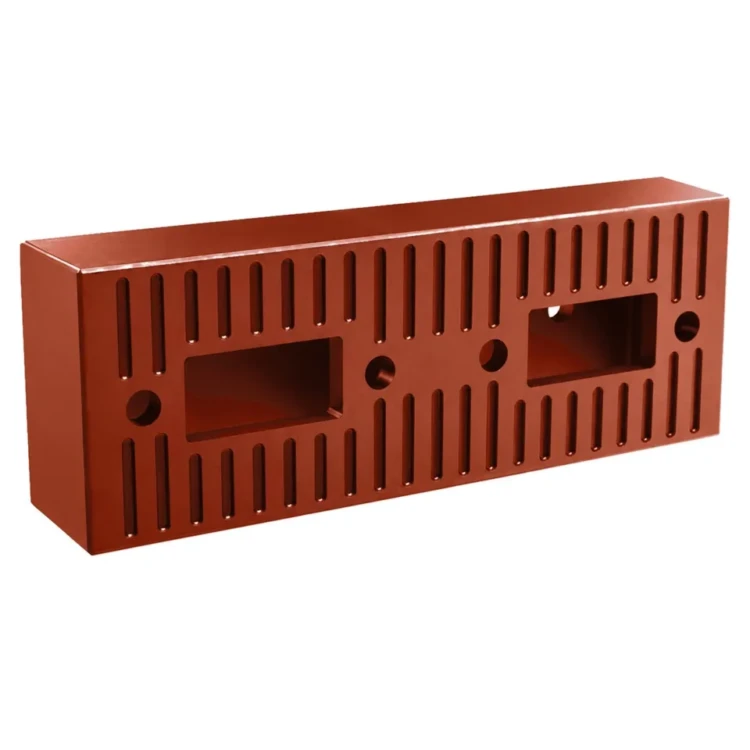

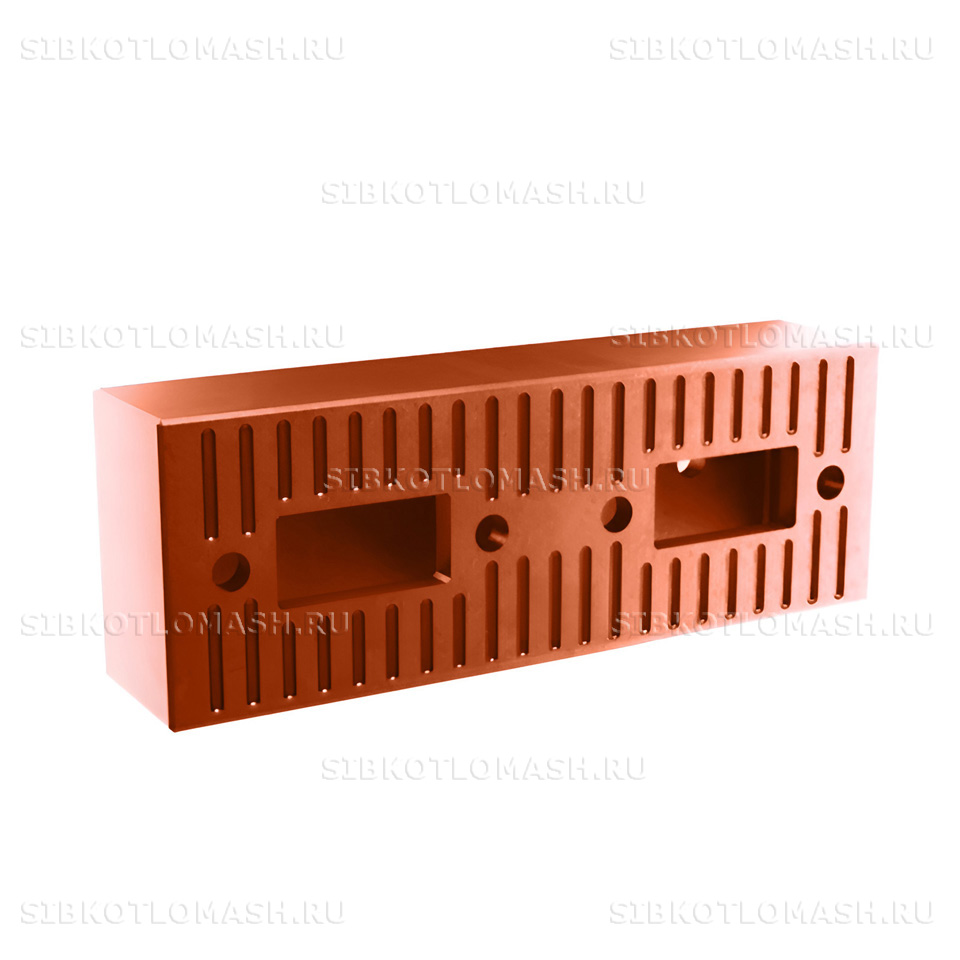

Башмак. Т169.00.001; 00.1602.009

Опорный башмак Т169.00.001 (00.1602.009) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Опорный башмак является несущим элементом фундамента топочного устройства: на него опирается чугунная рама цепной решётки. Деталь воспринимает массу рамы и обеспечивает свободное тепловое расширение топки в продольном и поперечном направлениях.

Опорный башмак: назначение и применяемость

Опорный башмак Т169.00.001 устанавливается под балки чугунной рамы топки ТЧЗМ-2-2,7 во всех типоразмерах — 4,0; 5,6; 6,5 и 8,0 м. На передней паре со стороны привода рама закрепляется жёстко болтами, остальные опоры позволяют конструкции свободно перемещаться при нагреве, компенсируя тепловое удлинение колосникового полотна.

Опорный башмак работает в условиях знакопеременных динамических нагрузок и эпизодического воздействия теплового излучения от шлакового кармана, поэтому изготавливается литьём по утверждённой конструкторской документации. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Опорный башмак также используется при капитальном ремонте топок ТЧЗМ, когда фундаментные пятки разрушаются от вибрационной усталости бетона или коррозии. Замена детали выполняется с частичной разборкой полотна и подливкой бетонной массы.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от четырёх до восьми опор в зависимости от длины колосникового полотна. Расстояние между точками фиксации определяется проектом фундамента и согласуется с монтажной инструкцией завода-изготовителя.

Опорный башмак: материалы и изготовление

Опорный башмак отливается из жаростойкого чугуна марки ЧХ1Т, легированного хромом и титаном. Эта марка сохраняет прочностные свойства при длительной работе в зоне температур до 700 °C и обладает повышенной стойкостью к окалинообразованию по сравнению с серым чугуном СЧ-20. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 200 МПа.

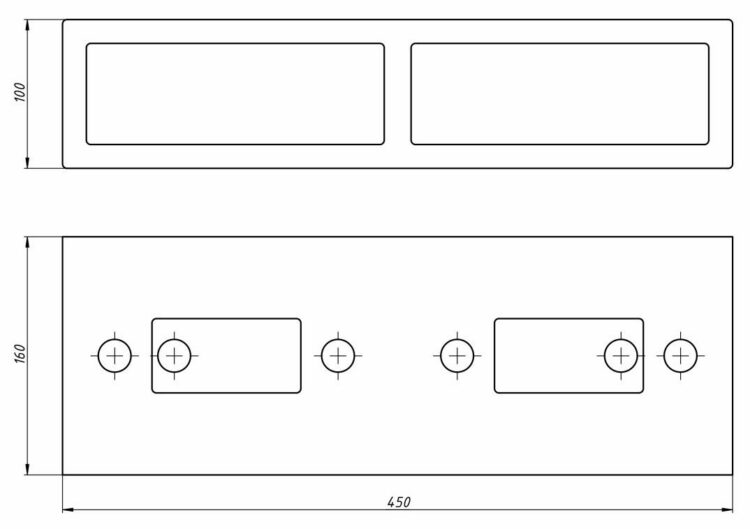

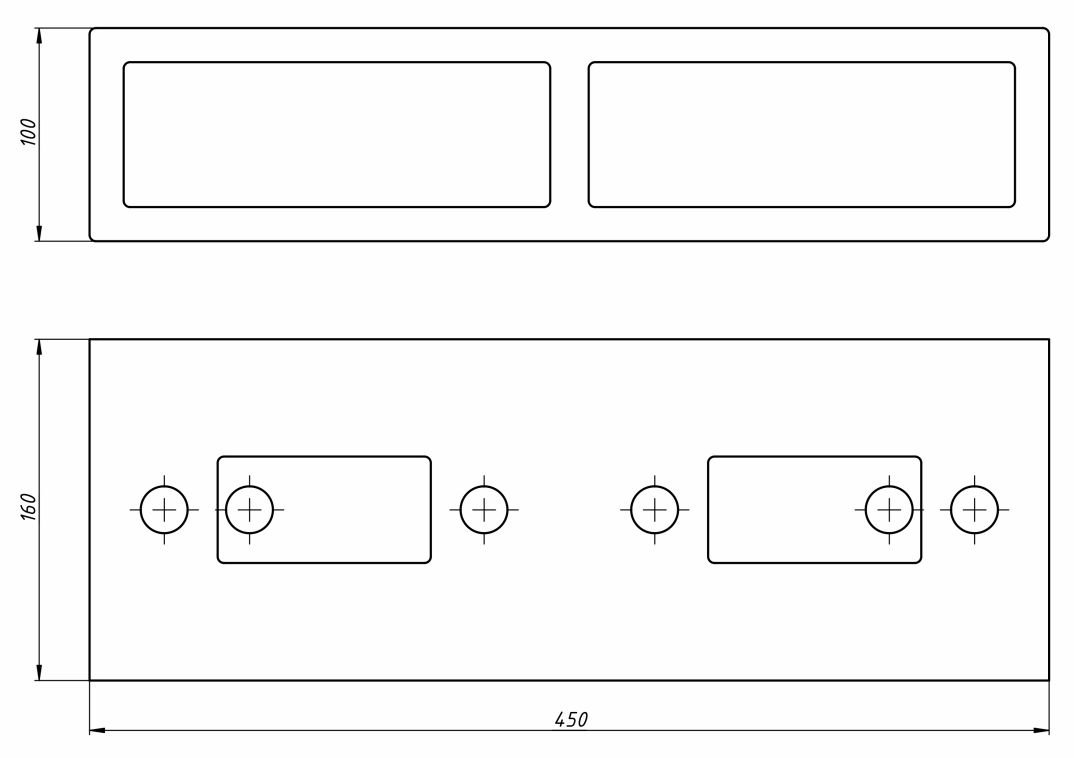

Опорный башмак Т169.00.001 имеет массивное основание толщиной до 50 мм и литое углубление под балку Т-образного сечения рамы топки. Внутренние полости и рёбра жёсткости задают распределение напряжений и снижают расход металла без ущерба для нагрузочной способности. После литья деталь подвергается отжигу для снятия внутренних напряжений и механической обработке посадочных поверхностей.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль посадочного гнезда и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества с указанием химического состава и механических свойств.

Перед отгрузкой опорный башмак консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке. Это позволяет заказчику без потерь принять деталь на склад и выдержать паузу до планового ремонта котельной установки.

Опорный башмак: совместимое оборудование

Опорный башмак Т169.00.001 устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — опора передней и задней рамы цепной решётки
• Топка ТЧЗМ-2-2,7-5,6 — комплект под несущую раму
• Топка ТЧЗМ-2-2,7-6,5 — фундаментные пятки под балки Т-сечения
• Топка ТЧЗМ-2-2,7-8,0 — увеличенный комплект из 8 опор

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т169.00.001 — этот артикул указывают в опросном листе при оформлении заказа.

При плановой замене рекомендуется одновременно проверять состояние закладных болтов и заливочного бетона: усталостное разрушение нижней опоры часто сопровождается смещением рамы и нарушением геометрии колосникового полотна.

Опорный башмак: заказ и доставка

Опорный башмак Т169.00.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами по 4–8 шт. на одну топку.

Опорный башмак отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный паллет с обвязкой стальной лентой, при крупных партиях — отдельный контейнер. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом для защиты при длительной транспортировке.

При оформлении заказа укажите номер чертежа Т169.00.001 (или эквивалентный артикул 00.1602.009 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Это сокращает время согласования с генподрядчиком и упрощает прохождение государственной экспертизы проекта реконструкции котельной.
