Колосник ведомый крайний. 23.1603.007

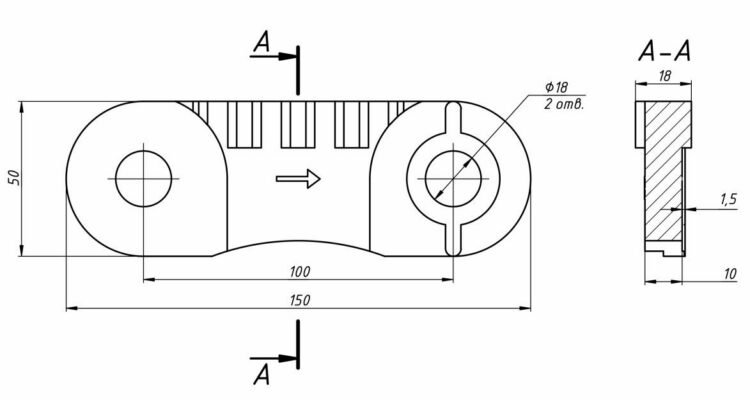

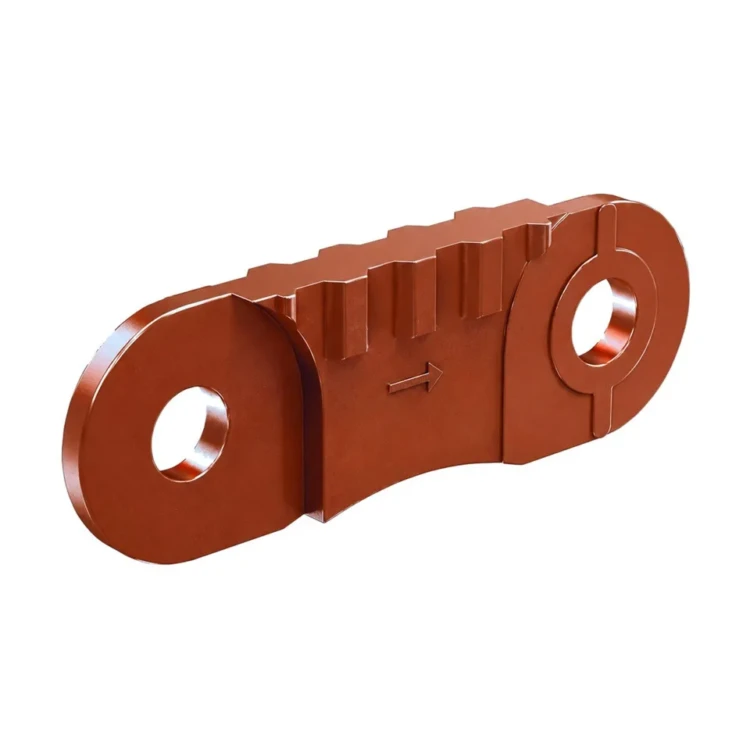

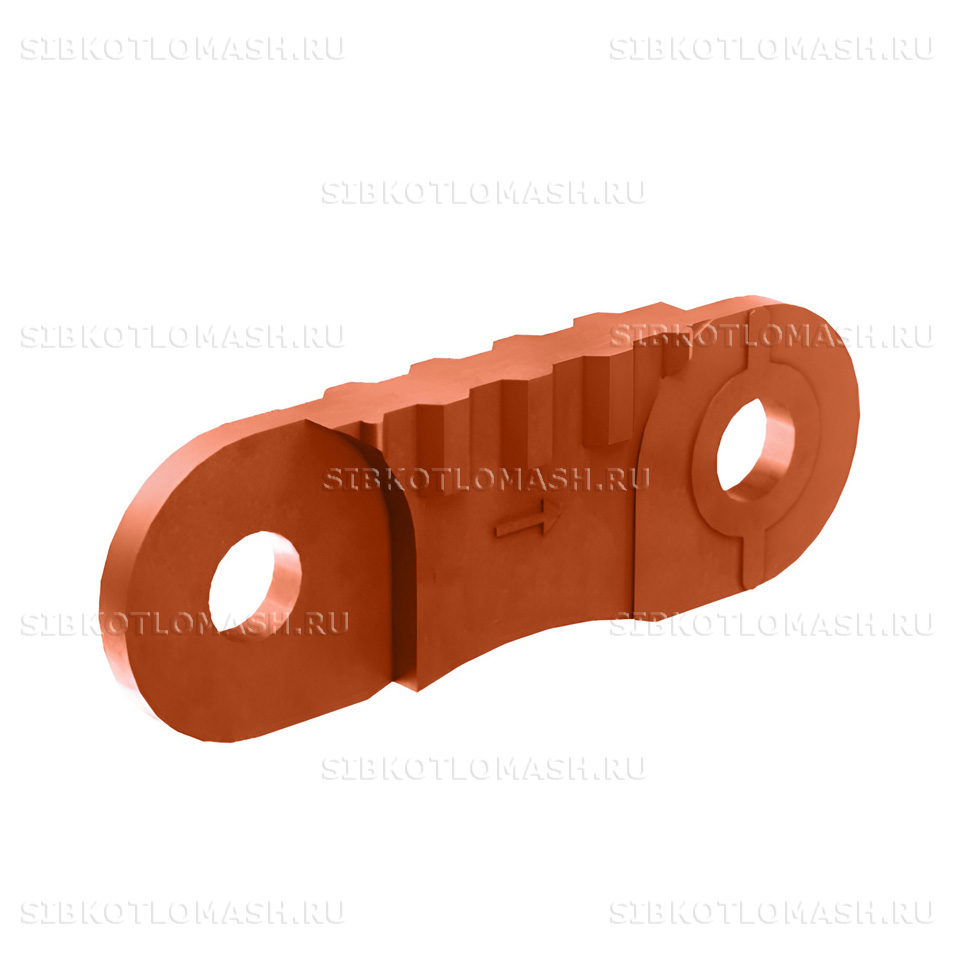

Колосник ведомый крайний 23.1603.007 — запасная часть топки ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Колосник представляет собой цельную чугунную отливку с двумя сквозными отверстиями под соединительные штыри и зубьями по нижней части. Деталь устанавливается по краям колосниковой ленты в составе механической топки с прямоходным ленточным полотном.

Колосник ведомый крайний: назначение и применяемость

Колосник ведомый крайний по чертежу 23.1603.007 в составе механической топки ТЛПХ выполняет роль образования бокового края колосниковой ленты. Геометрия колосника отличается от ведомого и ведущего исполнений тем, что одна из боковых поверхностей выполнена гладкой и плотно прилегает к чугунному боковому уплотнению щеки рамы топки. Это обеспечивает герметичность зоны горения по краю решётки и плавное скольжение края полотна без подсосов воздуха.

Колосник ведомый крайний по чертежу 23.1603.007 применяется в составе колосниковых полотен топок ТЛПХ всех модификаций — от ТЛПХ-1,1×3,0 до ТЛПХ-1,87×6,5. Количество детали на одну топку существенно зависит от длины топки и составляет от 280 штук для самой малой модификации до 700 штук и более для крупных типоразмеров. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с горящим топливом и шлаковыми отложениями, температура зоны установки до 1000 °C, истирающее воздействие чугунного бокового уплотнения щеки рамы, переменная тепловая нагрузка при пусках и остановах котла. Под эти условия подобран материал отливки.

Колосник ведомый крайний: материалы и изготовление

Колосник ведомый крайний 23.1603.007 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал применяется в отечественной котельной промышленности более полувека для колосников механических топок и сочетает приемлемую жаростойкость, износостойкость при сухом трении и относительно низкую себестоимость, что критично для массовой запчасти, заменяемой в количестве сотен штук на одну топку.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава в форму, выдержку отливки до полного остывания, выбивку из формы, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений и приёмочный контроль геометрии отверстий под соединительные штыри.

Партионный контроль качества включает химический анализ материала по плавке, испытания твёрдости и предела прочности на образцах-свидетелях, выборочный визуальный осмотр отливок на отсутствие усадочных раковин, трещин и пор, а также измерение геометрии отверстий под штыри. На каждую партию оформляется паспорт ОТК и сертификат материала с указанием марки чугуна и плавочного номера.

Лакокрасочное покрытие на отливку не наносится — оно выгорает при первом же выводе топки на рабочий режим. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой либо россыпной упаковкой в плёнку без обработки поверхностей, так как поверхность чугуна при кратковременном хранении не подвержена существенной коррозии.

Колосник ведомый крайний: совместимое оборудование

Колосник ведомый крайний 23.1603.007 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Колосник ведомый крайний 23.1603.007 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Колосник ведомый крайний: заказ и доставка

Колосник ведомый крайний 23.1603.007 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 7 до 15 рабочих дней с учётом плавки и заливки чугуна, выдержки отливок в форме, выбивки, обрубки, дробемётной очистки, термообработки и приёмочного контроля.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Колосники как массовая позиция отгружаются в деревянных ящиках, паллетах с обвязкой или мешках по 25–50 штук в зависимости от веса партии и условий транспортировки. Россыпная отгрузка возможна при крупных партиях от 500 штук. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ТЛПХ (например, ТЛПХ-1,87×4,5) и требуемое количество колосников по позиции 23.1603.007. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор полного комплекта колосникового полотна совместно с ведущими и ведомыми колосниками, штырями и звёздочками привода.
