Цепь. Т244.02.010СБ

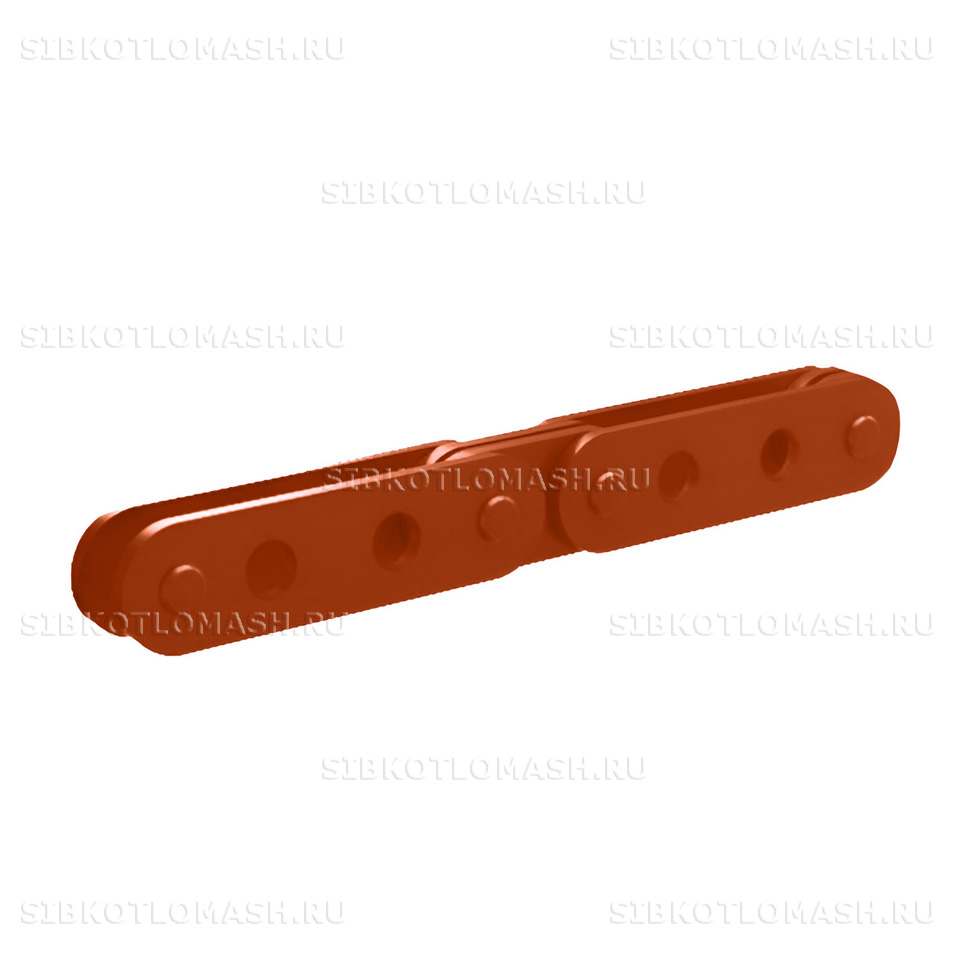

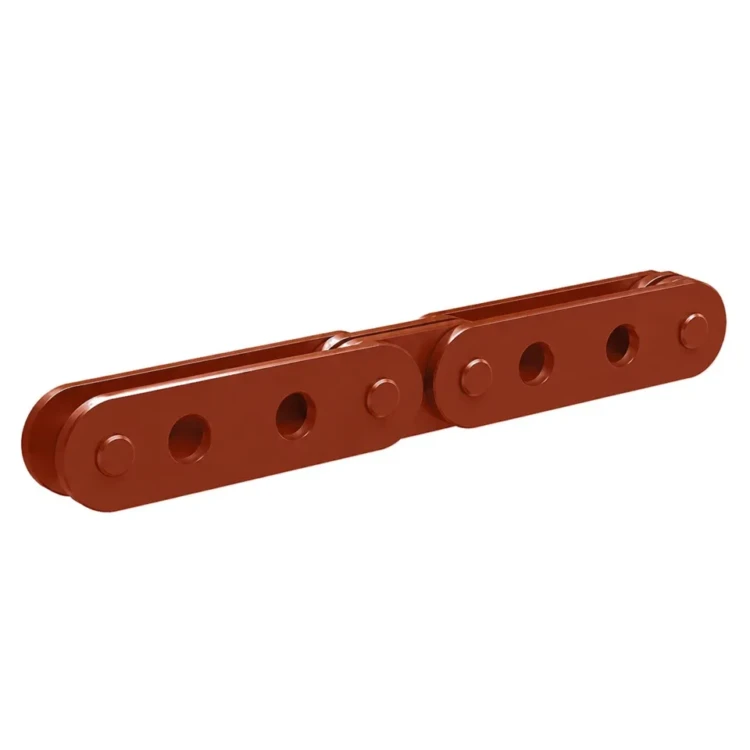

Цепь Т244.02.010СБ — запасная часть топки ТЧЗМ-2,7/4,0 производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой сборную пластинчатую цепь длиной 9750 мм из 50 звеньев, скомплектованных в 8 отрезков для удобства транспортировки и монтажа. Альтернативная заводская нумерация — 00.9496.013-01; обе маркировки относятся к одному изделию.

Цепь: назначение и применяемость

Цепь Т244.02.010СБ применяется в составе механической чешуйчатой топки ТЧЗМ-2,7/4,0 с движущимся колосниковым полотном. Две бортовые цепи устанавливаются по краям полотна и через держатели колосников несут на себе слой топлива, обеспечивая его равномерное продвижение от загрузочного бункера к зоне шлакоотбоя.

Деталь работает в условиях циклических тяговых нагрузок от приводной звёздочки, переменных температур и постоянного абразивного воздействия золы. Изготовление выполняется по утверждённой конструкторской документации с пооперационным контролем шагов между шарнирами и качества стали. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что подходит для неотапливаемых котельных и площадок под навесом.

Типовая область применения — паровые котлы серий ДЕ, КЕ и водогрейные котлы КВм, КВ-ТС, оснащённые механической топкой ТЧЗМ-2,7/4,0 для слоевого сжигания каменных и бурых углей. Это самый компактный типоразмер серии ТЧЗМ-2 с длиной решётки 4,0 м, рассчитанный на котлы паропроизводительностью около 6,5–10 т/ч.

Цепь: материалы и изготовление

Цепь изготавливается из стали 65Г по ГОСТ 14959-79 — рессорно-пружинной марганцовистой марки с содержанием углерода около 0,65 % и марганца до 1,0 %. После закалки и среднего отпуска сталь 65Г обеспечивает предел прочности порядка 980 МПа и сохраняет упругие свойства при многократных циклах нагружения, что критично для шарнирно-сборного исполнения.

Технологический процесс включает горячую штамповку пластин и осей шарниров, термообработку до требуемой твёрдости, сборку звеньев на оправках и контрольную растяжку под номинальной нагрузкой. Поставка осуществляется 8 отрезками — это упрощает упаковку, исключает изгибные напряжения при транспортировке и ускоряет монтаж непосредственно на топке.

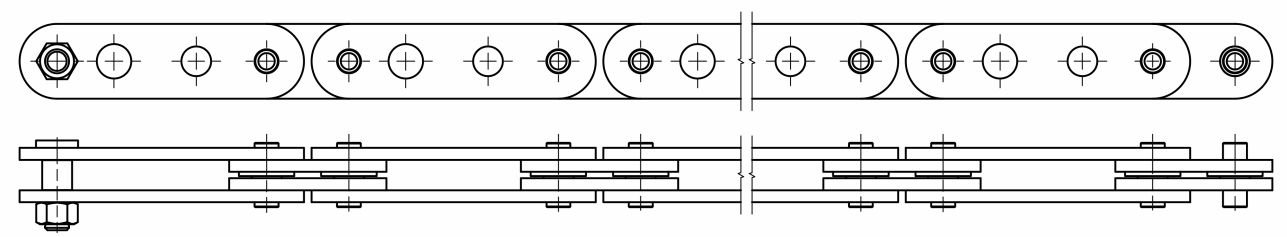

Длина изделия в сборе — 9750 мм, масса — 85,1 кг, количество звеньев — 50. Геометрия шагов и диаметры валиков выдерживаются по чертежу Т244.02.010СБ и обеспечивают прямое сопряжение с приводной звёздочкой и держателями колосников без подгонки.

При длительной эксплуатации основной ресурсный износ приходится на оси шарниров и контактные пятна пластин на стороне приводной звёздочки. По этой причине плановую замену рекомендуется проводить парой — обе бортовые цепи одновременно — с ревизией звёздочек, заднего натяжного вала и держателей колосников. Это исключает разнотяг и продлевает ресурс остальных узлов полотна. Ориентировочный ресурс в номинальном режиме — не менее 25 000 часов наработки.

Цепь: совместимое оборудование

Цепь Т244.02.010СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — пара бортовых цепей колосникового полотна длиной 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Цепь: заказ и доставка

Цепь Т244.02.010СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней. Минимальная партия не лимитирована: на одну топку требуются две бортовые цепи, поэтому возможны как поштучные отгрузки для аварийной замены, так и крупный опт для планового капремонта парка котельных перед отопительным сезоном.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Поставка отрезками удобна для упаковки в стандартный деревянный ящик или паллет с обвязкой; цепь не сминается и не страдает от изгибов при перевозке. Для крупных партий возможна отгрузка контейнером с креплением мягкими стропами.

При оформлении заказа укажите номер чертежа Т244.02.010СБ или альтернативный 00.9496.013-01 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — приводной звёздочки, держателей колосников и натяжных винтов. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта котельных перед отопительным сезоном.
