Держатель правый 6 отв. Т9.05.002; 00.7003.001

Держатель правый 6 отв. Т9.05.002 (00.7003.001) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Держатель правый 6 отв. фиксирует шесть чешуйчатых колосников на правой ветви тяговой цепи колосникового полотна и работает в зеркальной паре с одноимённым левым исполнением Т9.05.001.

Держатель правый 6 отв.: назначение и применяемость

Держатель правый 6 отв. Т9.05.002 устанавливается на правой ветви колосниковой цепи в составе цепной решётки топки ТЧЗМ-2-2,7. На шести отверстиях держателя закрепляются чешуйчатые колосники, а сама деталь крепится к звеньям тяговой цепи через два присоединительных отверстия в основании. Шестиотверстиевое исполнение применяется в типоразмерах с увеличенным колосниковым шагом по сравнению с пятиотверстиевой версией.

Держатель правый 6 отв. работает в условиях постоянного циклического нагрева и абразивного истирания при пересыпании шлака. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

При обходе приводной звёздочки правый держатель воспринимает рывковую нагрузку в противофазе к левому Т9.05.001, поэтому требования к точности отливки и термообработке у обоих типов одинаковы. Парный к нему — держатель средний 6.30.2 (00.7003.003), монтируемый в середине ширины полотна.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 60 до 120 правых держателей с шестью отверстиями в зависимости от длины колосникового полотна. При капитальном ремонте обычно меняют 30–40% держателей одной стороны цепи симметрично с левой.

Держатель правый 6 отв.: материалы и изготовление

Держатель правый 6 отв. отливается из серого чугуна марки СЧ20 по ГОСТ 1412-85. Эта марка обладает повышенным временным сопротивлением (не ниже 200 МПа) по сравнению с СЧ15 и хорошо работает на сжатие и переменные нагрузки в зоне умеренного температурного режима за пределами активной топочной зоны. Плотность сплава 7,2 г/см³.

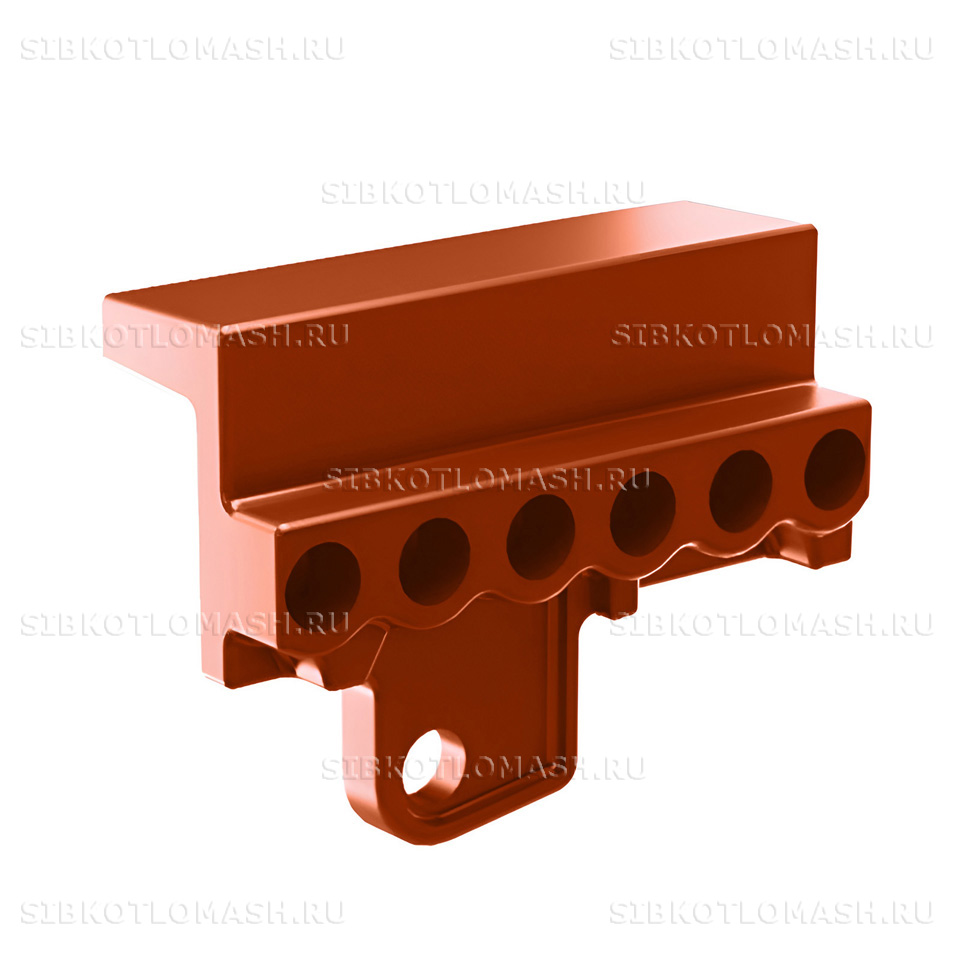

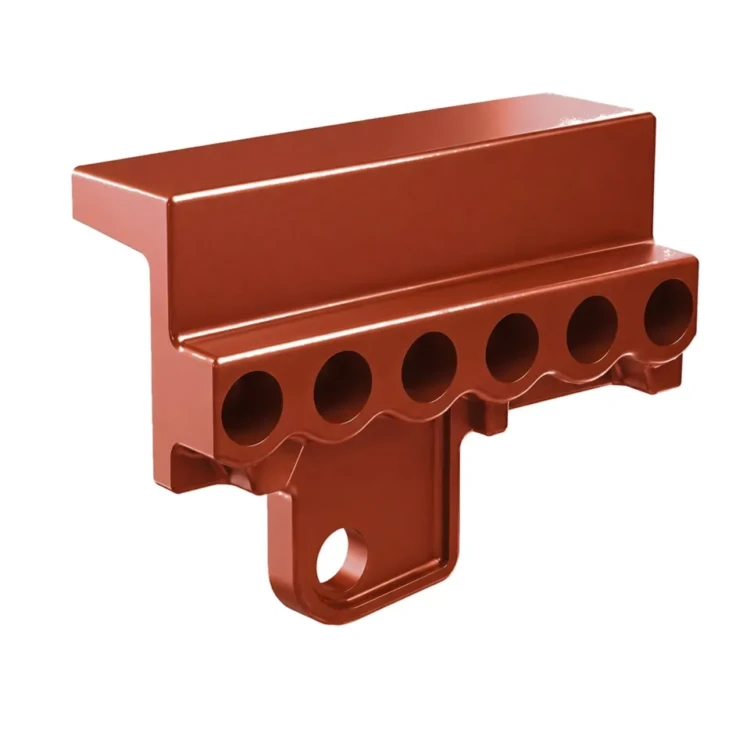

Держатель правый 6 отв. Т9.05.002 представляет собой сложную чугунную отливку с шестью гнёздами под колосники и двумя установочными отверстиями для крепления к тяговой цепи. Зеркальное расположение присоединительных приливов по сравнению с левым исполнением позволяет однозначно сориентировать деталь по ходу цепи и исключить ошибку монтажа на сборочном участке завода.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль межцентровых расстояний между отверстиями и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой держатель консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Держатель правый 6 отв.: совместимое оборудование

Держатель правый 6 отв. Т9.05.002 устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект правых держателей цепной решётки
• Топка ТЧЗМ-2-2,7-5,6 — увеличенный комплект под длинное полотно
• Топка ТЧЗМ-2-2,7-6,5 — комплект для котлов средней мощности
• Топка ТЧЗМ-2-2,7-8,0 — полный комплект из 120+ держателей

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т9.05.002 — этот артикул указывают в опросном листе при оформлении заказа.

При замене правых держателей рекомендуется одновременно проверять состояние парных левых Т9.05.001 и средних 6.30.2 держателей, а также шплинтовку колосников — асимметричный износ часто приводит к разбеганию шага полотна и просыпанию мелкого топлива.

Держатель правый 6 отв.: заказ и доставка

Держатель правый 6 отв. Т9.05.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт цепи.

Держатель отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т9.05.002 (или эквивалентный артикул 00.7003.001 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

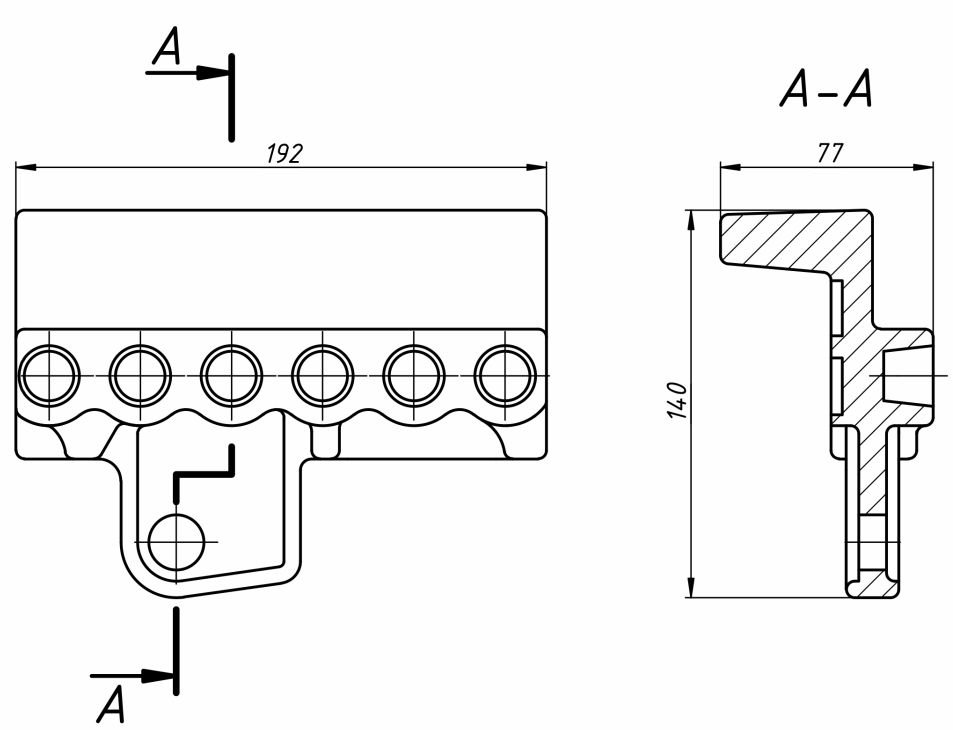

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать правые и левые держатели одновременно в равных количествах — это упрощает учёт ремонтного запаса.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
