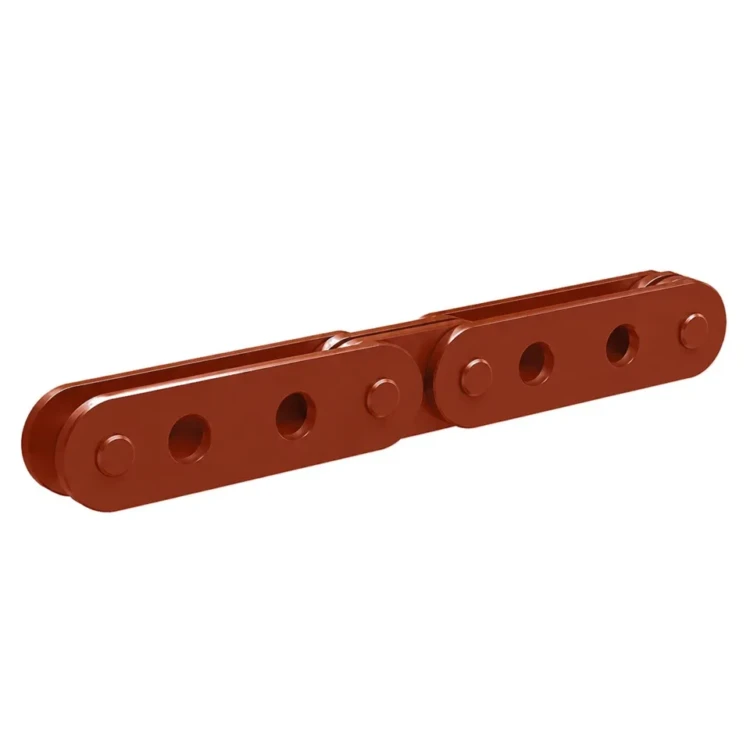

Цепь. Т15.04.010СБ

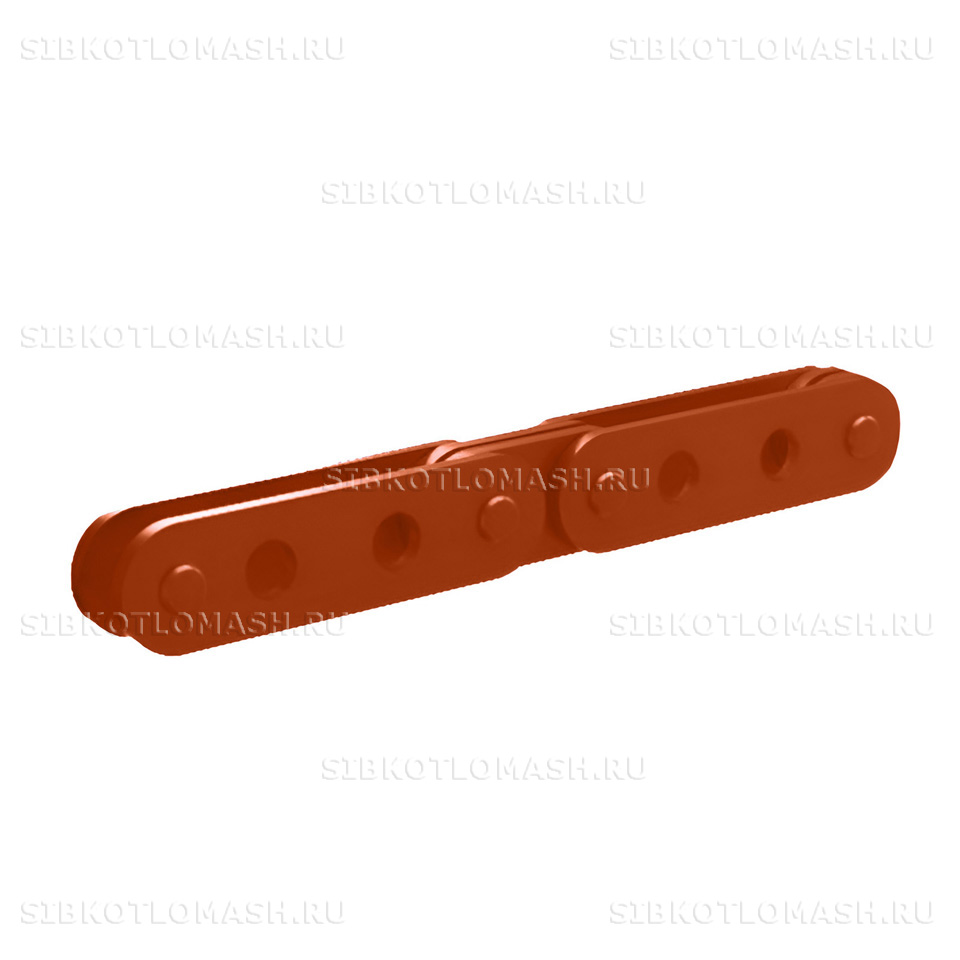

Цепь Т15.04.010СБ — запасная часть топки ТЧМ-3,07/5,6 производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой сборную пластинчатую цепь длиной 12870 мм с шарнирно соединёнными звеньями, образующую несущую основу колосникового полотна. Цепь работает в паре с противоположной по симметрии цепью полотна и приводится в движение через передний приводной вал.

Цепь: назначение и применяемость

Цепь Т15.04.010СБ применяется в составе механической чешуйчатой топки ТЧМ-3,07/5,6 с движущимся колосниковым полотном. Две таких цепи устанавливаются по бортам топки и несут на себе держатели колосников; именно цепи передают тяговое усилие от приводной звёздочки на полотно и обеспечивают непрерывное движение колосников через зону горения.

Деталь работает в условиях высоких температур, переменных тяговых нагрузок и постоянного загрязнения золой и шлаком. По этой причине изготовление ведётся по утверждённой конструкторской документации с пооперационным контролем шагов между шарнирами и качества стали. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и на открытых площадках под навесом.

Типовая область применения — котельные с паровыми и водогрейными котлами производительностью от 4 до 10 т/ч пара (или 4–10 Гкал/ч по тепловой мощности), оснащёнными механической топкой ТЧМ-3,07/5,6 в качестве слоевого устройства.

Цепь: материалы и изготовление

Цепь изготавливается из стали 65Г по ГОСТ 14959-79 — рессорно-пружинной марганцовистой марки с содержанием углерода около 0,65 % и марганца до 1,0 %. После закалки и среднего отпуска сталь 65Г обеспечивает предел прочности порядка 980 МПа и сохраняет упругие свойства при циклических нагрузках, что критично для длинной цепи с десятками шарнирных узлов.

Технологический процесс предусматривает горячую штамповку пластин и валиков, термическую обработку до требуемой твёрдости, сборку звеньев на оправках и контрольную растяжку под нагрузкой. Контроль качества включает визуальный осмотр сварных и шарнирных узлов, размерный контроль шагов между осями, а для ответственных партий — выборочную проверку твёрдости по Бринеллю и испытание на разрыв одного звена.

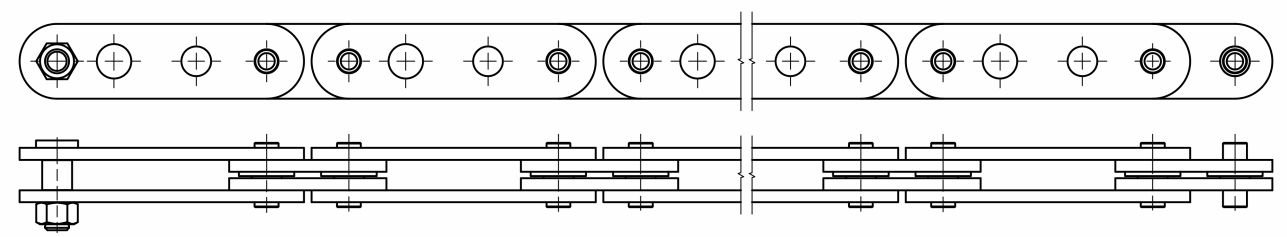

Длина изделия в сборе — 12870 мм. Масса — 115 кг. Геометрия шагов, диаметры валиков и количество звеньев выдерживаются по чертежу Т15.04.010СБ и обеспечивают прямое сопряжение цепи с приводной звёздочкой и держателями колосников без подгонки.

При длительной эксплуатации основной ресурсный износ приходится на шарнирные узлы и контактные поверхности валиков. По этой причине плановую замену рекомендуется проводить парой — обе бортовые цепи одновременно — с одновременной ревизией приводных звёздочек и натяжного винта. Это исключает разнотяг между бортами и продлевает ресурс держателей колосников. Ориентировочный ресурс при работе котла в номинальном режиме — не менее 25 000 часов наработки.

Цепь: совместимое оборудование

Цепь Т15.04.010СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Цепь: заказ и доставка

Цепь Т15.04.010СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней. Минимальная партия не лимитирована: на одну топку требуется две цепи, поэтому возможны как поштучные отгрузки для аварийной замены, так и крупный опт для планового капремонта парка котельных.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; цепь сворачивается в бухту и фиксируется проволочной скруткой. Для крупных партий возможна отгрузка контейнером с креплением мягкими стропами.

При оформлении заказа укажите номер чертежа Т15.04.010СБ и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — приводной звёздочки, держателей колосников и натяжных винтов. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта, что особенно актуально перед началом отопительного сезона.
