Цепь. Т220.06.010СБ

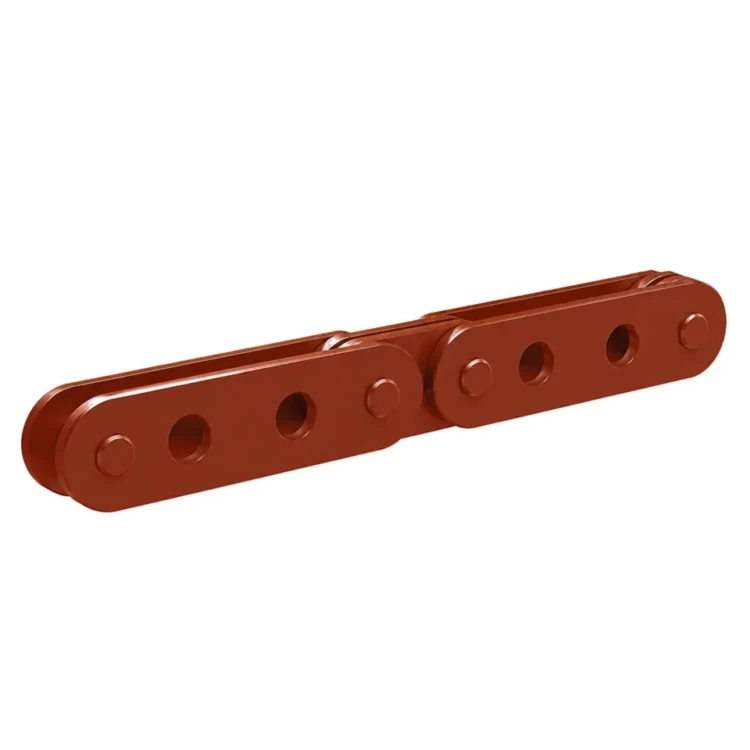

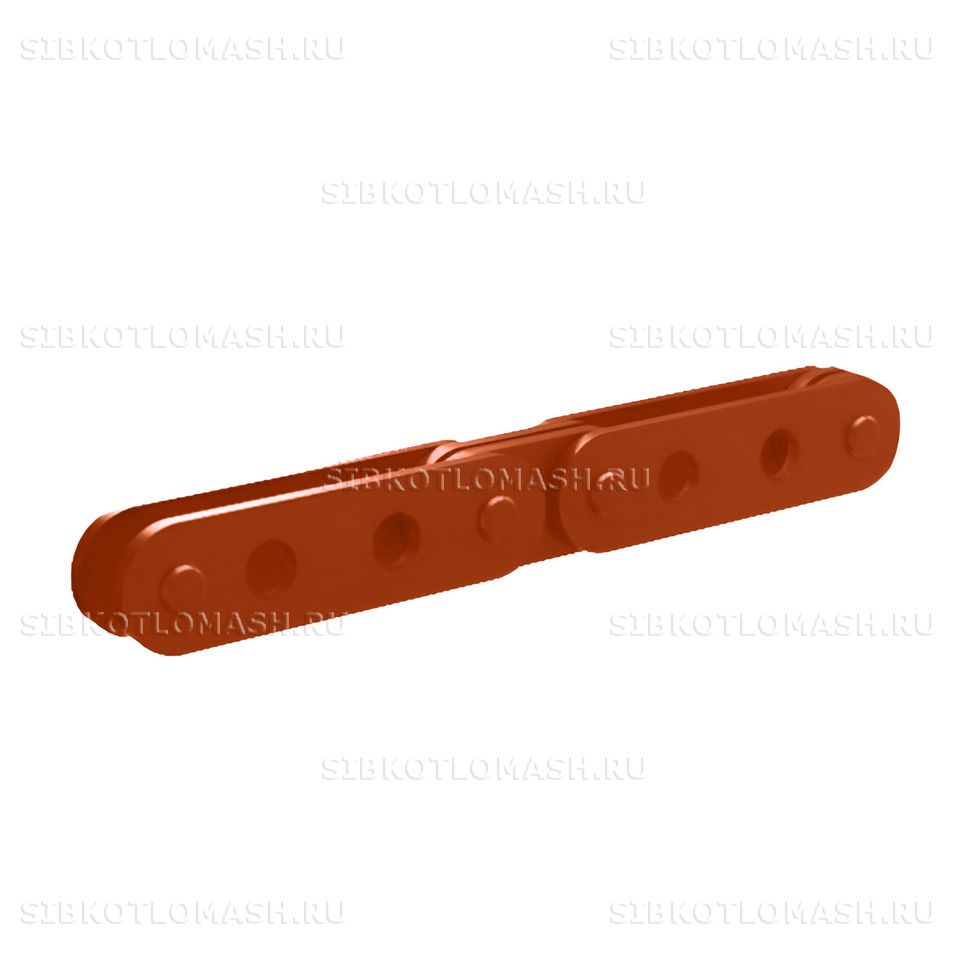

Цепь Т220.06.010СБ — запасная часть топки ТЧЗМ-2-2,7/5,6 производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой сборную пластинчатую цепь длиной 13065 мм для бортовой части колосникового полотна. Альтернативная заводская нумерация — 00.9496.013; обе маркировки относятся к одному и тому же изделию с одинаковыми размерами и массой.

Цепь: назначение и применяемость

Цепь Т220.06.010СБ применяется в составе механической чешуйчатой топки ТЧЗМ-2-2,7/5,6 с движущимся ленточным колосниковым полотном. Две бортовые цепи устанавливаются по обоим краям полотна и через держатели несут на себе колосники, перемещая слой топлива от загрузочного бункера к шлакоотбойной зоне.

Деталь работает в условиях резко изменяющихся тепловых нагрузок и непрерывного абразивного воздействия золы. По этой причине изготовление выполняется по утверждённой конструкторской документации с пооперационным контролем шагов между шарнирами и качества стали. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Типовая область применения — паровые котлы серий ДЕ, КЕ и водогрейные котлы КВм, КВ-ТС, оснащённые механической топкой ТЧЗМ-2-2,7/5,6 в качестве слоевого устройства для сжигания каменных и бурых углей. Топка устанавливается под котлами паропроизводительностью около 10–25 т/ч (пар) и тепловой мощностью до 30 Гкал/ч в водогрейном исполнении, поэтому ресурс бортовых цепей напрямую влияет на доступность всей котельной установки.

Цепь: материалы и изготовление

Цепь изготавливается из стали 65Г по ГОСТ 14959-79 — рессорно-пружинной марганцовистой марки с содержанием углерода около 0,65 % и марганца до 1,0 %. После закалки и среднего отпуска сталь 65Г сохраняет упругие свойства при многократных циклах нагружения и обеспечивает требуемую износостойкость шарнирных узлов.

Технологический процесс предусматривает горячую штамповку пластин и осей шарниров, термообработку до требуемой твёрдости, сборку звеньев на оправках и контрольную растяжку под номинальной нагрузкой. Контроль качества — визуальный осмотр шарнирных узлов, размерный контроль шагов между осями, выборочная проверка твёрдости по Бринеллю и испытание на разрыв одного звена.

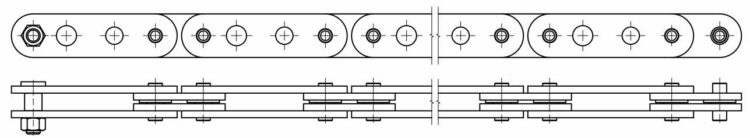

Длина изделия в сборе — 13065 мм, масса — 119 кг. Геометрия шагов и диаметры валиков выдерживаются по чертежу Т220.06.010СБ и обеспечивают прямое сопряжение цепи с приводной звёздочкой и держателями колосников без подгонки.

При длительной эксплуатации основной ресурсный износ приходится на оси шарниров и контактные поверхности пластин в зоне переменной кривизны. По этой причине плановую замену рекомендуется проводить парой — обе бортовые цепи одновременно — с ревизией приводной звёздочки, заднего натяжного вала и держателей колосников. Это исключает разнотяг между бортами и продлевает ресурс остальных узлов колосникового полотна. Ориентировочный ресурс в номинальном режиме — не менее 25 000 часов наработки.

Цепь: совместимое оборудование

Цепь Т220.06.010СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — пара бортовых цепей колосникового полотна длиной 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Цепь: заказ и доставка

Цепь Т220.06.010СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней. Минимальная партия не лимитирована: на одну топку требуется две бортовые цепи, поэтому возможны как поштучные отгрузки для аварийной замены, так и крупный опт для планового капремонта парка котельных перед отопительным сезоном.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; цепь сворачивается в бухту и фиксируется проволочной скруткой. Для крупных партий возможна отгрузка контейнером с креплением мягкими стропами.

При оформлении заказа укажите номер чертежа Т220.06.010СБ или альтернативный 00.9496.013 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — приводной звёздочки, держателей колосников и натяжных винтов. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта, что особенно важно перед началом отопительного сезона, когда потребность в запасных цепях растёт лавинообразно.
