Винт натяжной. Т22.02.001-01

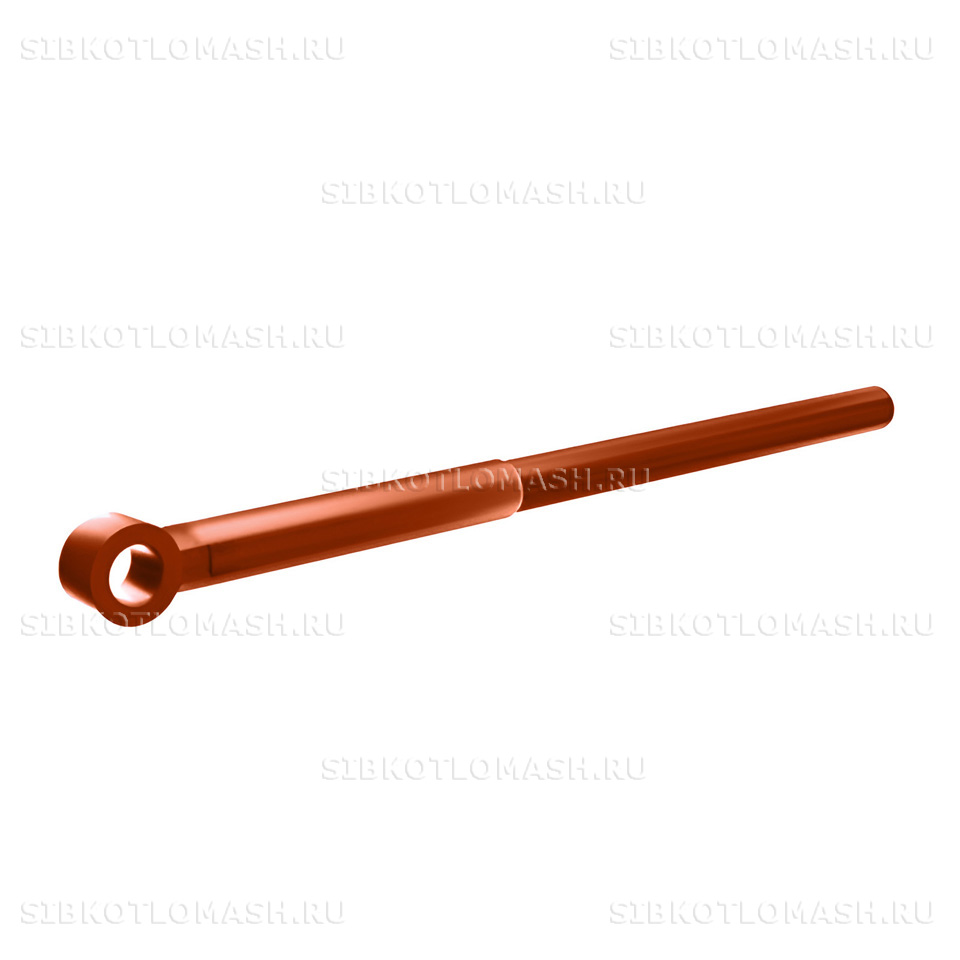

Винт натяжной Т22.02.001-01 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальной резьбовой винт длиной 760 мм, массой 7,2 кг — самая длинная модификация в типоряду натяжных винтов задней опоры. Применяется на типоразмерах топок с увеличенным ходом регулировки натяжения цепей колосникового полотна.

Винт натяжной: назначение и применяемость

Винт натяжной Т22.02.001-01 устанавливается в задней опоре колосникового полотна топки ТЧЗМ и обеспечивает максимальный диапазон регулировки натяжения бортовых цепей. Удлинённая модификация (760 мм против 460 мм у базовой Т22.02.001) применяется на топках с большой длиной колосникового полотна, где требуется значительный ход компенсации удлинения цепей при длительной эксплуатации.

Помимо ТЧЗМ деталь используется в топках ТЛЗМ, где аналогичная задняя опора требует увеличенного хода регулировки. На одну топку устанавливается два винта Т22.02.001-01 — по одному с каждой стороны заднего вала, с зеркально установленными корпусами подшипников. Регулировка натяжения производится синхронно с обеих сторон для исключения перекоса колосникового полотна.

Условия работы — статическое осевое усилие до 50 кН при затяжке, вибрационные нагрузки от движущегося полотна, абразивная пыль в зоне резьбы. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Винт натяжной: материалы и изготовление

Винт натяжной Т22.02.001-01 изготавливается из стали 40Х по ГОСТ 4543-2016 — легированной улучшаемой марки с содержанием хрома 0,8–1,1 %. После закалки и среднего отпуска сталь 40Х показывает временное сопротивление разрыву порядка 980 МПа, что обеспечивает работу винта без остаточных деформаций при паспортном осевом усилии затяжки.

Технологический процесс включает черновую токарную обработку заготовки в размер 760 мм, термическую улучшающую обработку, чистовое точение, нарезку метрической резьбы по всей рабочей длине и фрезерование шестигранной головки. Длинная резьбовая часть требует особого внимания к прямолинейности винта — отклонения от оси прямо влияют на свинчиваемость и износ резьбы при работе под нагрузкой.

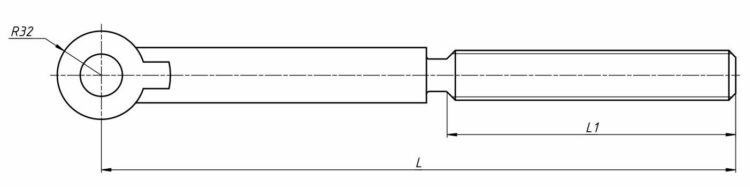

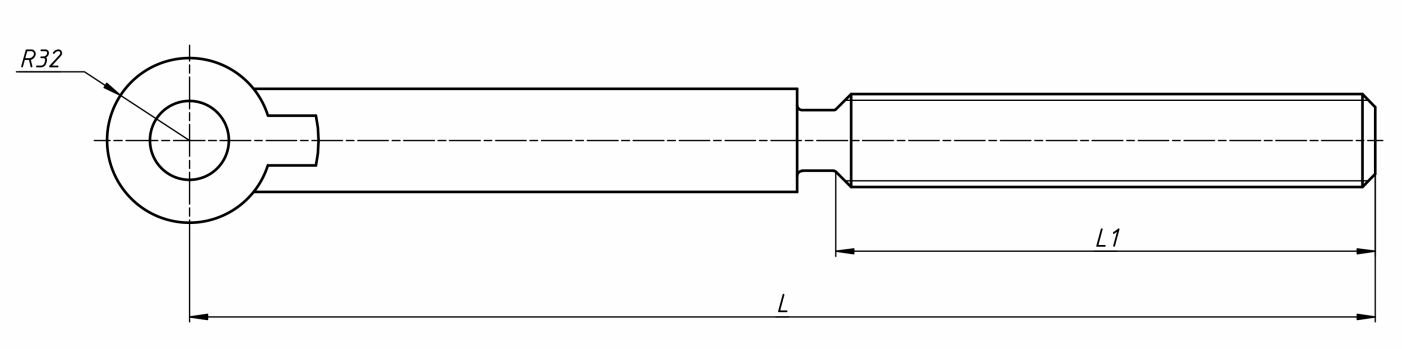

Габаритные размеры — Ø40 × L760 мм, масса 7,2 кг. Это самая длинная модификация в серии: базовая Т22.02.001 (460 мм), -02 (570 мм) и -03 (680 мм) короче. Срок службы при штатных режимах — не менее 30 000 часов наработки. Износ выражается в стирании витков резьбы и забоях на гранях головки при многократных регулировках.

Контроль качества: визуальный осмотр резьбы и шестигранника, размерный контроль длины и диаметра, проверка геометрии резьбы калибром, проверка прямолинейности по индикатору, проверка твёрдости после термообработки в пределах НВ 235–262.

Винт натяжной: совместимое оборудование

Винт натяжной Т22.02.001-01 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Винт натяжной: заказ и доставка

Винт натяжной Т22.02.001-01 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней с учётом термообработки стали 40Х и нарезки резьбы на удлинённой заготовке. Минимальная партия не лимитирована: возможна как поштучная отгрузка, так и комплект из 2 винтов на одну заднюю опору или 4-6 винтов под полный ремонт с учётом запаса.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик с обвязкой; резьба покрывается консервирующей смазкой и защищается полиэтиленовой плёнкой для предохранения от загрязнения при транспортировке. Для крупных партий доступна отгрузка контейнером с фиксацией мягкими прокладками.

При оформлении заказа укажите номер чертежа Т22.02.001-01 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня. Часто заказывается комплектно с другими модификациями серии (базовая Т22.02.001, -02 и -03) — это полный набор натяжных винтов разной длины для парка котельных. Для постоянных клиентов согласуются индивидуальные графики отгрузок.
