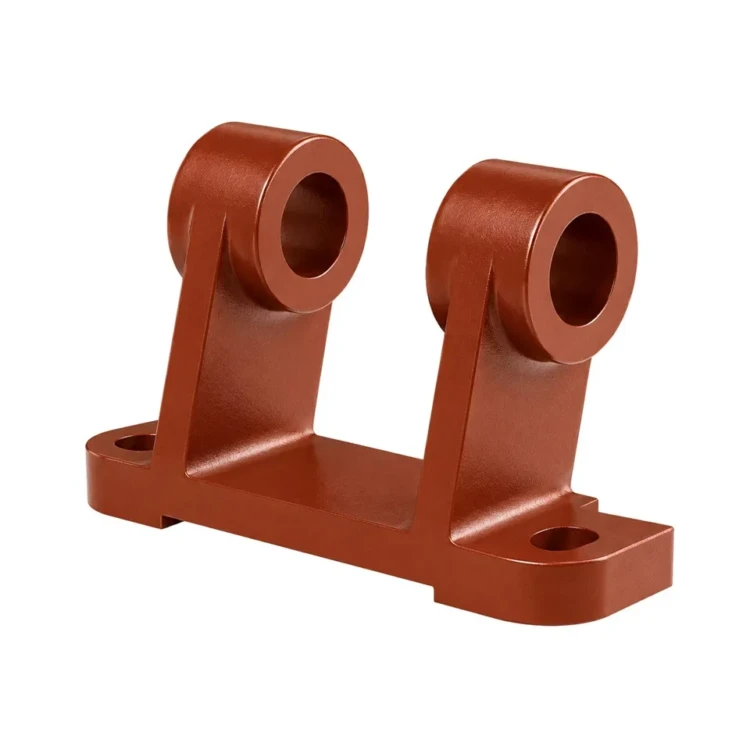

Стойка. 00.1609.006

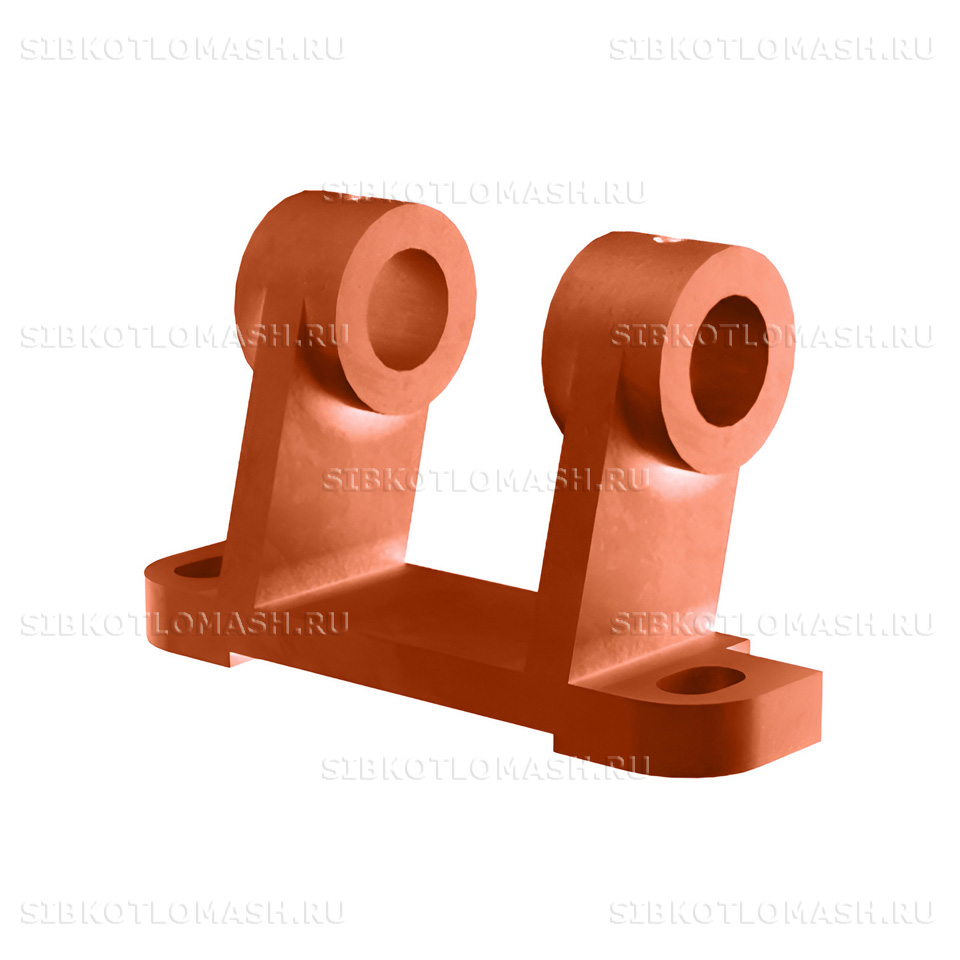

Стойка ТШПМ 00.1609.006 — литая чугунная деталь, опорный элемент рамы привода топки с шурующей планкой ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Стойка ТШПМ устанавливается в составе сборной рамы привода и несёт на себе ходовую часть каретки шурующей планки с роликами и направляющими.

Применение оригинальной детали по утверждённой конструкторской документации обеспечивает геометрическую целостность рамы привода и стабильное положение направляющих под качение каретки. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Стойка ТШПМ: назначение и применяемость

Стойка ТШПМ 00.1609.006 применяется в составе механических топок с шурующей планкой ТШПм-1,5, ТШПм-2,0, ТШПм-2,5 и модернизированных серии М. Деталь служит опорным элементом сборной рамы привода и фиксирует положение направляющих под качение каретки шурующей планки относительно фундаментной плиты топки. На раму привода устанавливается несколько стоек, формирующих жёсткую опорную базу для всей кинематики привода. Стойка крепится к фундаментной плите анкерными болтами с центрирующими штифтами для точной установки.

В рабочем цикле деталь воспринимает статические нагрузки от веса каретки, штанги и шурующей планки, динамические нагрузки от движения каретки, вибрационные нагрузки от работы редуктора и моменты от боковых усилий при перекосах в кинематике. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенных стоек сохраняет геометрию сборной рамы привода, исключает проседание направляющих и поддерживает плавный ход каретки шурующей планки в режиме штатной эксплуатации.

Стойка ТШПМ: материалы и изготовление

Стойка ТШПМ 00.1609.006 изготавливается литьём из серого чугуна СЧ15 по ГОСТ 1412-85. Этот сплав применяется для литых опорных деталей машин средней нагруженности и обладает оптимальным сочетанием прочности, демпфирующих свойств и хорошей литейной технологичностью при изготовлении деталей сложной формы с интегрированными опорными площадками, посадочными отверстиями и рёбрами жёсткости. Плотность чугуна — 7,1 г/см³, твёрдость в состоянии поставки — 163–229 HB, временное сопротивление на разрыв — не менее 150 МПа.

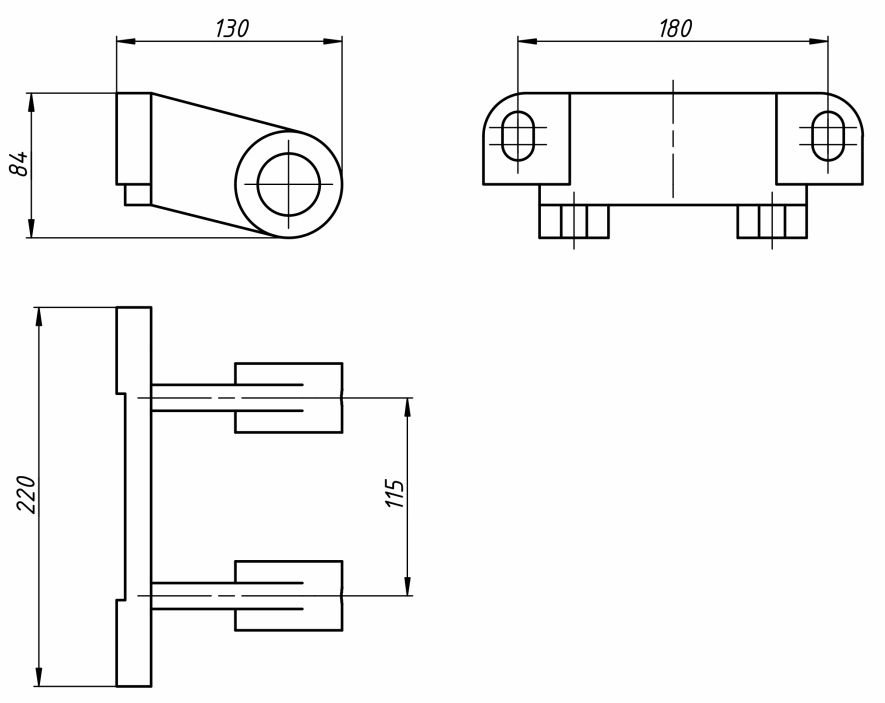

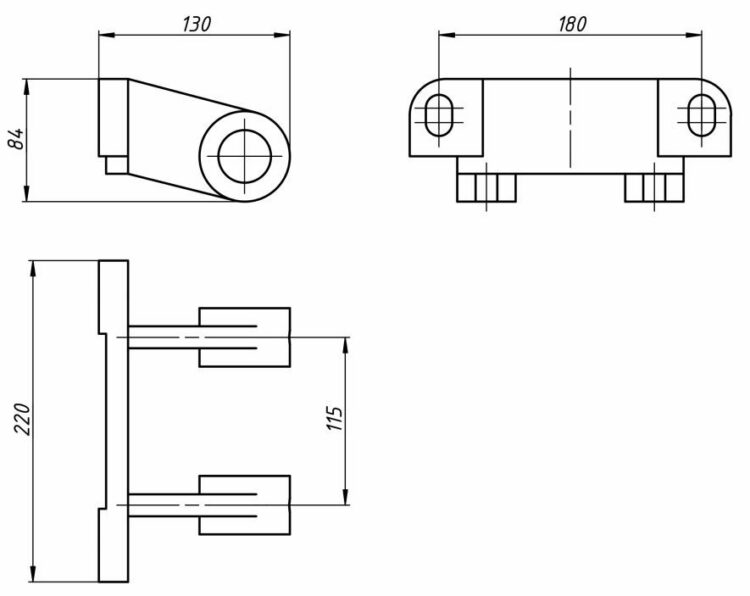

Технологический процесс изготовления включает плавку чугуна в индукционной печи с контролем химического состава, формовку в песчано-глинистые смеси с дополнительными стержнями для формирования внутренних полостей и рёбер жёсткости, заливку расплава и термообработку отжигом для снятия литейных напряжений. Далее отливка проходит дробемётную очистку и механическую обработку опорных поверхностей крепления к фундаментной плите, посадочных отверстий под штифты и направляющих по чертежу 00.1609.006. Каждая отливка контролируется на отсутствие трещин, усадочных раковин и пор методом визуально-измерительного контроля.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении обеспечивается консервационной смазкой обработанных опорных поверхностей.

Стойка ТШПМ: совместимое оборудование

Стойка ТШПМ 00.1609.006 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 00.1609.006. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Стойка ТШПМ: заказ и доставка

Стойка ТШПМ 00.1609.006 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 10 до 15 рабочих дней с момента подтверждения заявки, что включает плавку чугуна, заливку формы с применением сложных стержней, термообработку отжигом, дробемётную очистку и механическую обработку опорных поверхностей крепления и посадочных отверстий. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой и торцевыми защитными вставками, что предотвращает сколы кромок чугунной отливки и деформацию обработанных опорных поверхностей при перевозке. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.1609.006, типоразмер топки ТШПМ и требуемое количество стоек на раму привода. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей рамы привода (анкерные болты, центрирующие штифты, направляющие) в составе одной отгрузки.
