Ролик опоры каретки. 11.01.148; 00.1340.001

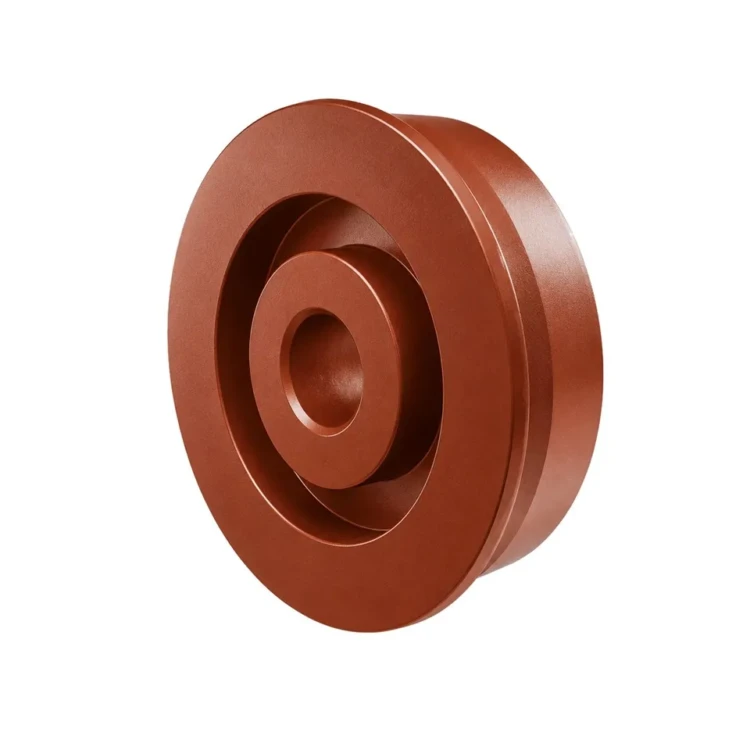

Ролик опоры каретки ТШПМ 11.01.148 — литая чугунная деталь, запасная часть опоры каретки привода шурующей планки топки производства КЗ «Сибкотломаш» г. Бийск. Ролик опоры каретки ТШПМ устанавливается в литой корпус опоры и обеспечивает качение каретки по направляющей раме привода с минимальным сопротивлением.

Применение оригинальной детали по утверждённой конструкторской документации обеспечивает плавный ход каретки в направляющих и предотвращает увеличение сопротивления привода из-за изношенных роликов. На каждую партию завод оформляет паспорт ОТК и сертификат материала. Аналог нумерации — 00.1340.001 для топок типоразмеров ТШПм-1,5/2,0/2,5.

Ролик опоры каретки ТШПМ: назначение и применяемость

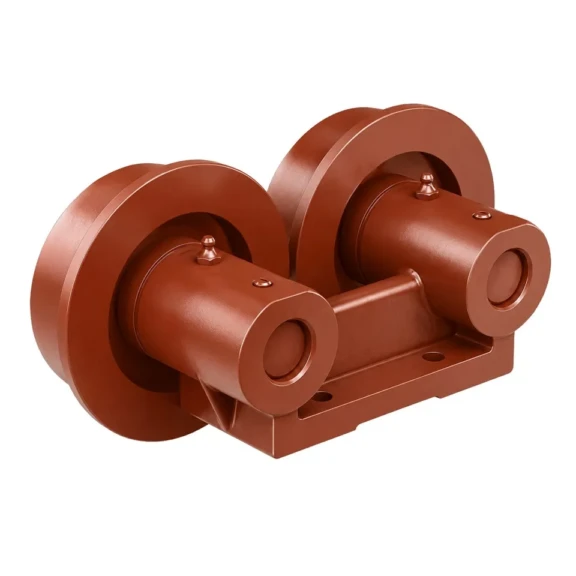

Ролик опоры каретки ТШПМ 11.01.148 применяется в составе механической топки с шурующей планкой ТШПм-1,45 (раннее производство), а аналог 00.1340.001 — в составе ТШПм-1,5, ТШПм-2,0 и ТШПм-2,5 базового исполнения и серии М. Деталь устанавливается на ось ролика внутри корпуса опоры 00.1426.004СБ или 00.1669.025СБ и катится по направляющей раме привода во время возвратно-поступательного движения каретки шурующей планки. Конструкция предусматривает работу со скользящей втулкой 00.4520.021, запрессованной в литой корпус опоры.

В рабочем цикле деталь воспринимает циклические радиальные нагрузки от веса каретки и штанги шурующей планки, ударные нагрузки при реверсе движения и абразивное воздействие угольной пыли. Климатическое исполнение по ГОСТ 15150-69 — У2.

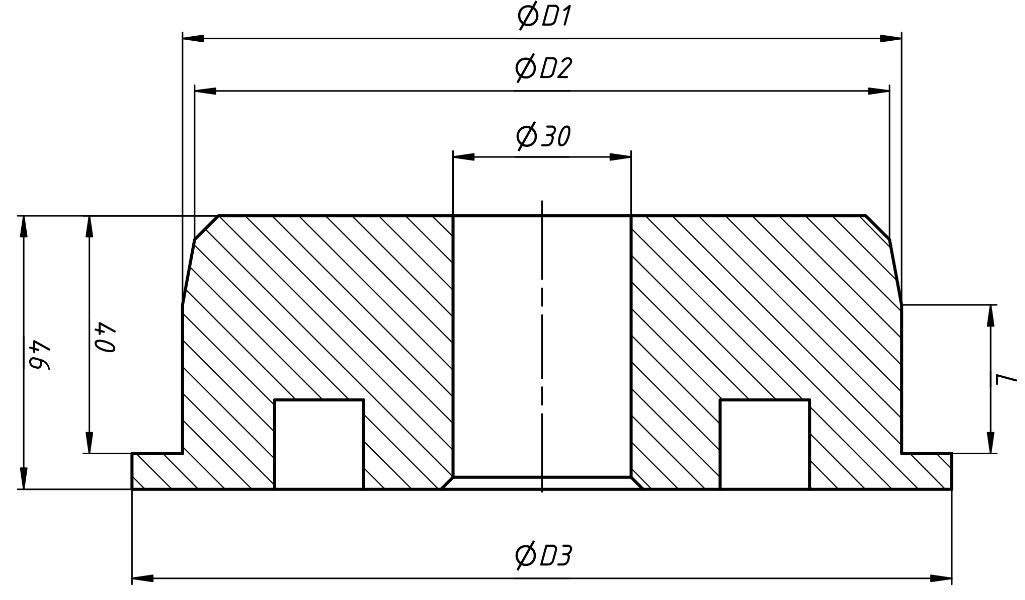

Своевременная замена изношенных роликов сохраняет геометрию опорной группы каретки, предотвращает увеличение зазоров и поддерживает плавный ход привода. Размеры детали по чертежу — наружный диаметр от 95 до 138 мм, ширина по типоразмеру.

Ролик опоры каретки ТШПМ: материалы и изготовление

Ролик опоры каретки ТШПМ 11.01.148 изготавливается литьём из серого чугуна СЧ15 по ГОСТ 1412-85. Этот сплав обладает оптимальным сочетанием прочности, демпфирующих свойств и обрабатываемости резанием, а пластинчатая форма графитовых включений эффективно гасит вибрации привода. Плотность чугуна — 7,1 г/см³, твёрдость в состоянии поставки — 163–229 HB, временное сопротивление на разрыв — не менее 150 МПа. Для увеличения износостойкости рабочей поверхности возможна закалка ТВЧ до 45–50 HRC по требованию заказчика.

Технологический процесс изготовления включает плавку чугуна в индукционной печи с контролем химического состава, формовку в песчано-глинистые смеси с центральным стержнем для формирования внутреннего отверстия под ось, заливку расплава и термообработку отжигом для снятия литейных напряжений. Далее отливка подвергается токарной обработке наружной рабочей поверхности с минимальным биением, расточке внутреннего отверстия и финишному шлифованию рабочих поверхностей по чертежу 11.01.148 либо 00.1340.001. Каждая отливка контролируется на отсутствие пор, раковин и трещин методом визуально-измерительного контроля.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении обеспечивается консервационной смазкой обработанных поверхностей.

Ролик опоры каретки ТШПМ: совместимое оборудование

Ролик опоры каретки ТШПМ 11.01.148 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой (аналог 00.1340.001);
• Топка ТШПм-2,0 — базовое исполнение средней механической топки (аналог 00.1340.001);
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности (аналог 00.1340.001);
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением.

Деталь также востребована при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу 11.01.148 или 00.1340.001. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Ролик опоры каретки ТШПМ: заказ и доставка

Ролик опоры каретки ТШПМ 11.01.148 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 7 до 12 рабочих дней с момента подтверждения заявки, что включает плавку чугуна, формовку и заливку в кокильную или песчаную форму, термообработку отжигом, токарную обработку с минимальным биением, расточку внутреннего отверстия и финишное шлифование. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — картонная коробка с защитным наполнителем или деревянный ящик для крупных партий. Для оптовых заказов возможна отгрузка контейнером. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 11.01.148 (для ТШПм-1,45) или аналог 00.1340.001 (для ТШПм-1,5/2,0/2,5) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей опорной группы (опора каретки, корпус опоры, ось ролика, втулка) в составе одной отгрузки.
