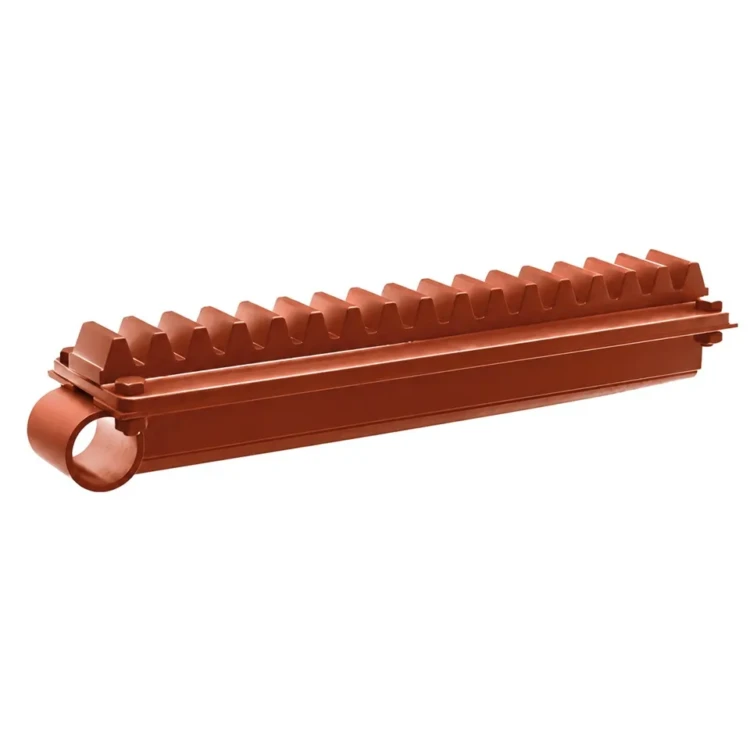

Штанга топки. 00.9457.066СБ

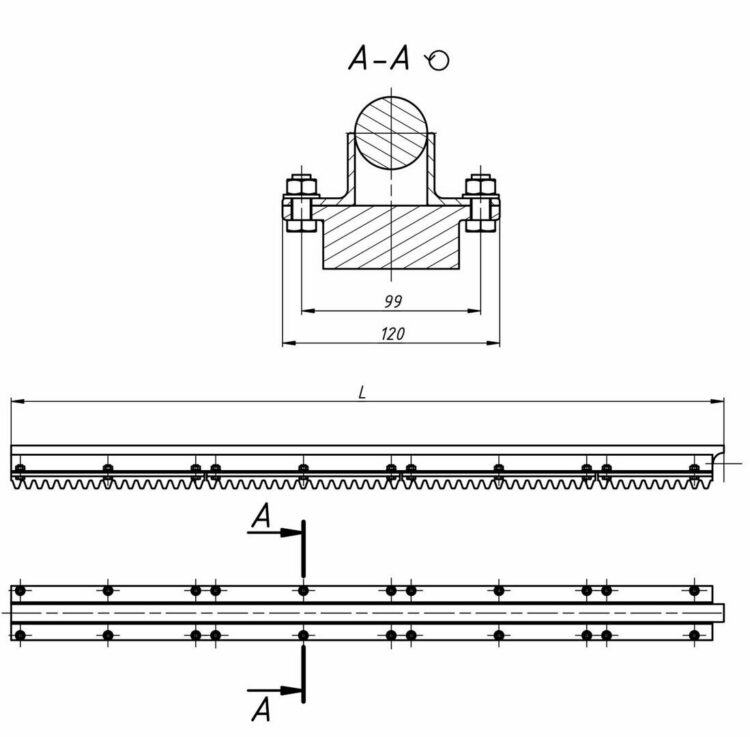

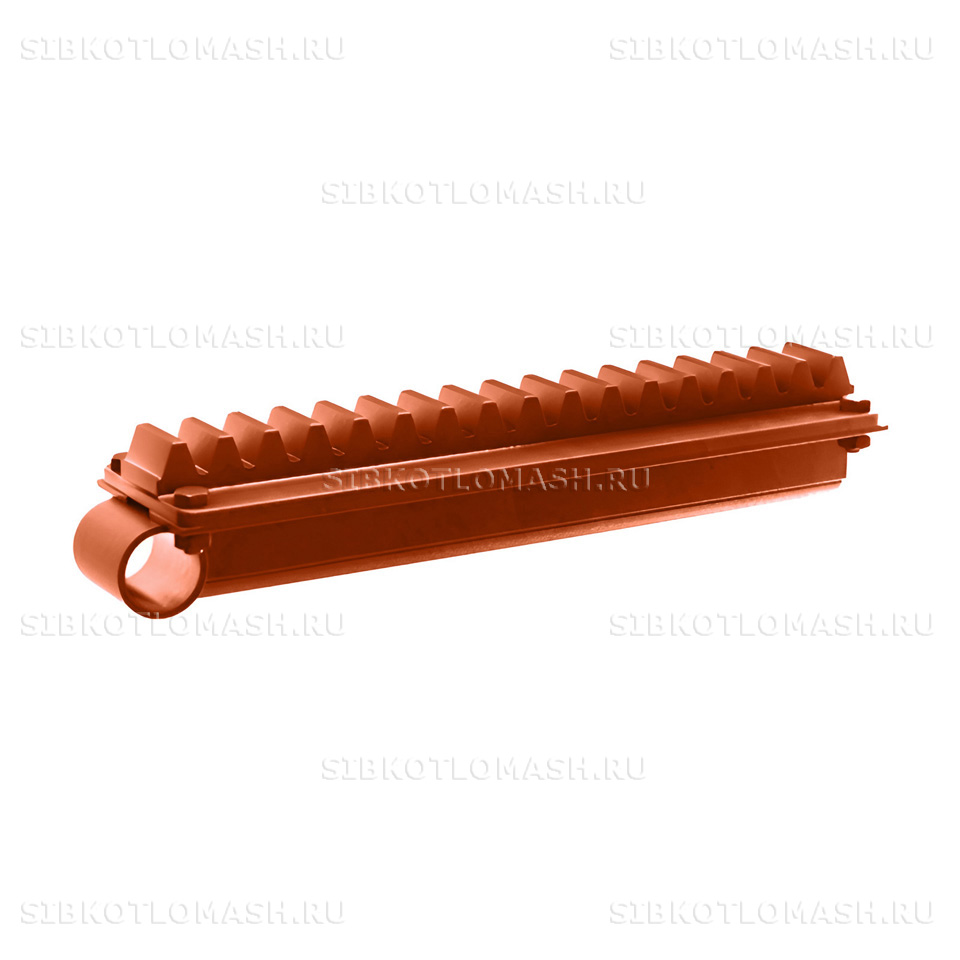

Штанга топки 00.9457.066СБ — узел в сборе, запасная часть механической топки с шурующей планкой ТШПМ повышенной мощности производства КЗ «Сибкотломаш» г. Бийск. Узел представляет собой стальную штангу длиной 2245 мм с приваренными элементами крепления, на которую монтируется шурующая планка для возвратно-поступательного движения по колосниковому полотну.

Применение оригинального узла по утверждённой конструкторской документации обеспечивает корректное движение шурующей планки в направляющих и предотвращает заклинивание из-за деформации крепёжных кронштейнов. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Штанга топки: назначение и применяемость

Штанга топки 00.9457.066СБ применяется в составе механической топки с шурующей планкой типа ТШПм-2,5 и модернизированного исполнения ТШПм-2,5М повышенной мощности. Узел отличается от штанги для топок малой и средней мощности увеличенной до 2245 мм длиной — соответственно длине колосникового полотна большего типоразмера. Узел устанавливается на каретку привода и крепится к ней разъёмным соединением, а к свободному концу штанги монтируется шурующая планка через комплект крепёжных элементов.

В рабочем цикле узел совершает возвратно-поступательное движение по направляющим, заставляя шурующую планку проталкивать слой топлива по всей длине колосникового полотна 2,5 м и удалять прогоревший шлак в зольный бункер. Узел воспринимает повышенные изгибные нагрузки от сопротивления более глубокого слоя топлива, циклические термические напряжения от излучения горящего угля и абразивное истирание в зоне прохода через сальники корпуса топки. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенных штанг сохраняет геометрию направляющих, предотвращает заклинивание шурующей планки и поддерживает производительность котельной установки.

Штанга топки: материалы и изготовление

Штанга топки 00.9457.066СБ изготавливается из конструкционной углеродистой стали Сталь 45 по ГОСТ 1050-2013 с временным сопротивлением на разрыв не менее 600 МПа и пределом текучести 355 МПа. Этот материал применяется для деталей механизмов, работающих под знакопеременной нагрузкой и обладает оптимальным сочетанием прочности, ударной вязкости и обрабатываемости резанием. Плотность стали — 7,85 г/см³, твёрдость в нормализованном состоянии — 170–215 HB.

Технологический процесс изготовления узла включает резку стального прутка или толстолистового проката на заготовки требуемой длины, токарную обработку штанги с протяжкой опорных шеек, сборку и сварку штанги с крепёжными элементами полуавтоматической сваркой в среде защитного газа, нормализацию для снятия сварочных напряжений и финишную механическую обработку посадочных мест под установку в направляющие топки. Сборочный узел контролируется на прямолинейность по всей длине 2245 мм с допуском не более 1 мм на погонный метр, на отсутствие сварочных дефектов методом визуально-измерительного контроля и проверкой геометрии креплений по чертежу 00.9457.066СБ.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой обработанных поверхностей.

Штанга топки: совместимое оборудование

Штанга топки 00.9457.066СБ устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-2,5 — базовое исполнение механической топки повышенной мощности с шурующей планкой;
• Топка ТШПм-2,5М — модернизированный типоразмер топки повышенной мощности с цепным шлакоудалением;
• Топка ТШПм-2,0М — родственное исполнение средней топки серии М (для специальных модификаций с увеличенным ходом планки);
• Топка ТШПм-2,0 — базовое исполнение средней топки (применяется со штангой 00.9457.019СБ меньшей длины);
• Топка ТШПм-1,5М — родственный типоразмер для специальных модификаций.

Узел также востребован при капитальном ремонте котельных установок типа КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ повышенной мощности. Совместимость подтверждается контрольной примеркой по чертежу 00.9457.066СБ. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Штанга топки: заказ и доставка

Штанга топки 00.9457.066СБ поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 10 до 15 рабочих дней с момента подтверждения заявки, что включает резку проката, токарную обработку, сборку и сварку узла, нормализацию для снятия сварочных напряжений и приёмочный контроль геометрии длинномерной заготовки. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами на полную замену по группе котельной.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Длинномерный узел длиной 2245 мм отгружается на удлинённом паллете либо в собственном деревянном ложементе с обвязкой металлической лентой и торцевыми защитными вставками. Это предотвращает повреждение опорных шеек и обеспечивает сохранность прямолинейности штанги при перевозке. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа 00.9457.066СБ, типоразмер топки ТШПМ-2,5 или ТШПм-2,5М и требуемое количество штанг. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей шурующей планки и кареток привода в составе одной отгрузки.
