Топка ТШПм-2,0М

Топка ТШПм-2,0М — модернизированная версия моноблочной механической топки ТШПм-2,0 с шурующей планкой и водоохлаждаемой колосниковой решёткой для слоевого сжигания каменных и бурых углей повышенной влажности под водогрейным котлом серии КВм мощностью 1,6–2,0 МВт либо паровыми котлами 1,0–3,0 т/ч.

Топка ТШПм-2,0М: назначение и область применения

Топка ТШПм-2,0М рассчитана на отопительные и производственные котельные малой мощности, работающие на буром угле повышенной влажности — котельные посёлков и сельских населённых пунктов Сибири и Дальнего Востока, цеха молочной и пищевой переработки, тепличные хозяйства, лесхозы. Главное отличие от базовой ТШПм-2,0 — расширение допустимой влажности топлива и усиление узлов привода для абразивных бурых углей.

В обозначении ТШПм-2,0М буква «М» означает «модернизированная» — типоразмер сохраняет тепловую мощность 2,0 МВт и активную площадь решётки 1,75 м² базовой версии, но получает усиленные узлы каретки, штанги, опор штанги и привода. По сравнению с базовой ТШПм-2,0 диапазон регулирования и характеристики надёжности повышены за счёт совершенствования механической части.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТШПм-2,0М: устройство и принцип работы

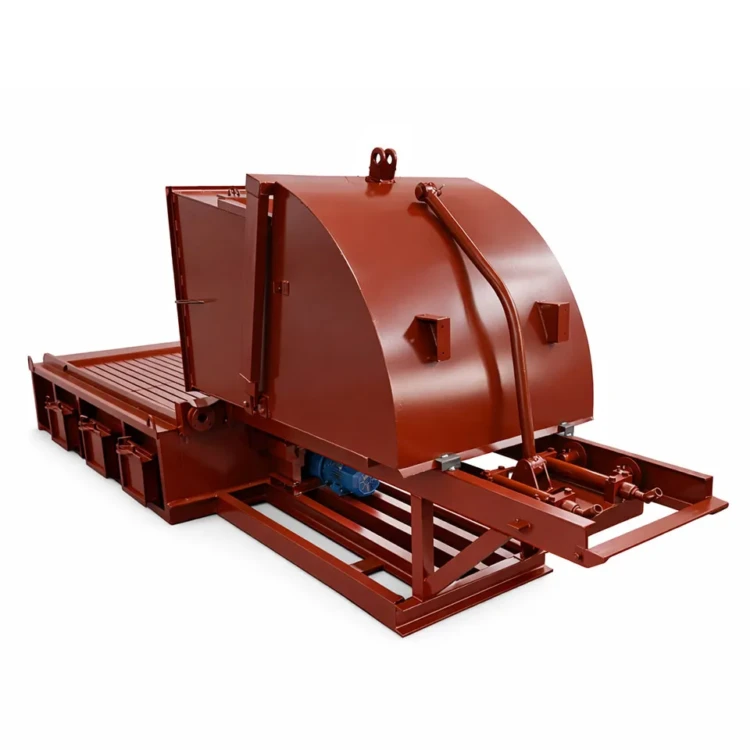

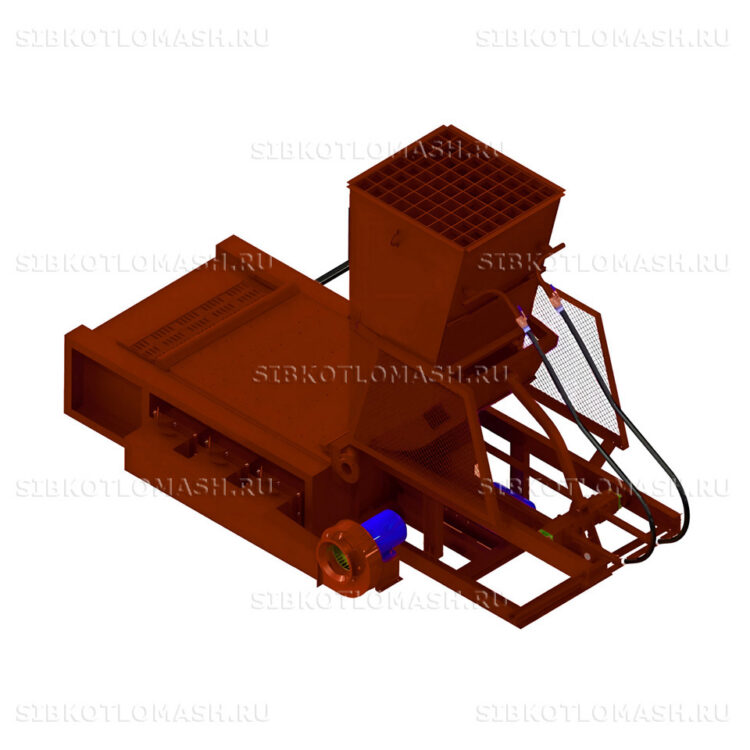

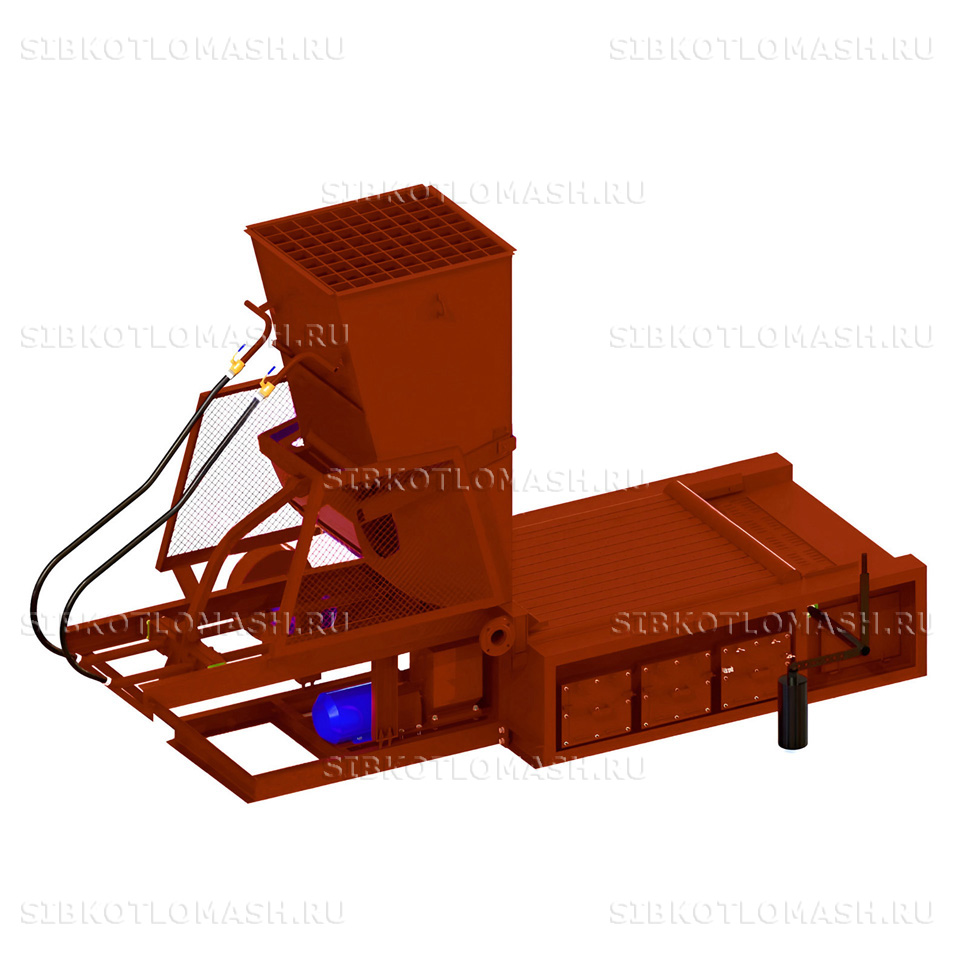

Топка ТШПм-2,0М имеет конструкцию из основных частей: колосниковая решётка, основание, шурующая планка с водяным охлаждением, каретка с опорами, рама каретки, штанга, опора штанги, привод топки, вал с поворотными колосниками для очистки, электрический возвратно-поступательный механизм и топливный бункер. По сравнению с базовой ТШПм-2,0 в модернизированной версии «М» усилены опоры штанги и каретка, что повышает ресурс при работе на абразивных бурых углях с повышенной зольностью.

Активная площадь колосниковой решётки — 1,75 м² при ширине полотна 1180 мм. Шурующая планка состоит из собственно планки и труб с толстыми стенками, через которые подаётся вода для её охлаждения; такая компоновка предотвращает деформацию при контакте с раскалённым слоем топлива.

Шурующая планка выполняет три функции одновременно: продвижение топлива от бункера к задней зоне выгрузки шлака, шуровка горящего слоя для разрыхления спёкшейся корки и подача раскалённых кусочков под слой свежего угля для нижнего зажигания. Это особенно важно при работе на буром угле с повышенной влажностью, где зажигание свежего слоя сверху затруднено и требует поддержки снизу.

Подача угля выполняется гравитационно из топливного бункера на переднюю кромку решётки, далее планка распределяет его по площади полотна. Шлак сбрасывается с задней кромки в шлаковую шахту по мере движения планки. Дутьевой воздух подаётся через зоны под полотном с раздельной регулировкой шиберами; диапазон рабочих нагрузок устанавливается изменением периода цикла шурующей планки и объёма подаваемого воздуха в зону горения.

Расчётный срок службы топочного устройства до капитального ремонта — 10 лет при соблюдении регламента эксплуатации. Усиленные узлы каретки, опор штанги и привода в модернизированной версии «М» обеспечивают более длительный ресурс при работе на абразивных бурых углях. По заявке заказчика топка может комплектоваться камерой дожигания, повышающей КПД установки на углях с пониженной теплотой сгорания.

Топка ТШПм-2,0М: преимущества

• Усиленные узлы каретки, штанги и её опор — длительный ресурс при работе на абразивных бурых углях с повышенной зольностью.
• Расширение допустимой влажности топлива по сравнению с базовой ТШПм-2,0 — работа на буром угле естественной влажности без подсушки.
• Совместимость с водогрейными котлами КВм-1,6–2,0 и паровыми котлами 1,0–3,0 т/ч — широкий выбор партнёров.
• Водоохлаждение шурующей планки — стабильная температура без деформаций при работе в режимах перегрузки.
• Возможность модернизации существующих котельных без замены здания за счёт сохранения базовых габаритов.
• Опциональная камера дожигания по заявке заказчика — повышает КПД на углях с пониженной теплотой сгорания.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТШПм-2,0М: применение в составе котельной

В составе котельной с Топка ТШПм-2,0М применяется следующее оборудование:

• Котел КВр-1,86-95 — водогрейный котёл тепловой мощностью 1,86 МВт под эту топку
• Дымосос Д-3,5М — отвод дымовых газов из конвективной части котла
• Вентилятор ВД-2,8-3000 — подача дутьевого воздуха под решётку
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
