Опора штанги. Кт248АМI.01.08.00.000

Опора штанги Кт248АМI.01.08.00.000 — узел в сборе, запасная часть привода шурующей планки топки ТШПМ производства КЗ «Сибкотломаш» г. Бийск. Узел состоит из литой стойки, ролика и оси и служит для направления движения штанги шурующей планки в коробе поддона при возвратно-поступательном ходе привода.

Применение оригинального узла по утверждённой конструкторской документации обеспечивает прямолинейное движение штанги шурующей планки без перекосов и предотвращает заклинивание в направляющих короба поддона. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Опора штанги: назначение и применяемость

Опора штанги Кт248АМI.01.08.00.000 применяется в составе механической топки с шурующей планкой ТШПМ серии Кт248АМ всех типоразмеров. Узел устанавливается в коробе поддона топки и направляет штангу шурующей планки 00.9457.019СБ или 00.9457.066СБ по штатной траектории движения. Ролик опоры обеспечивает качение штанги по направляющей с минимальным сопротивлением, а литая стойка фиксирует ось ролика в требуемом положении относительно колосникового полотна.

В рабочем цикле узел воспринимает вертикальную нагрузку от веса штанги и шурующей планки (до 90 кг), боковые усилия от перекосов в приводе, а также циклические ударные нагрузки при реверсе движения. Ролик работает в условиях абразивного износа от угольной пыли и периодической смазки. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенных опор сохраняет прямолинейность хода штанги, предотвращает истирание сальников корпуса топки и поддерживает стабильную работу шурующей планки.

Опора штанги: материалы и изготовление

Опора штанги Кт248АМI.01.08.00.000 изготавливается с применением серого чугуна СЧ20 по ГОСТ 1412-85 для литой стойки и конструкционной стали Сталь 45 по ГОСТ 1050-2013 для оси ролика. Чугун СЧ20 обладает высокой стойкостью к абразивному износу и хорошей литейной технологичностью, что позволяет получить сложную фасонную форму стойки с посадочными местами под ось и крепёж. Ролик может выполняться из стали с поверхностной закалкой ТВЧ до 45–50 HRC для увеличения ресурса.

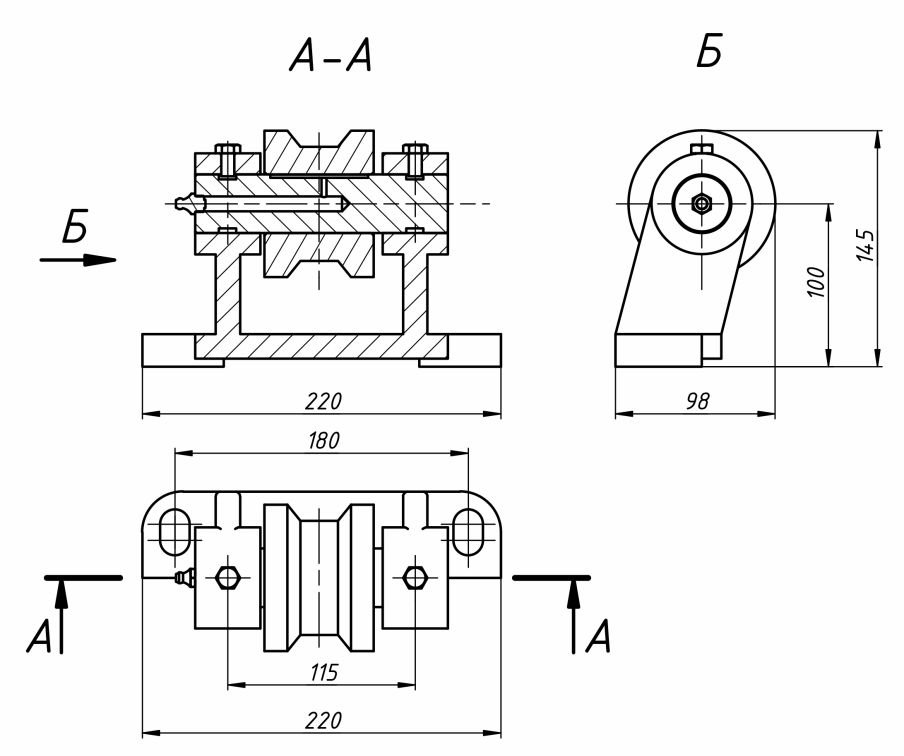

Технологический процесс изготовления узла включает литьё стойки в песчано-глинистые формы с последующим отжигом для снятия литейных напряжений, механическую обработку посадочных поверхностей, изготовление оси из круглого проката с шлифовкой шеек, токарную обработку ролика с закалкой рабочей поверхности и сборку с применением подшипниковых вкладышей или скользящих втулок. Каждый сборочный узел контролируется на свободное вращение ролика, отсутствие радиального люфта на оси и плотность посадки оси в стойке по чертежу Кт248АМI.01.08.00.000.

Деталь поставляется с актом ОТК или паспортом на партию по требованию заказчика. Антикоррозионная защита при хранении обеспечивается консервационной смазкой посадочных поверхностей и обработанных шеек оси.

Опора штанги: совместимое оборудование

Опора штанги Кт248АМI.01.08.00.000 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-1,5 — базовое исполнение малой механической топки с шурующей планкой;
• Топка ТШПм-2,0 — базовое исполнение средней механической топки;
• Топка ТШПм-2,5 — базовое исполнение топки повышенной мощности;
• Топка ТШПм-1,5М — модернизированный типоразмер малой топки серии М;
• Топка ТШПм-2,0М — модернизированный типоразмер средней топки серии М.

Узел также востребован при капитальном ремонте котельных установок типа КЕ-6,5, КЕ-10 и КЕ-25 с твердотопливной механической колосниковой решёткой ТШПМ. Совместимость подтверждается контрольной примеркой по чертежу Кт248АМI.01.08.00.000. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Опора штанги: заказ и доставка

Опора штанги Кт248АМI.01.08.00.000 поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 10 до 15 рабочих дней с момента подтверждения заявки, что включает литьё стойки, термообработку отжигом, механическую обработку посадочных поверхностей, изготовление оси и ролика, сборку и приёмочный контроль свободного вращения. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами на полную замену по группе котельной.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой металлической лентой, что предотвращает повреждение литой стойки при перевозке. Ось и ролик в сборе фиксируются от смещения с применением деревянных вставок. По запросу прилагается паспорт ОТК и сертификат материала.

При оформлении заказа укажите номер чертежа Кт248АМI.01.08.00.000, типоразмер топки ТШПМ и требуемое количество опор. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей привода (штанга топки, тяга шарнирная, шурующая планка) в составе одной отгрузки.
