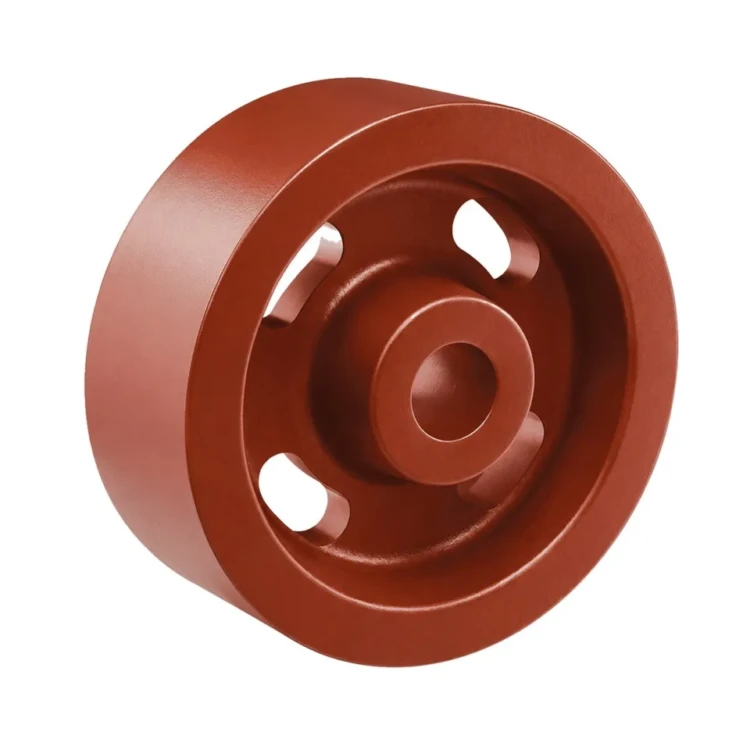

Ролик. Т298.02.001А; 00.5601.001

Направляющий ролик ТЧЗМ Т298.02.001А (00.5601.001) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Направляющий ролик ТЧЗМ устанавливается в шнековом узле удаления провала и формирует роликовую балку для опоры приводного вала шнека на промежуточных участках.

Направляющий ролик ТЧЗМ: назначение и применяемость

Направляющий ролик ТЧЗМ Т298.02.001А устанавливается на промежуточных участках винта удаления провала топки ТЧЗМ-2-2,7. Конструкция представляет собой длинную направляющую балку с осью и роликами, на которой движется приводной вал шнека. Это снижает изгибные деформации шнека на длинных пролётах и стабилизирует подачу провала.

Направляющий ролик ТЧЗМ работает в условиях запылённости и циклических нагрузок от веса транспортируемого провала. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Количество направляющих роликов на одну топку пропорционально длине шнека удаления провала: 21 шт. на ТЧЗМ-2-2,7-4,0, 34 шт. на 5,6 м, 43 шт. на 6,5 м и 62 шт. на 8,0 м. Чем длиннее шнек, тем плотнее размещены опорные ролики для предотвращения биения вала.

При капитальном ремонте обычно меняют 30–50% направляющих роликов в каждой партии. Использование смешанных по выработке роликов в одной системе приводит к неравномерному вращению шнека и провоцирует ускоренный износ соседних подшипниковых узлов.

Технология сборки шнекового узла требует точной соосности всех роликов в линии — допустимое отклонение по геометрии беговой дорожки не превышает 0,3 мм. Заводская выходная партия проходит сортировку по группам однородности для упрощения монтажа в цехе ремонтной службы котельной.

Направляющий ролик ТЧЗМ: материалы и изготовление

Направляющий ролик ТЧЗМ изготавливается из конструкционной стали марки Сталь 45 по ГОСТ 1050-2013. Эта марка обладает повышенным сопротивлением растяжению (не ниже 600 МПа) и применяется для деталей с высокими динамическими нагрузками. Плотность сплава 7,85 г/см³.

Направляющий ролик Т298.02.001А представляет собой стальную сборку из направляющей балки длиной 1170 мм, оси и одного или нескольких роликов с подшипниковыми втулками. Балка фиксируется в корпусе шнекового канала, а ролик катится по поверхности вала шнека. После термической обработки поверхности роликов имеют твёрдость HRC 50–55.

Контроль качества включает визуальный осмотр на отсутствие трещин и неметаллических включений, размерный контроль межосевых расстояний и проверку механических свойств стали по результатам испытаний образцов от каждой партии. Каждая партия поставки сопровождается сертификатом качества.

Перед отгрузкой направляющий ролик консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Направляющий ролик ТЧЗМ: совместимое оборудование

Деталь устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект из 21 ролика
• Топка ТЧЗМ-2-2,7-5,6 — комплект из 34 роликов
• Топка ТЧЗМ-2-2,7-6,5 — комплект из 43 роликов
• Топка ТЧЗМ-2-2,7-8,0 — комплект из 62 роликов

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т298.02.001А — этот артикул указывают в опросном листе при оформлении заказа.

При замене направляющих роликов рекомендуется одновременно проверять состояние вала шнека, подшипниковых втулок и опор шнекового узла. Изношенные ролики часто работают в паре с разбитыми осями и быстро выводят из строя соседние участки шнекового канала.

Направляющий ролик ТЧЗМ: заказ и доставка

Направляющий ролик ТЧЗМ Т298.02.001А изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами по типоразмеру топки.

Ролик отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т298.02.001А (или эквивалентный артикул 00.5601.001 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать направляющий ролик ТЧЗМ партиями от 20 шт. — это покрывает плановую замену износившихся деталей шнекового узла за один ремонтный цикл при типовой годовой наработке котельной.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
