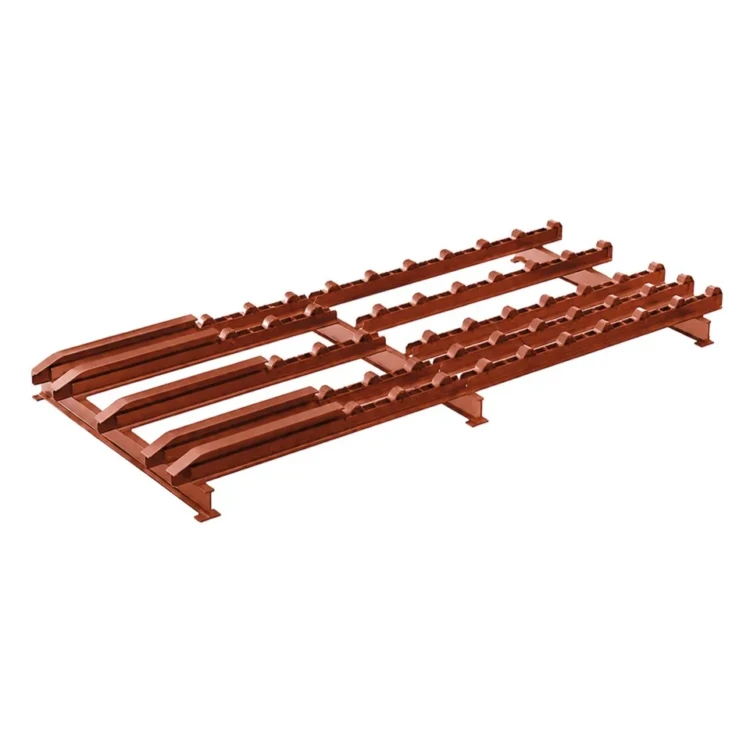

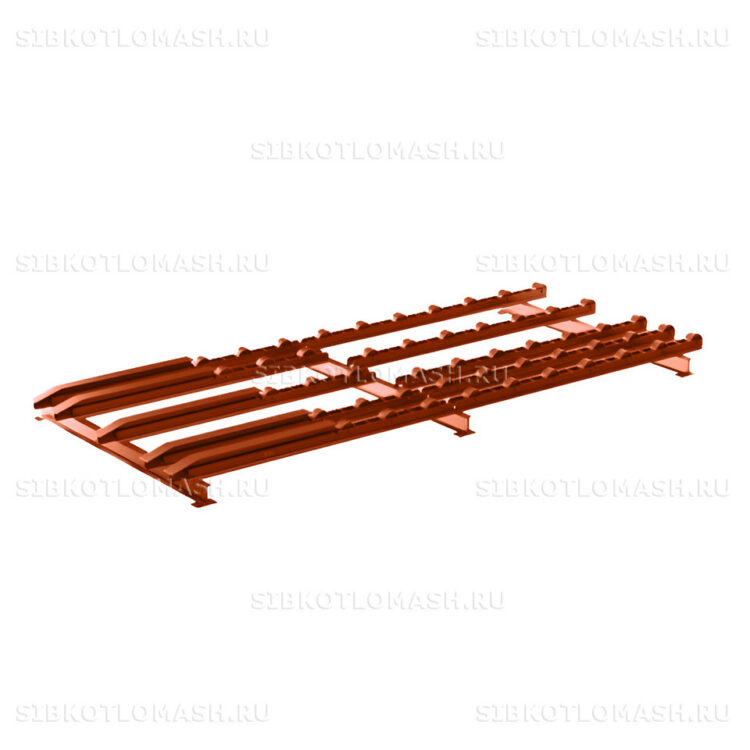

Рольганг направляющий ТЧЗМ 2-2,7-5,6. 00.9481.014СБ

Направляющий рольганг ТЧЗМ Т2-2,7-5,6 (00.9481.014СБ) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Направляющий рольганг ТЧЗМ поддерживает нижнюю (возвратную) ветвь колосникового полотна и снижает износ цепи о фундаментные направляющие топочного устройства.

Направляющий рольганг ТЧЗМ: назначение и применяемость

Направляющий рольганг ТЧЗМ Т2-2,7-5,6 устанавливается в нижней части корпуса топки и формирует роликовую дорожку для возвратной ветви колосниковой цепи. Конструкция состоит из стальной рамы и звеньев с роликами, которые катятся под колосниковым полотном и снимают трение между цепью и неподвижными направляющими.

Направляющий рольганг ТЧЗМ работает в условиях высокой запылённости и циклических нагрузок от веса колосникового полотна с провалившимся топливом. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Сборочный артикул 00.9481.014СБ соответствует типоразмеру топки 5,6 м (длина колосникового полотна). Для других типоразмеров — 5,6; 6,5; 8,0 м — применяются параллельные исполнения рольганга с увеличенной длиной рамы. Все четыре исполнения работают по одному принципу и взаимозаменяемы только в пределах своего типоразмера.

При капитальном ремонте направляющий рольганг меняется одной партией с роликами, осями и подшипниковыми втулками. Использование изношенного рольганга с новой колосниковой цепью приводит к ускоренному износу нижней ветви полотна и проседанию рабочей поверхности топки.

Направляющий рольганг ТЧЗМ: материалы и изготовление

Направляющий рольганг ТЧЗМ изготавливается из стальных профилей конструкционной стали Ст3 по ГОСТ 380-2005 с роликами из стали 45. Прочностные характеристики стали обеспечивают восприятие нагрузки от веса колосникового полотна и провалившегося топлива с двухкратным запасом.

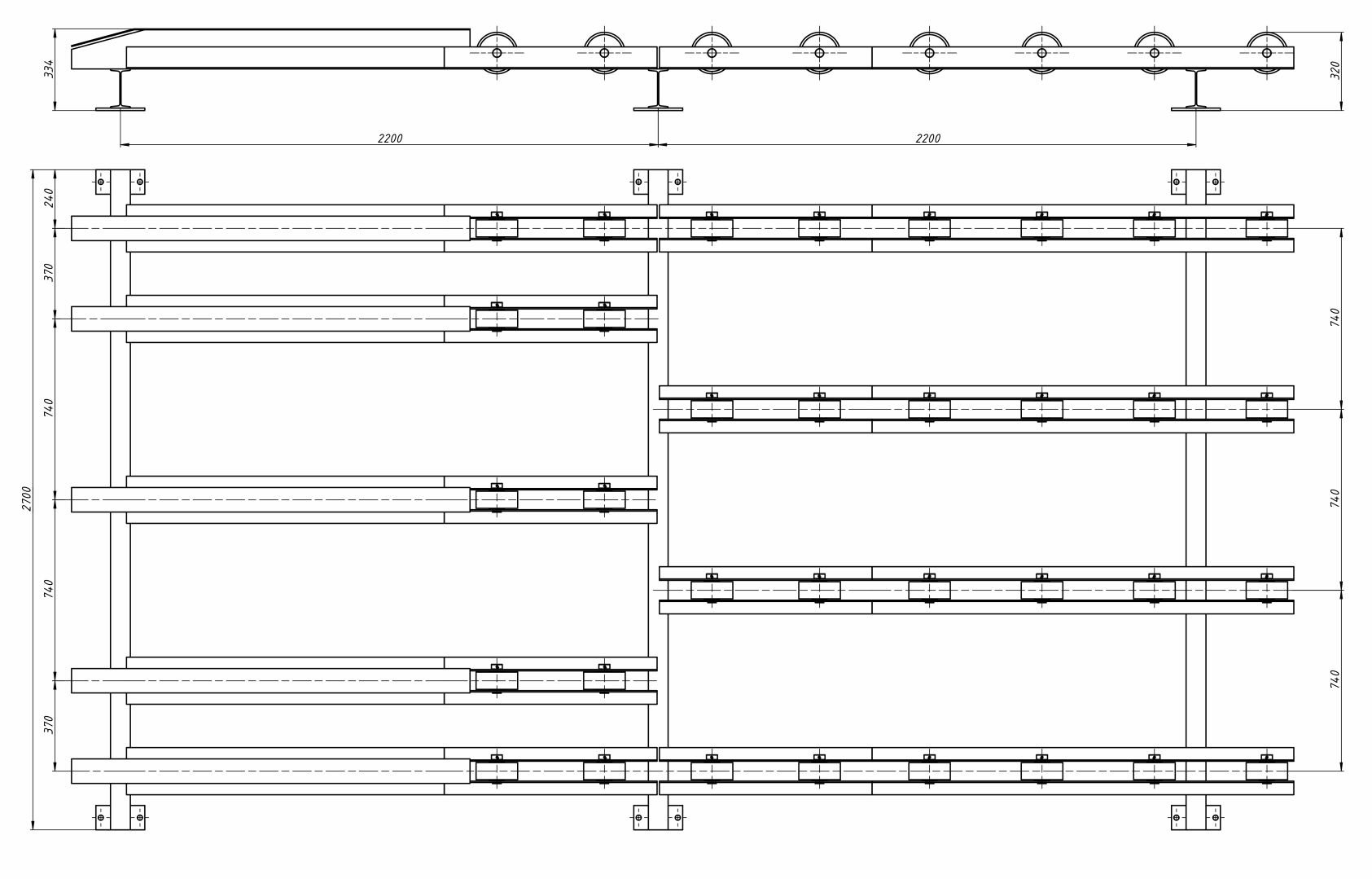

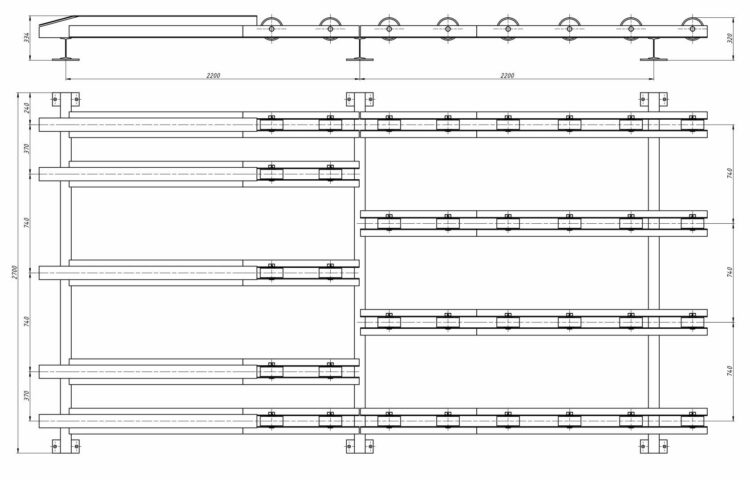

Конструктивно рольганг представляет собой сварную раму прямоугольного сечения шириной 2700 мм, на которой смонтированы оси с насаженными стальными роликами диаметром 60 мм. Шаг роликов и их количество подобраны так, чтобы цепь катилась без проскальзывания и без локальных просадок между опорами.

Контроль качества включает визуальный осмотр сварных швов, размерный контроль межосевых расстояний роликов и проверку марки стали по результатам испытаний. Каждая партия поставки сопровождается сертификатом качества с указанием химического состава и механических свойств материалов.

Перед отгрузкой рольганг консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Направляющий рольганг ТЧЗМ: совместимое оборудование

Деталь устанавливается только на одно типовое оборудование:

• Топка ТЧЗМ-2-2,7-5,6 — единственное штатное применение для 5,6 м данного типоразмера

Для других типоразмеров топок ТЧЗМ-2-2,7 применяются параллельные исполнения направляющего рольганга — 00.9481.014СБ для 5,6 м, 00.9481.035СБ для 6,5 м и 00.9481.041СБ для 8,0 м.

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа 00.9481.014СБ — этот артикул указывают в опросном листе при оформлении заказа.

При замене направляющего рольганга рекомендуется одновременно проверять состояние колосниковой цепи и звёздочек привода. Изношенный рольганг часто работает в паре с разрегулированной цепью и провоцирует ускоренный износ соседних элементов транспортной системы.

Направляющий рольганг ТЧЗМ: заказ и доставка

Направляющий рольганг ТЧЗМ Т2-2,7-5,6 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 10 до 20 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и парами на одну топку.

Рольганг отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный паллет с обвязкой стальной лентой, при крупных партиях — отдельный контейнер. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа 00.9481.014СБ и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать направляющий рольганг совместно с колосниковой цепью при капитальном ремонте — это сохраняет однородность транспортной системы и упрощает учёт ремонтного запаса.

При плановой эксплуатации котельной запас рольгангов обычно не предусматривается — деталь крайне ремонтопригодна и при текущих повреждениях восстанавливается частичной заменой роликов и осей.

При капитальной модернизации топочной группы рекомендуем сразу заказывать рольганг новой комплектации с улучшенными подшипниковыми втулками — это даёт прирост межремонтного интервала транспортной системы на 20–30%.
