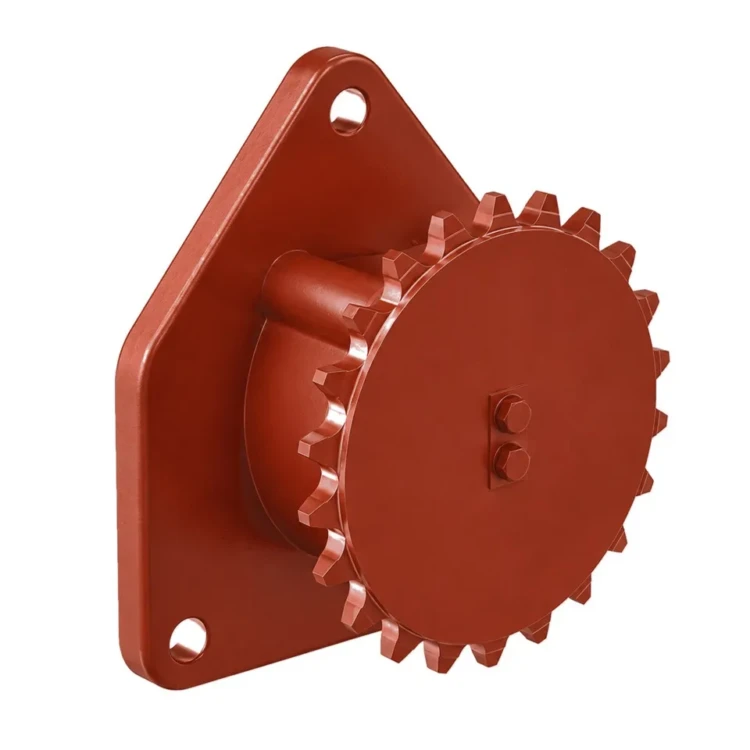

Опора приводная. Т298.01.070СБ

Приводная опора шнека провала Т298.01.070СБ — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Приводная опора шнека провала является составной частью винта удаления провала топок ТЧЗМ и фиксирует приводной конец шнека с подшипниковым узлом для передачи крутящего момента от электропривода.

Приводная опора шнека провала: назначение и применяемость

Приводная опора шнека провала Т298.01.070СБ устанавливается на приводном конце винта удаления провала топки ТЧЗМ-2-2,7. Шнек собирает мелкие частицы топлива и золы, провалившиеся через колосниковое полотно, и транспортирует их в подовый канал золоудаления. Приводная опора фиксирует ведущий конец шнека и обеспечивает соосность с приводным валом электродвигателя через муфтовое соединение.

Приводная опора шнека провала работает в условиях постоянного восприятия крутящего момента и осевых усилий от шнека. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Количество приводных опор на одну топку зависит от количества шнеков удаления провала: от 1 шт. на топке ТЧЗМ-2-2,7-4,0 до 2 шт. на топке ТЧЗМ-2-2,7-8,0. Парная глухая опора шнека провала Т298.01.060СБ устанавливается на противоположном конце шнека, а опора средняя Т298.01.050 — в промежуточных точках длинного шнека.

При капитальном ремонте приводную опору шнека провала меняют одной партией с подшипниками, уплотнениями и соединительной муфтой. Использование изношенной приводной опоры с новым шнеком быстро приводит к перекосу вала и повторному отказу узла из-за рассогласованной соосности.

Приводная опора шнека провала: материалы и изготовление

Приводная опора шнека провала отливается из серого чугуна марки СЧ20 по ГОСТ 1412-85. Эта марка обладает повышенным временным сопротивлением (не ниже 200 МПа) и хорошо работает при динамических нагрузках от приводного крутящего момента. Плотность сплава 7,2 г/см³.

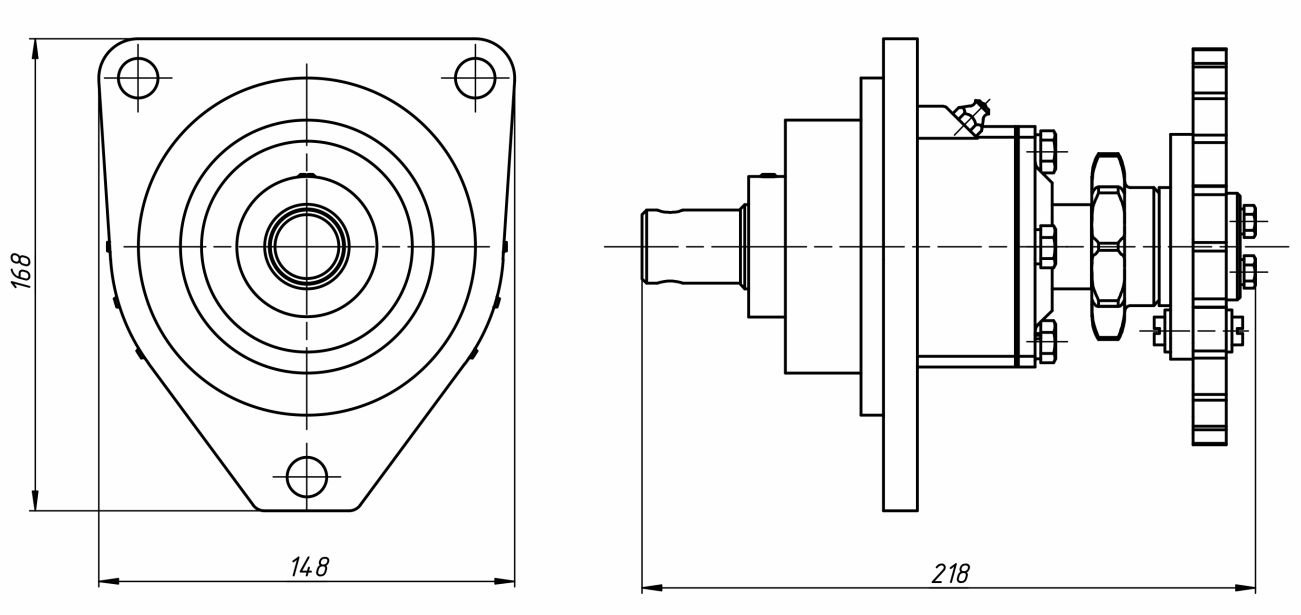

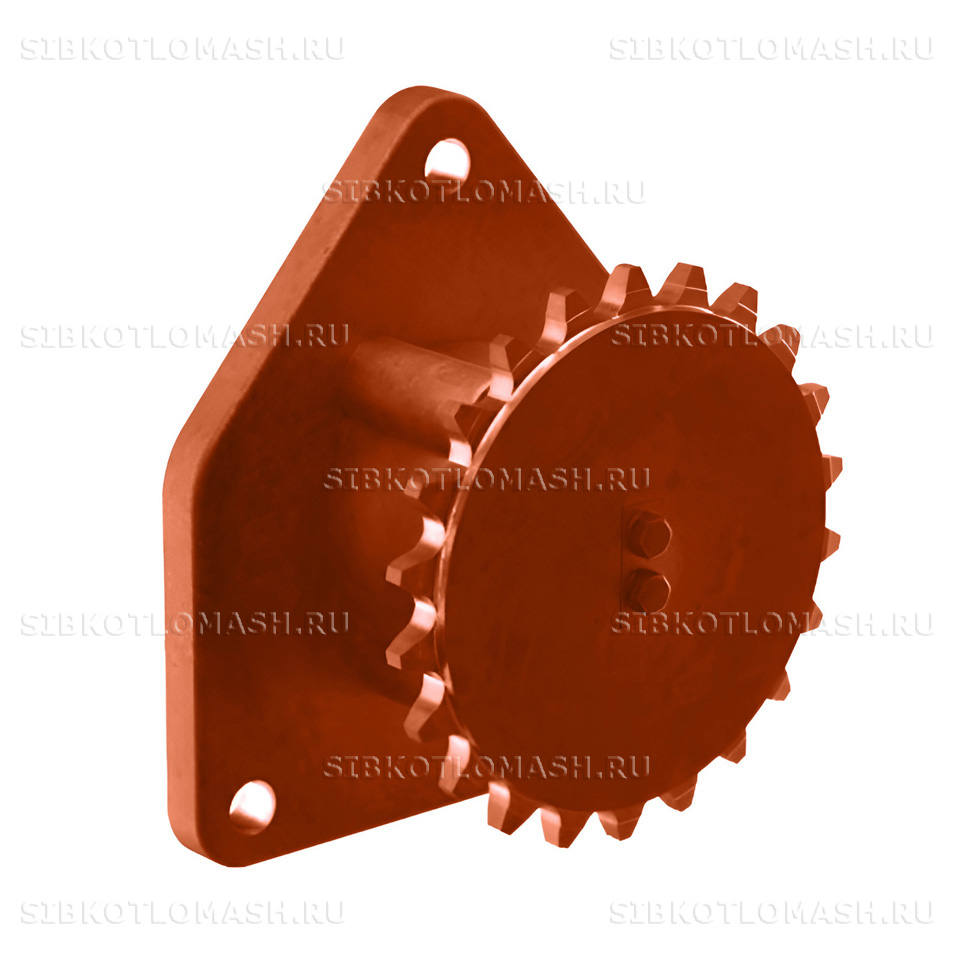

Приводная опора шнека провала Т298.01.070СБ представляет собой массивную сборочную единицу с чугунным корпусом, посадочным гнездом под радиально-упорный подшипник, торцевыми крышками с уплотнениями и фланцем крепления к корпусу шнекового канала. После механической обработки посадочные поверхности под подшипник имеют точность по 7-му квалитету.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль посадочного диаметра и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой приводная опора шнека провала консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Приводная опора шнека провала: совместимое оборудование

Приводная опора шнека провала Т298.01.070СБ устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — 1 приводная опора на шнек
• Топка ТЧЗМ-2-2,7-5,6 — 1–2 приводных опоры
• Топка ТЧЗМ-2-2,7-6,5 — 2 приводных опоры
• Топка ТЧЗМ-2-2,7-8,0 — 2 приводных опоры

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т298.01.070 — этот артикул указывают в опросном листе при оформлении заказа.

При замене приводной опоры рекомендуется одновременно проверять состояние подшипника, уплотнений и парной глухой опоры Т298.01.060 — асимметричный износ часто приводит к разбеганию шнека и нарушению геометрии шнекового канала.

Приводная опора шнека провала: заказ и доставка

Приводная опора шнека провала Т298.01.070СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 7 до 14 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт шнекового узла.

Приводная опора отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т298.01.070 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать приводную опору шнека провала совместно с парной глухой опорой и комплектом подшипников — это сохраняет ритмичность ремонта и упрощает учёт ремонтного запаса.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
