Плита зольниковая. 378.2.1.03; 00.7032.072-01

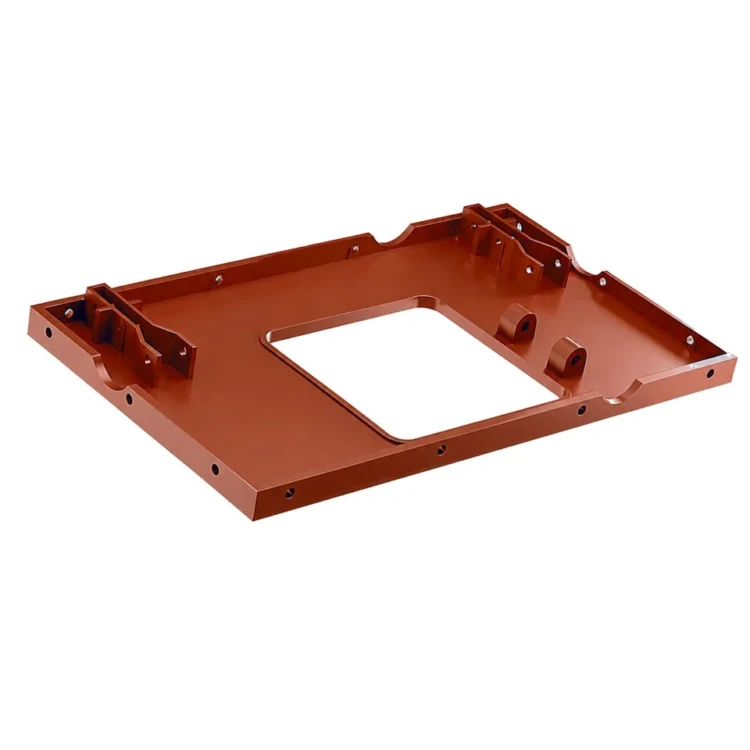

Плита зольниковая 378.2.1.03 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Это модификация 01 базовой плиты зольниковой 504.2.01 — массивная чугунная фасонная отливка увеличенной площади. Плита зольниковая образует днище зольного бункера под решёткой поворотных колосников и удерживает шлак до его удаления через зольную дверку.

Плита зольниковая: назначение и применяемость

Плита зольниковая по чертежу 378.2.1.03 в составе полумеханической топки ЗП-РПК выполняет функцию днища зольного бункера. После поворота колосников решётки шлак и зола сваливаются в зольный бункер и удерживаются на плите до накопления требуемого объёма. Затем оператор открывает зольную дверку и сгребает шлак для удаления из котельной. Плита постоянно работает в условиях контакта с горячим шлаком и подвергается циклической тепловой и абразивной нагрузке.

Плита зольниковая по чертежу 378.2.1.03 применяется в составе топок ЗП-РПК всех типоразмеров производительностью от 1,0 до 3,5 тонн пара в час. На одну топку устанавливается одна штука детали в качестве днища зольного бункера, в отдельных схемах компоновки используется в паре с базовой плитой 504.2.01. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с горячим шлаком при температуре до 800 °C, циклическое тепловое нагружение при пусках и остановах котла, абразивное воздействие шлаковых частиц и угольной мелочи при сгребании шлака к зольной дверке.

Плита зольниковая: материалы и изготовление

Плита зольниковая 378.2.1.03 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал применяется для крупных литых деталей в условиях котельной топки благодаря приемлемой жаростойкости в рабочем диапазоне температур, хорошей литейной технологичности при изготовлении деталей массой 70 кг и невысокой себестоимости. Увеличенная толщина стенки 35 мм обеспечивает значительный запас металла на угар и абразивный износ в течение всего расчётного срока службы.

Литьё выполняется в песчано-глинистые формы крупного размера по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава в форму, выдержку отливки в форме до полного остывания, выбивку, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений массивной отливки и финишную механическую обработку посадочных кромок плиты под сопряжение с боковыми стенками бункера.

Партионный контроль качества каждой плавки включает химический анализ материала, испытания твёрдости и предела прочности на образцах-свидетелях, ультразвуковой контроль рабочей поверхности на отсутствие литейных дефектов, выборочный визуальный осмотр на отсутствие усадочных раковин, трещин и пор, а также проверку плоскостности рабочей поверхности. На каждую партию оформляется паспорт ОТК и сертификат материала с указанием марки чугуна и плавочного номера.

Лакокрасочное покрытие на рабочую поверхность не наносится — оно выгорает при первом же выводе топки на рабочий режим. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой К-17 на нефтяной основе или термостойкой грунт-эмалью на наружной нерабочей поверхности.

Плита зольниковая: совместимое оборудование

Плита зольниковая 378.2.1.03; 00.7032.072-01 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ПТЛ-РПК-2-1,8-1,525 — полумеханическая топка с ручной поворотной колосниковой решёткой 1,525 м для котлов малой мощности
• Топка ПТЛ-РПК-2-1,8-2,135 — полумеханическая топка ПТЛ-РПК с активной площадью 2,135 м
• Топка ПТЛ-РПК-2-2,66-2,44 — полумеханическая топка увеличенного типоразмера с шириной решётки 2,66 м
• Топка ПТЛ-РПК-2-2,66-3,66 — полумеханическая топка ПТЛ-РПК с активной площадью 3,66 м для котлов 4 т/ч
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч, штатно комплектуется топкой ПТЛ-РПК для сжигания каменного угля

Плита зольниковая 378.2.1.03; 00.7032.072-01 — типовая деталь колосникового полотна и зольникового узла полумеханической топки ПТЛ-РПК. Сопутствующие запчасти (плиты зольниковые, плиты шуровочные, плиты фронтальные, балки колосниковые, рычаги, ручки) — в каталоге запчасти топок ЗП-РПК. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Плита зольниковая: заказ и доставка

Плита зольниковая 378.2.1.03 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 15 до 25 рабочих дней с учётом плавки и заливки чугуна крупной отливки массой более 70 кг, выдержки отливки в форме до полного остывания, термообработки отжиг массивной отливки, дробемётной очистки, механической обработки посадочных кромок и приёмочного контроля плоскостности.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и защитной плёнкой против атмосферных осадков, с противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-2,0 или ЗП-РПК-3,0) и комплектность плит зольного бункера. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих комплектующих зольного бункера — дверки зольниковой и боковых стенок.
