Плита шуровочная. 504.2.15-01; 00.7032.071-01

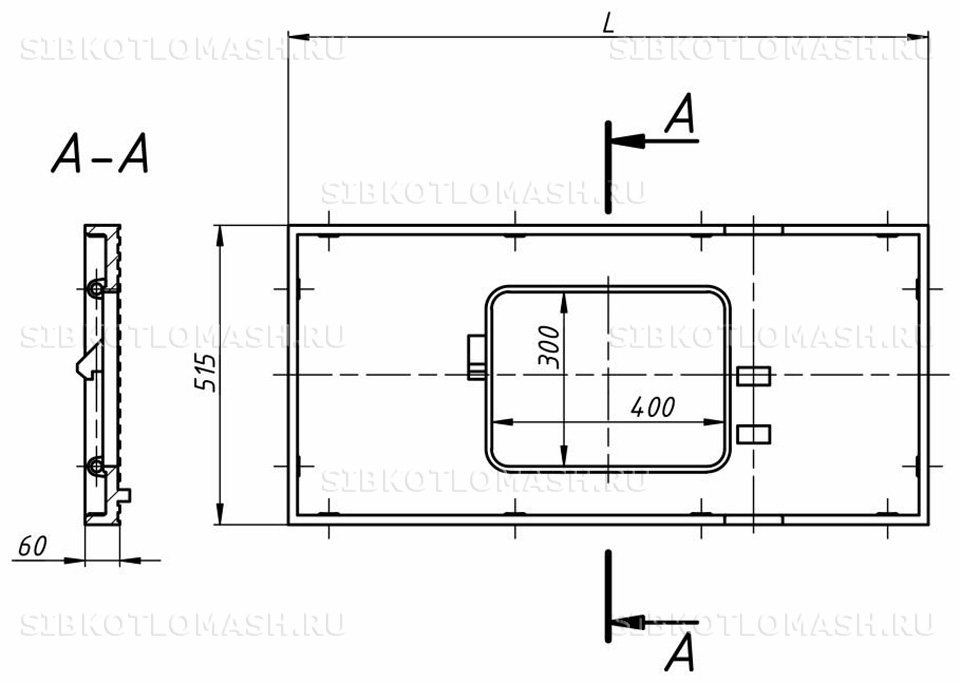

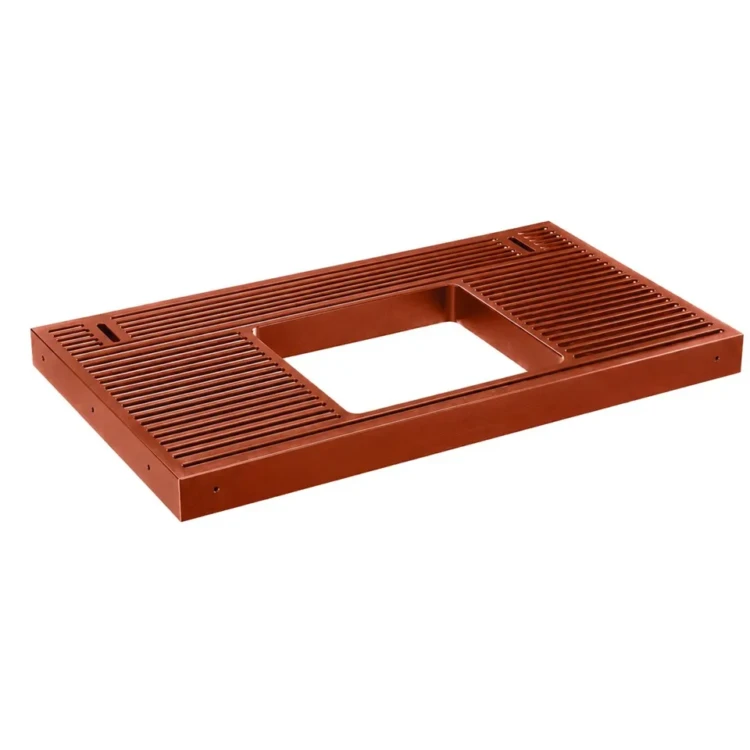

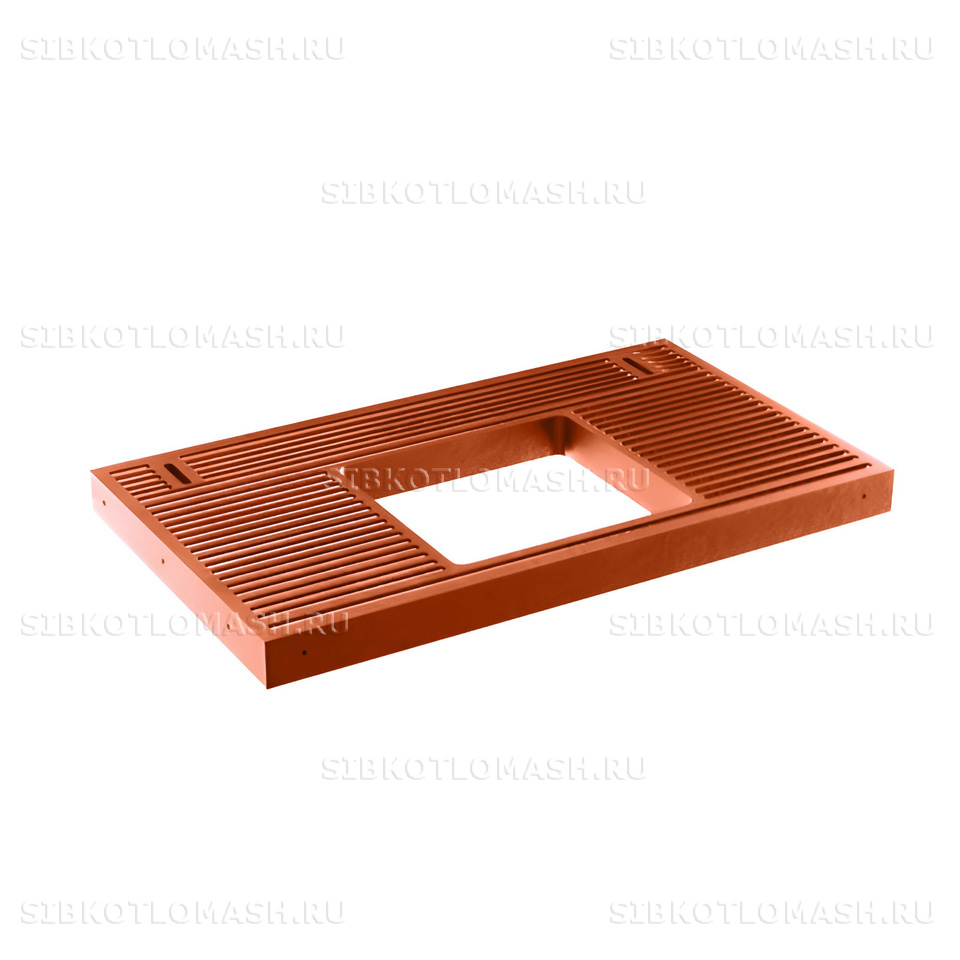

Плита шуровочная 504.2.15-01 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Это модификация 01 базовой шуровочной плиты 504.2.15 для топок с забрасывателем ЗП-400 меньшего типоразмера. Плита шуровочная формирует жаростойкую обвязку шуровочного проёма и защищает обмуровку от прямого пламени при открытой шуровочной дверке.

Плита шуровочная: назначение и применяемость

Плита шуровочная 504.2.15-01 в составе полумеханической топки ЗП-РПК образует внутреннюю обвязку шуровочного окна над зольным бункером. Через окно оператор ведёт обслуживание угольной постели длинной кочергой — рыхлит спекшийся слой шлака и удаляет провал в зольный бункер. При закрытой дверке плита шуровочная воспринимает прямое радиационное тепловое воздействие со стороны топочного объёма и работает как защитный экран обмуровки.

Плита шуровочная по чертежу 504.2.15-01 применяется в составе топок ЗП-РПК малой и средней мощности — обычно это топки на котлах паропроизводительностью от 1,0 до 2,5 тонн пара в час, оснащённые забрасывателем ЗП-400 и шуровочной дверкой 0-51-0. На одну топку устанавливается одна плита шуровочного окна. Климатическое исполнение узла — У2 по ГОСТ 15150-69, что соответствует условиям котельной без отопления.

Условия эксплуатации детали — циклическое тепловое нагружение в зоне факела при пусках и остановах котла, прямое радиационное воздействие при закрытой дверке, конвективное охлаждение при открытой дверке во время шуровки, локальное механическое истирание кромки окна кочергой. Толщина рабочей стенки 35 мм даёт значительный запас металла на угар и абразивный износ в течение всего расчётного срока службы.

Плита шуровочная: материалы и изготовление

Плита шуровочная 504.2.15-01 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал в литых отливках средней массы обеспечивает приемлемую жаростойкость в рабочем диапазоне температур, обладает хорошей литейной технологичностью для деталей массой около 62 кг и допускает формирование требуемой толщины стенки без раковин при кристаллизации. Пластинчатый графит в структуре чугуна смягчает термические напряжения при циклическом нагреве на пусках и остановах котла.

Литейный процесс выполняется в песчано-глинистые формы среднего размера по серийной модельной оснастке завода — в отличие от базовой плиты 504.2.15 модификация -01 идёт на меньшей опочной плите. Плавка чугуна ведётся в индукционной печи средней частоты с раскислением присадками и контролем химического состава перед заливкой. После заливки отливка выдерживается в форме до полного остывания, затем выбивается, очищается на дробемётной установке и проходит обрубку литников.

Термообработка отжиг отливки выполняется в проходной печи при температуре 600–650 °C с медленным охлаждением — это снимает остаточные напряжения и стабилизирует геометрию плиты для последующей сборки в составе обвязки топки. Финишная механическая обработка ведётся фрезерованием посадочных кромок прилегания к обмуровке и кромки шуровочного окна под прокладку из асбоокерамического шнура.

Партионный контроль качества каждой плавки включает химический анализ чугуна, испытания твёрдости на образцах-свидетелях, ультразвуковой контроль рабочей поверхности на пористость и литейные дефекты, выборочный визуальный осмотр на отсутствие усадочных раковин, трещин и пор. На каждую партию оформляется паспорт ОТК с указанием марки чугуна, твёрдости и плавочного номера. Лакокрасочное покрытие на рабочую поверхность не наносится — оно выгорает в первом топочном цикле; при складировании применяется консервационная смазка К-17.

Плита шуровочная: совместимое оборудование

Плита шуровочная 504.2.15-01; 00.7032.071-01 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ПТЛ-РПК-2-1,8-1,525 — полумеханическая топка с ручной поворотной колосниковой решёткой 1,525 м для котлов малой мощности
• Топка ПТЛ-РПК-2-1,8-2,135 — полумеханическая топка ПТЛ-РПК с активной площадью 2,135 м
• Топка ПТЛ-РПК-2-2,66-2,44 — полумеханическая топка увеличенного типоразмера с шириной решётки 2,66 м
• Топка ПТЛ-РПК-2-2,66-3,66 — полумеханическая топка ПТЛ-РПК с активной площадью 3,66 м для котлов 4 т/ч
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч, штатно комплектуется топкой ПТЛ-РПК для сжигания каменного угля

Плита шуровочная 504.2.15-01; 00.7032.071-01 — типовая деталь колосникового полотна и зольникового узла полумеханической топки ПТЛ-РПК. Сопутствующие запчасти (плиты зольниковые, плиты шуровочные, плиты фронтальные, балки колосниковые, рычаги, ручки) — в каталоге запчасти топок ЗП-РПК. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Плита шуровочная: заказ и доставка

Плита шуровочная 504.2.15-01 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 12 до 22 рабочих дней с учётом плавки чугуна отливки массой около 62 кг, выдержки в форме до полного остывания, термообработки отжиг в проходной печи, дробемётной очистки, фрезерования посадочных кромок и приёмочного контроля плоскостности.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и защитной плёнкой против атмосферных осадков, с противокоррозионной консервацией обработанных кромок. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

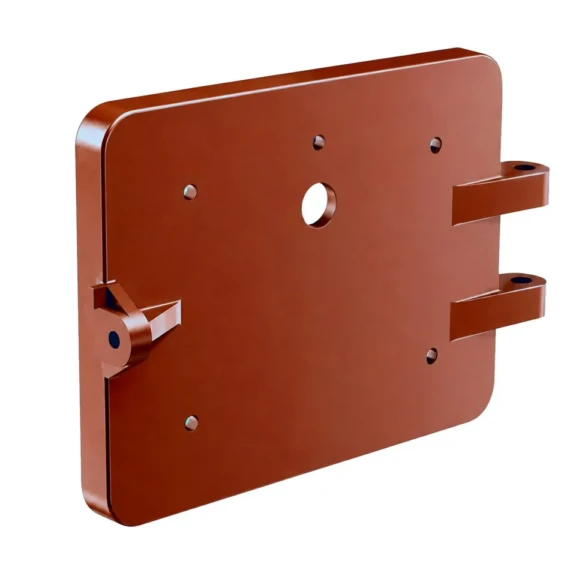

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-1,0 или ЗП-РПК-1,5) и комплектность плит шуровочной и зольниковой обвязки. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих комплектующих обвязки топки — шуровочной дверки и плит фронта.
