Балка колосниковая на 2 оси. 336.22; 336.23; 336.24

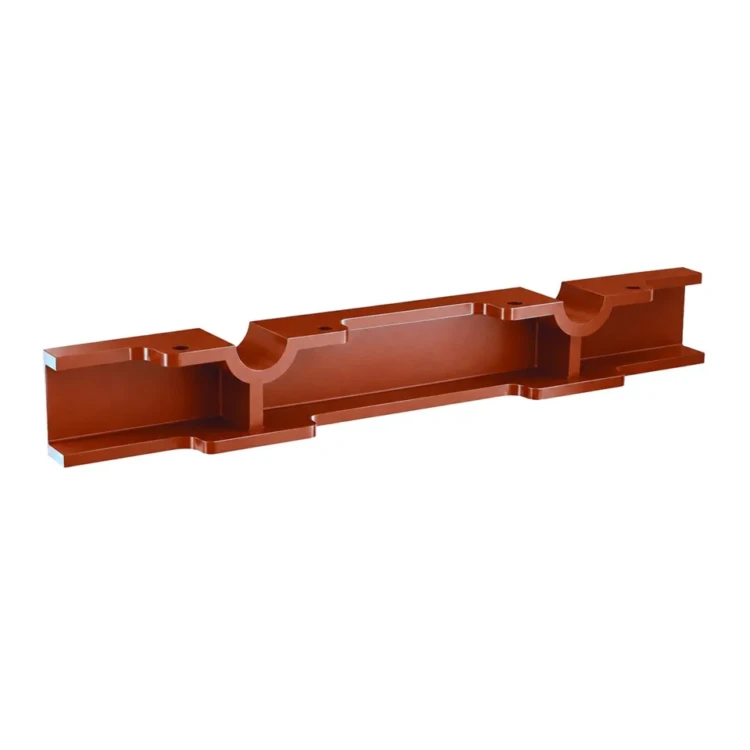

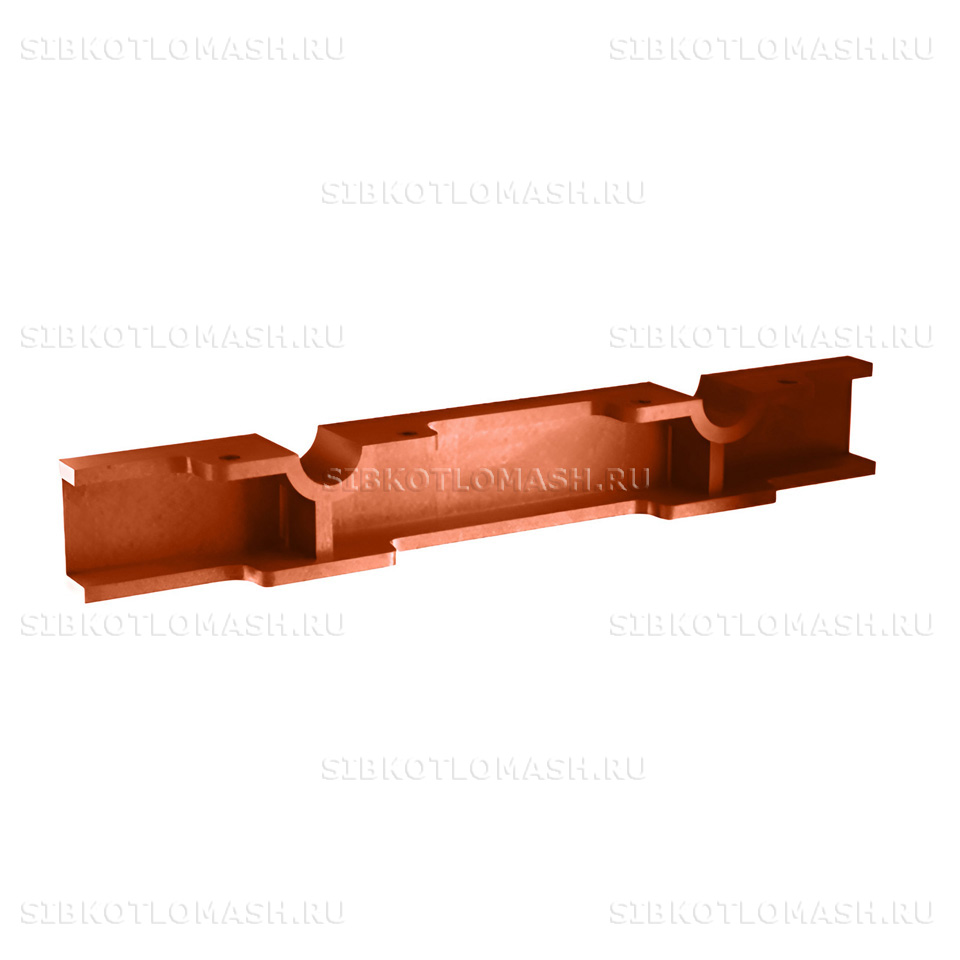

Балка колосниковая на 2 оси 336.22 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой чугунную отливку прямоугольного сечения с двумя посадочными гнёздами под цапфы поворотных колосников. Балка колосниковая на 2 оси служит несущим элементом крепления колосников в укороченной секции решётки.

Балка колосниковая на 2 оси: назначение и применяемость

Балка колосниковая на 2 оси по чертежу 336.22 в составе полумеханической топки ЗП-РПК выполняет роль несущего элемента укороченной секции решётки. Два посадочных гнезда вдоль длины балки принимают цапфы двух независимых групп поворотных колосников. Такая компоновка используется в топках малой мощности и в малых секциях у боковых стенок крупных топок, где трёхосевая балка не вмещается. Чертёж 336.22 соответствует левой балке секции, 336.23 — правой, 336.24 — универсальной.

Балка колосниковая на 2 оси по чертежу 336.22 применяется в составе топок ЗП-РПК и ПТЛ-РПК всех типоразмеров производительностью от 1,0 до 3,5 тонн пара в час. На одну секцию устанавливается две балки — правая и левая. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — статическая и динамическая нагрузка от массы слоя топлива и от поворота колосников при шуровании решётки, температура зоны установки до 800 °C, абразивное воздействие шлаковых частиц при сбросе шлака через секцию решётки.

Балка колосниковая на 2 оси: материалы и изготовление

Балка колосниковая на 2 оси 336.22 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал применяется в отечественной котельной промышленности для деталей решётки топок благодаря приемлемой жаростойкости в рабочем диапазоне температур, способности работать без деформации под весом колосникового полотна и хорошей обрабатываемости резанием посадочных гнёзд под цапфы.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава в форму, выдержку отливки в форме до полного остывания, выбивку, обрубку литников, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений и финишную механическую обработку двух посадочных гнёзд под цапфы колосников.

Партионный контроль качества каждой плавки включает химический анализ материала, испытания твёрдости и предела прочности на образцах-свидетелях, выборочный визуальный осмотр отливок на отсутствие усадочных раковин, трещин и пор. Особое внимание уделяется одинаковому шагу между двумя посадочными гнёздами и прямолинейности отливки. На каждую партию оформляется паспорт ОТК и сертификат материала.

Антикоррозионная защита наружных поверхностей — однослойная термостойкая грунт-эмаль. Посадочные гнёзда под цапфы колосников консервируются смазкой К-17 для защиты от коррозии при хранении и транспортировке к заказчику.

Балка колосниковая на 2 оси: совместимое оборудование

Балка колосниковая на 2 оси по чертежу 336.22 устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ЗП-РПК-1,0 / ЗП-РПК-1,5 — балки секций решётки топок малой мощности с двумя осями колосников;
• Топка ЗП-РПК-2,0 / ЗП-РПК-2,5 — балки крайних малых секций решётки;
• Топка ЗП-РПК-3,0 / ЗП-РПК-3,5 — балки боковых секций решётки топок повышенной мощности;
• Топка ПТЛ-РПК всех типоразмеров — деталь унифицирована с серией ПТЛ-РПК;
• Котельные с водогрейными и паровыми котлами серий КВ, КЕ и ДКВр при применении полумеханической топки с пневмомеханическим забрасывателем и решёткой поворотных колосников.

Подбор балки по типоразмеру топки — см. каталог запасных частей топок ЗП-РПК. При оформлении заказа достаточно указать модификацию топки, сторону установки (левая или правая) и схему компоновки секции решётки.

Балка колосниковая на 2 оси: заказ и доставка

Балка колосниковая на 2 оси 336.22 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 15 рабочих дней с учётом плавки и заливки чугуна, выдержки отливки в форме до полного остывания, термообработки отжиг, дробемётной очистки, механической обработки двух посадочных гнёзд и приёмочного контроля шага между гнёздами.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и защитной плёнкой против атмосферных осадков, с противокоррозионной консервацией обработанных поверхностей посадочных гнёзд. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-1,0 или ЗП-РПК-3,0), сторону установки балки и количество секций с компоновкой двух осей. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор комплекта балок совместно с поворотными колосниками и другими элементами решётки.
