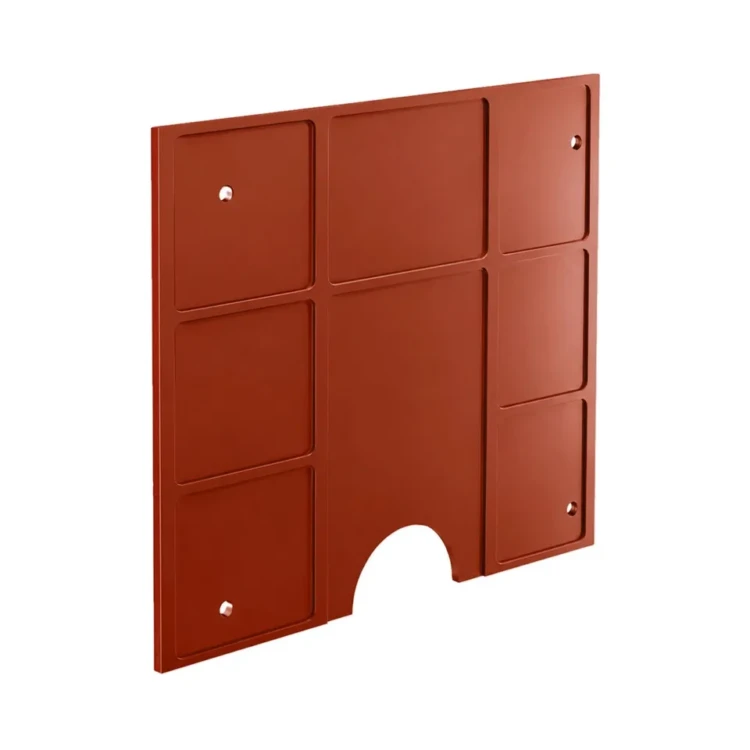

Плита. Т81.01.115

Топочная плита ТЧЗМ Т81.01.115 — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Топочная плита ТЧЗМ устанавливается в обмуровке корпуса топки и формирует огнестойкую поверхность стенок топочной камеры в зоне колосниковой решётки.

Топочная плита ТЧЗМ: назначение и применяемость

Топочная плита ТЧЗМ Т81.01.115 устанавливается в боковой обмуровке корпуса топки ТЧЗМ-2-2,7. Плита воспринимает прямое тепловое излучение от горящего слоя топлива и защищает стальную конструкцию рамы от перегрева. Геометрия плиты позволяет монтировать её на штатные посадочные ребра без дополнительной подгонки.

Топочная плита ТЧЗМ работает в условиях температур до 900 °C и циклического теплового расширения. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 4 до 8 топочных плит этого типоразмера в зависимости от длины колосникового полотна и схемы обмуровки. Плиты комплектуются с парной топочной плитой Т81.01.205 — они работают в шахматном порядке.

При капитальном ремонте плиты меняют одной партией для сохранения однородности теплового поля по периметру топочной камеры. Использование разнотипных плит в одной обмуровке нарушает распределение температур и провоцирует ускоренный износ соседних элементов.

Топочная плита ТЧЗМ: материалы и изготовление

Топочная плита ТЧЗМ отливается из серого чугуна марки СЧ15 по ГОСТ 1412-85. Эта марка хорошо работает в условиях циклических термических нагрузок и обладает достаточным сопротивлением к окалинообразованию при умеренных температурах. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 150 МПа.

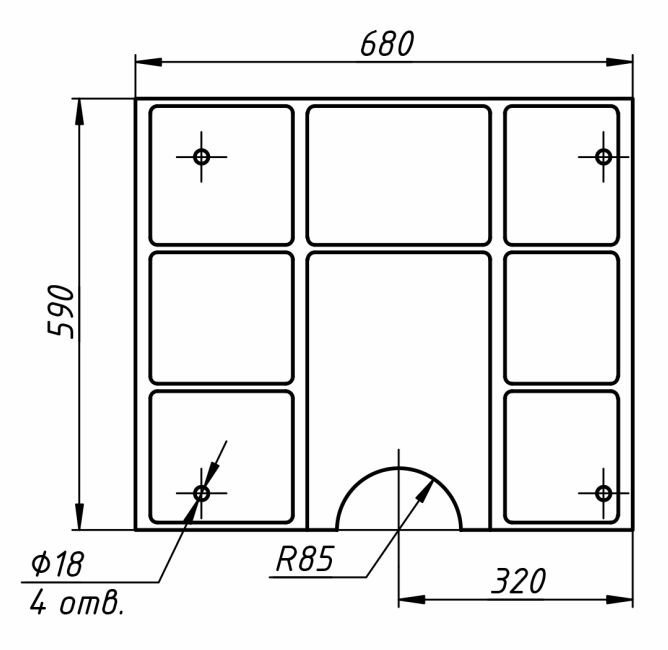

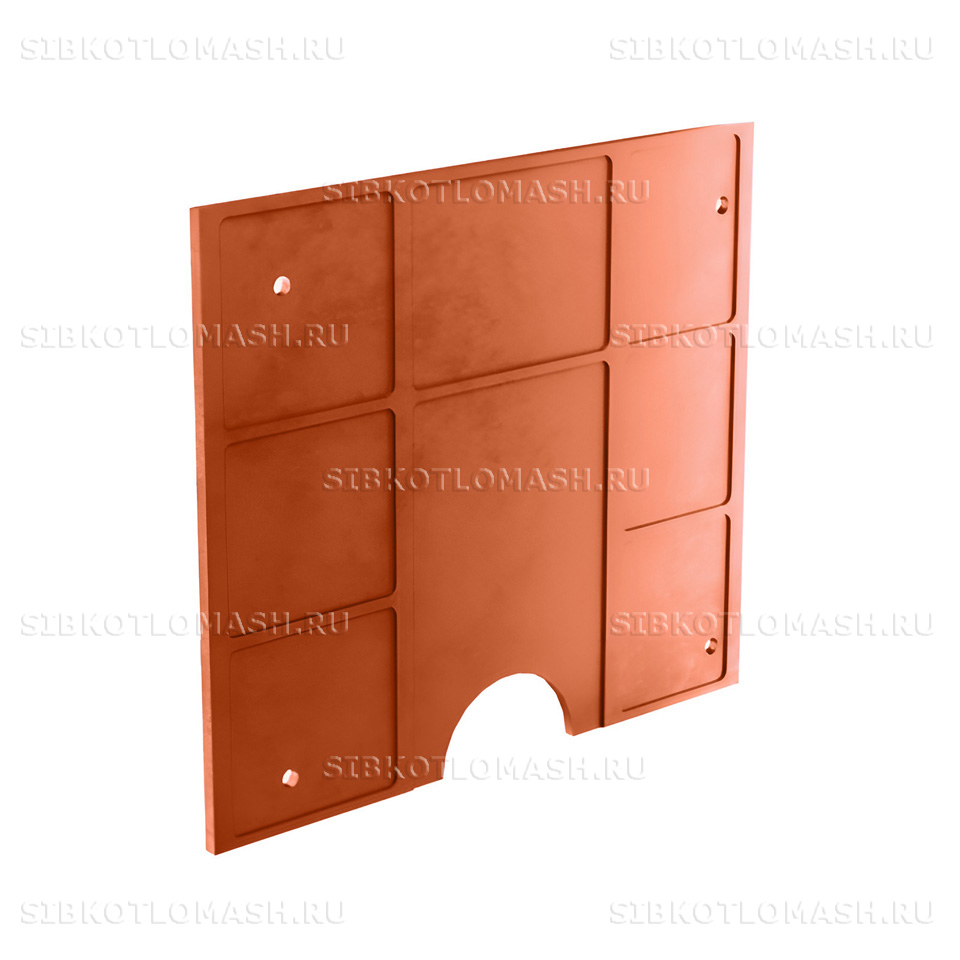

Топочная плита ТЧЗМ Т81.01.115 представляет собой массивную чугунную отливку прямоугольной формы с рёбрами жёсткости с тыльной стороны и посадочными приливами под крепление к раме топки. Толщина рабочей поверхности до 30 мм обеспечивает запас на тепловую эрозию при длительной эксплуатации.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль посадочных приливов и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой плита консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Топочная плита ТЧЗМ: совместимое оборудование

Деталь устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект из 4 плит
• Топка ТЧЗМ-2-2,7-5,6 — комплект из 6 плит
• Топка ТЧЗМ-2-2,7-6,5 — комплект из 6 плит
• Топка ТЧЗМ-2-2,7-8,0 — комплект из 8 плит

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т81.01.115 — этот артикул указывают в опросном листе при оформлении заказа.

При замене топочной плиты рекомендуется одновременно проверять состояние парных плит Т81.01.205, обмуровочного раствора и прижимных болтов. Изношенная плита часто работает в паре с разрушенной обмуровкой и провоцирует ускоренный износ соседних элементов корпуса топки.

Топочная плита ТЧЗМ: заказ и доставка

Топочная плита ТЧЗМ Т81.01.115 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 7 до 14 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт обмуровки.

Плита отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный паллет с обвязкой стальной лентой, при крупных партиях — отдельный контейнер. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т81.01.115 и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать топочную плиту совместно с парной плитой Т81.01.205 — это сохраняет однородность тепловой защиты и упрощает учёт ремонтного запаса.

При повышенной зольности топлива и работе на бурых углях с нестабильным составом срок службы плиты сокращается, поэтому ремонтный запас увеличивают до полного комплекта на каждую топку котельной.

Топочная плита также применяется при модернизации старых котельных установок, когда стальная обмуровка заменяется на чугунную для повышения срока службы. Чугунная защита обмуровки даёт более стабильный тепловой режим топочной камеры и снижает теплопотери через корпус.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
