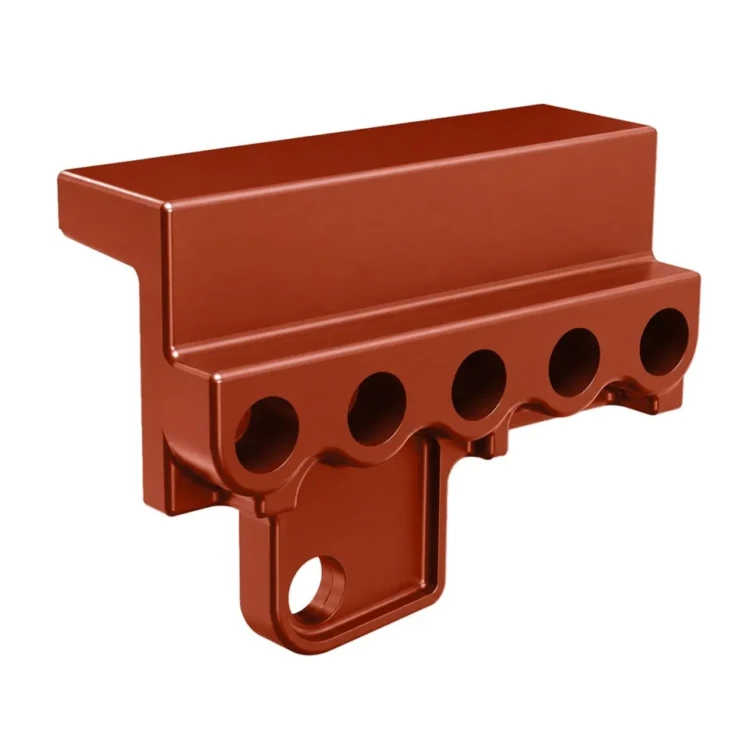

Держатель правый 5 отв. Т220.13.003; 00.7003.005

Держатель правый ТЧЗМ Т220.13.003 (00.7003.005) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Держатель правый ТЧЗМ с пятью отверстиями фиксирует колосники на правой ветви тяговой цепи колосникового полотна и работает в зеркальной паре с одноимённым левым держателем Т220.13.002.

Держатель правый ТЧЗМ: назначение и применяемость

Держатель правый ТЧЗМ Т220.13.003 устанавливается на правой ветви колосниковой цепи в составе цепной решётки топки ТЧЗМ-2-2,7. На пяти отверстиях держателя закрепляются чешуйчатые колосники, а сама деталь крепится к звеньям тяговой цепи через два присоединительных отверстия в основании. Зеркальная геометрия по отношению к левому исполнению необходима для синхронной работы обеих сторон цепи на приводных и натяжных звёздочках.

Держатель правый ТЧЗМ работает в условиях постоянного циклического нагрева и абразивного истирания при пересыпании шлака. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

При обходе приводной звездочки правый держатель воспринимает рывковую нагрузку с противоположной по знаку фазой относительно левого, поэтому требования к точности отливки и термообработке у обоих типов одинаковы.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 80 до 160 правых держателей в зависимости от длины колосникового полотна. При капитальном ремонте обычно меняют 30–40% держателей одной стороны цепи — обязательно симметрично с левой стороной, иначе колосники получают перекос.

Держатель правый ТЧЗМ: материалы и изготовление

Держатель правый ТЧЗМ отливается из серого чугуна марки СЧ15 по ГОСТ 1412-85. Эта марка хорошо работает на сжатие и переменные нагрузки в зоне умеренного температурного режима за пределами активной топочной зоны. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 150 МПа.

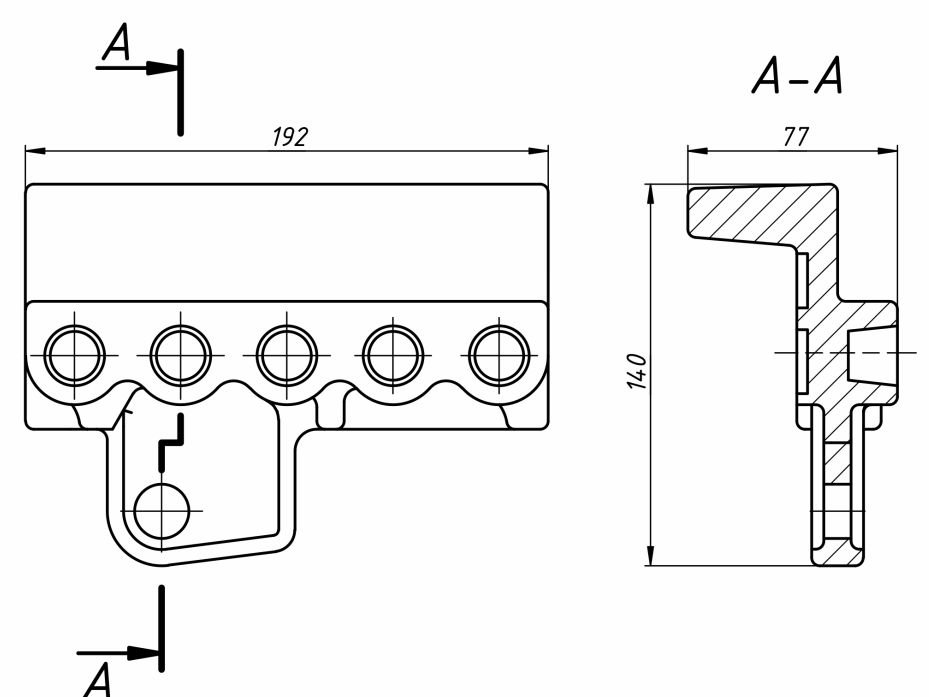

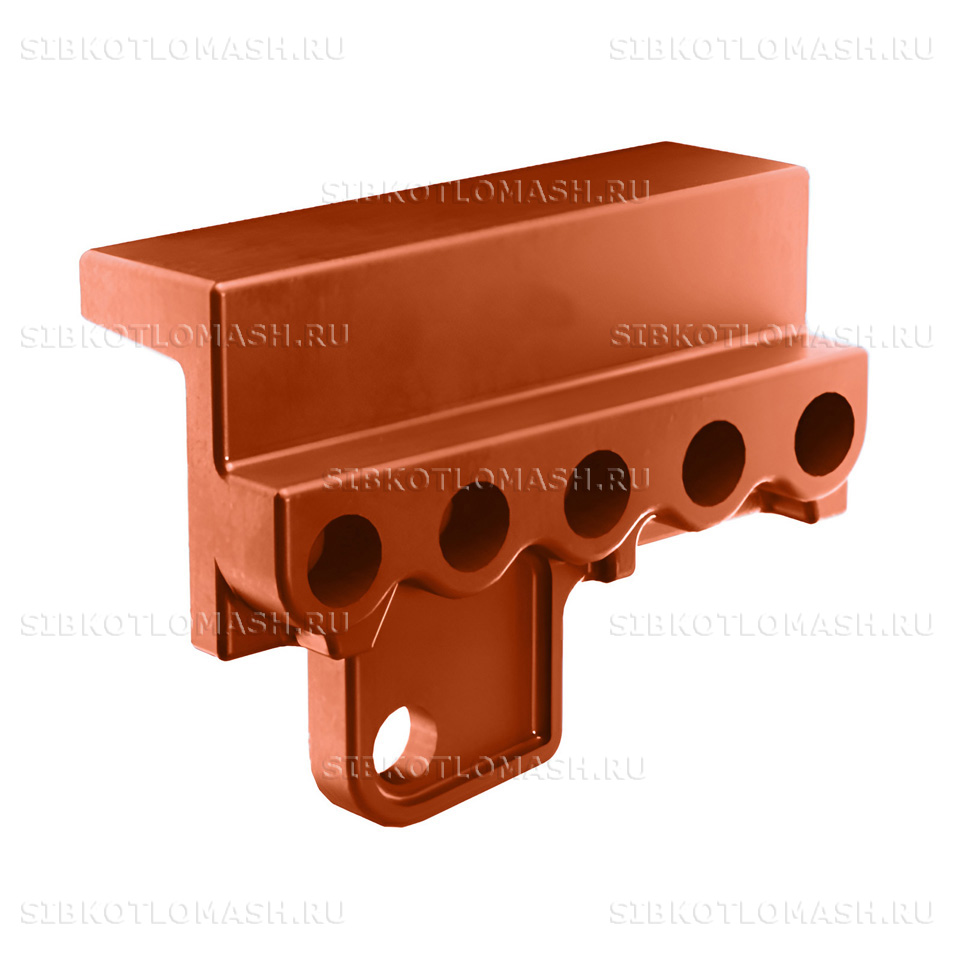

Держатель правый ТЧЗМ Т220.13.003 представляет собой сложную чугунную отливку с пятью гнёздами под колосники и двумя установочными отверстиями для крепления к тяговой цепи. Зеркальное расположение присоединительных приливов по сравнению с левым исполнением позволяет однозначно сориентировать деталь по ходу цепи и исключить ошибку монтажа.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль межцентровых расстояний между отверстиями и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой держатель консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Держатель правый ТЧЗМ: совместимое оборудование

Держатель правый ТЧЗМ Т220.13.003 устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект правых держателей цепной решётки
• Топка ТЧЗМ-2-2,7-5,6 — увеличенный комплект под длинное полотно
• Топка ТЧЗМ-2-2,7-6,5 — комплект для котлов средней мощности
• Топка ТЧЗМ-2-2,7-8,0 — полный комплект из 160+ держателей

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т220.13.003 — этот артикул указывают в опросном листе при оформлении заказа.

При замене правых держателей рекомендуется одновременно проверять состояние парных левых Т220.13.002 и средних Т220.13.004 держателей, а также шплинтовку колосников — асимметричный износ часто приводит к разбеганию шага полотна и просыпанию мелкого топлива.

Держатель правый ТЧЗМ: заказ и доставка

Держатель правый ТЧЗМ Т220.13.003 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт цепи.

Держатель отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т220.13.003 (или эквивалентный артикул 00.7003.005 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Это сокращает время согласования с генподрядчиком и упрощает прохождение государственной экспертизы проекта реконструкции котельной.

Рекомендуем заказывать правые и левые держатели одновременно в равных количествах — это сохраняет ритмичность ремонта и упрощает учёт ремонтного запаса.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
