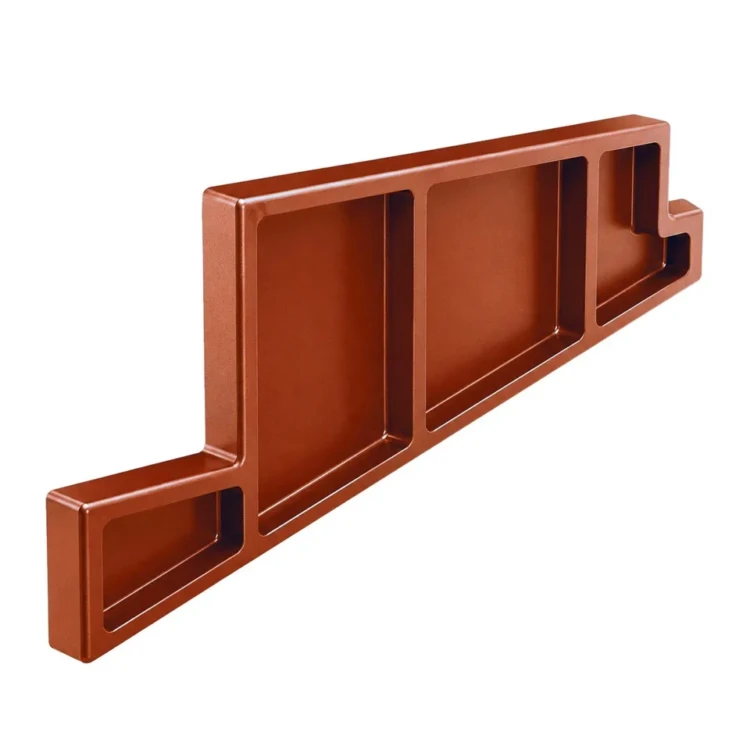

Плита передняя правая. 407/00.7036.042

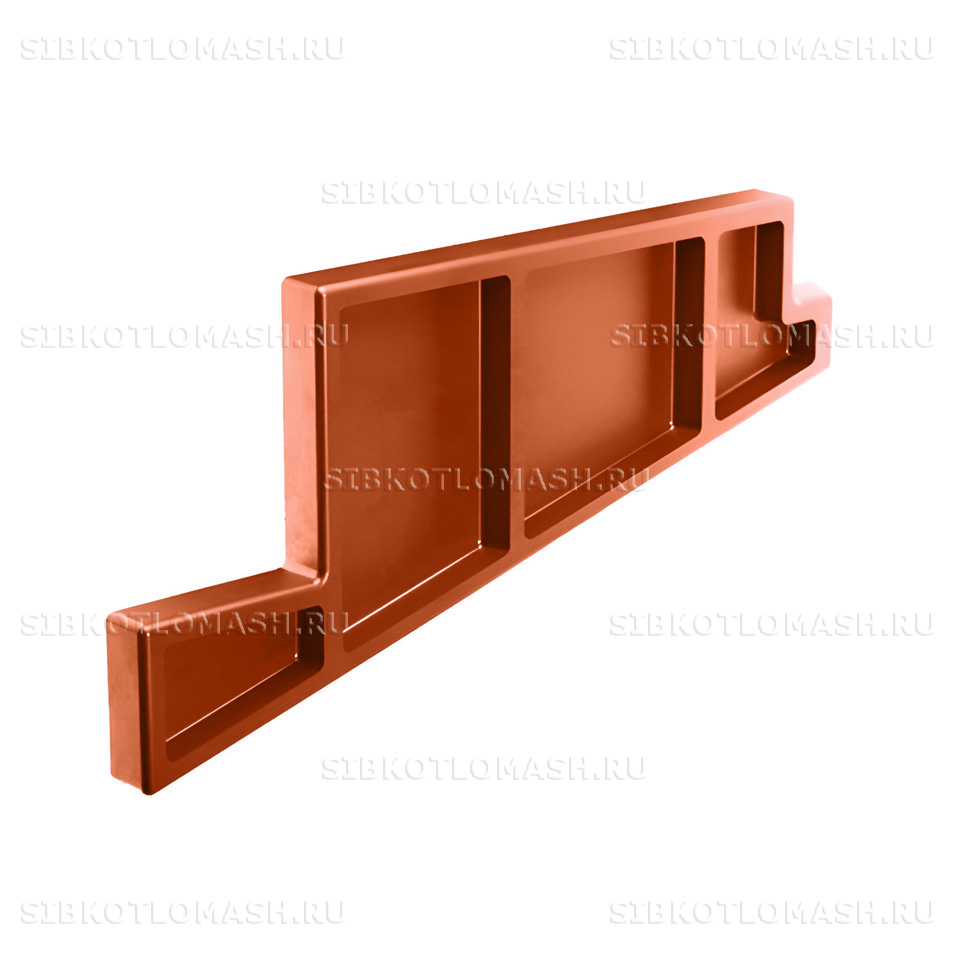

Плита передняя правая 407 — запасная часть топки ЗП-РПК производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой плоскую чугунную фасонную отливку и устанавливается в составе фронтальной обвязки топки с правой стороны. Плита передняя правая формирует тепловой барьер между кладкой топочного блока и зоной активного горения.

Плита передняя правая: назначение и применяемость

Плита передняя правая по чертежу 407 в составе полумеханической топки ЗП-РПК выполняет функцию защиты правой стороны фронтальной обвязки от прямого теплового воздействия пламени и горящего топлива в момент работы пневмомеханического забрасывателя. Чугунная плита нагревается до температуры рабочей зоны и излучает тепло обратно в зону горения, поддерживая температурный режим топки. Фигурный контур плиты обеспечивает плотное сопряжение с соседними плитами обвязки без щелей и подсосов воздуха.

Плита передняя правая по чертежу 407 применяется в составе топок ЗП-РПК всех типоразмеров производительностью от 1,0 до 3,5 тонн пара в час. На одну топку устанавливается одна штука детали — на правую сторону фронтальной обвязки. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с пламенем и горящим топливом при температуре до 1000 °C, циклическое тепловое нагружение при пусках и остановах котла, абразивное воздействие шлаковых частиц и угольной мелочи. Под эти условия подобран материал отливки и толщина стенки плиты.

Плита передняя правая: материалы и изготовление

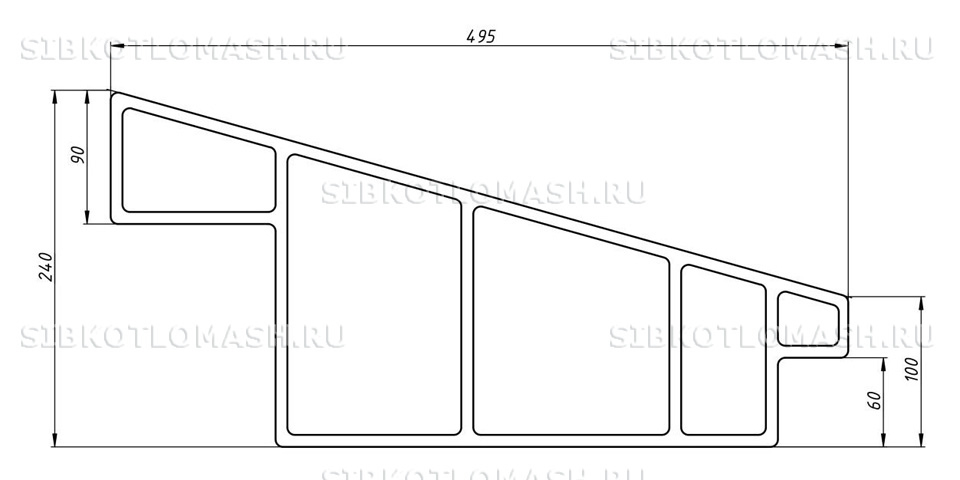

Плита передняя правая 407 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал применяется в отечественной котельной промышленности для деталей фронтальной обвязки топок благодаря приемлемой жаростойкости в диапазоне рабочих температур и невысокой себестоимости изготовления. Толщина стенки 18 мм обеспечивает достаточный запас металла на угар и износ в течение всего расчётного срока службы детали.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава, выдержку отливки в форме до полного остывания, выбивку, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений и финишную механическую обработку посадочных кромок плиты.

Партионный контроль качества каждой плавки включает химический анализ материала, испытания твёрдости и предела прочности на образцах-свидетелях, выборочный визуальный осмотр отливок на отсутствие усадочных раковин, трещин и пор, а также проверку плоскостности рабочей поверхности поверочной линейкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

Лакокрасочное покрытие на рабочую поверхность не наносится — оно выгорает при первом же выводе топки на рабочий режим. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой К-17 на нефтяной основе или термостойкой грунт-эмалью на наружной нерабочей поверхности.

Плита передняя правая: совместимое оборудование

Плита передняя правая 407/00.7036.042 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ПТЛ-РПК-2-1,8-1,525 — полумеханическая топка с ручной поворотной колосниковой решёткой 1,525 м для котлов малой мощности
• Топка ПТЛ-РПК-2-1,8-2,135 — полумеханическая топка ПТЛ-РПК с активной площадью 2,135 м
• Топка ПТЛ-РПК-2-2,66-2,44 — полумеханическая топка увеличенного типоразмера с шириной решётки 2,66 м
• Топка ПТЛ-РПК-2-2,66-3,66 — полумеханическая топка ПТЛ-РПК с активной площадью 3,66 м для котлов 4 т/ч
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч, штатно комплектуется топкой ПТЛ-РПК для сжигания каменного угля

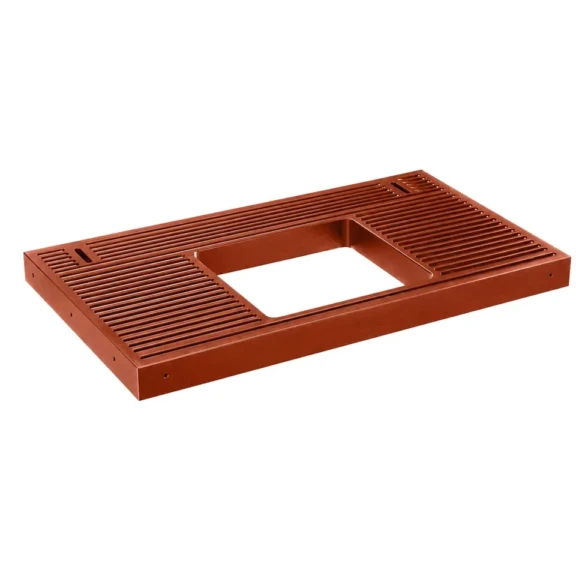

Плита передняя правая 407/00.7036.042 — типовая деталь колосникового полотна и зольникового узла полумеханической топки ПТЛ-РПК. Сопутствующие запчасти (плиты зольниковые, плиты шуровочные, плиты фронтальные, балки колосниковые, рычаги, ручки) — в каталоге запчасти топок ЗП-РПК. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Плита передняя правая: заказ и доставка

Плита передняя правая 407 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 18 рабочих дней с учётом плавки и заливки чугуна, выдержки отливки в форме до полного остывания, термообработки отжиг, дробемётной очистки, механической обработки посадочных кромок и приёмочного контроля плоскостности рабочей поверхности.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и защитной плёнкой против атмосферных осадков с противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой и стрейч-плёнкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ЗП-РПК (например, ЗП-РПК-2,0 или ЗП-РПК-3,0) и комплектность плит фронтальной обвязки. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор полного комплекта плит фронтальной обвязки совместно с плитой передней левой и плитой передней средней.
