Планка шурующая. 00.1834.162-01СБ

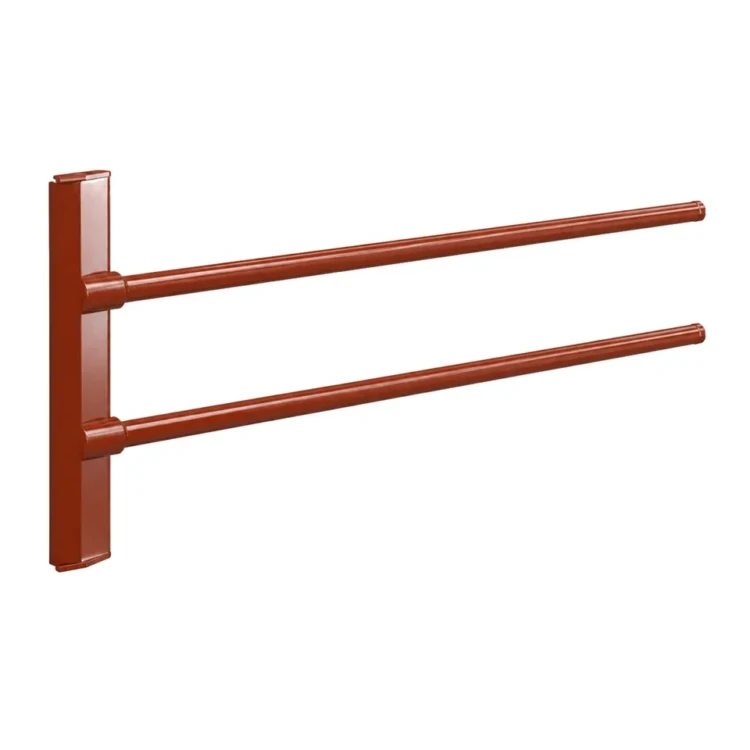

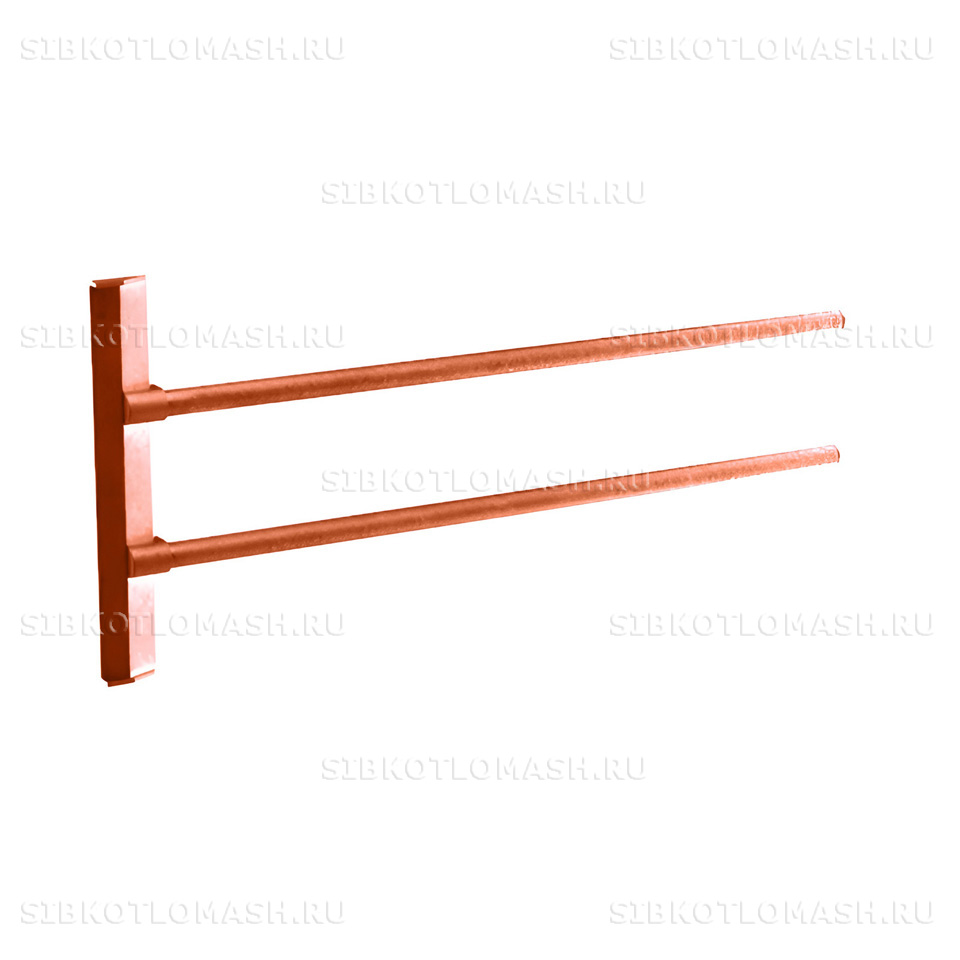

Планка шурующая 00.1834.162-01СБ — узел в сборе, основная рабочая деталь механической топки ТШПм-2,0 производства КЗ «Сибкотломаш» г. Бийск. Узел представляет собой треугольный пруток длиной 1835 мм со встроенными толстостенными трубами для подачи охлаждающей воды и опорными кронштейнами под крепление к штанге привода.

Применение оригинального узла по утверждённой конструкторской документации обеспечивает равномерное проталкивание слоя топлива по колосниковому полотну, удаление прогоревшего шлака в зольный бункер и подвод свежего топлива в зону горения. На каждую партию завод оформляет паспорт ОТК и сертификат материала.

Планка шурующая: назначение и применяемость

Планка шурующая 00.1834.162-01СБ применяется в составе механической топки с шурующей планкой ТШПм-2,0 средней мощности. Узел крепится к опорам каретки и приводится в действие через штангу и редуктор. В рабочем цикле планка совершает возвратно-поступательное движение по колосниковому полотну на длину 1835 мм. При движении в сторону колосниковой решётки треугольный профиль захватывает слой свежего топлива и проталкивает его горизонтально по решётке, одновременно ворошит горящий слой и снимает прогоревший шлак в зольный канал.

Внутри узла проходит охлаждающая вода через систему толстостенных труб, что предотвращает тепловую деформацию рабочей кромки треугольного прутка под воздействием температуры горящего слоя угля до 1100 °C. Климатическое исполнение по ГОСТ 15150-69 — У2.

Своевременная замена изношенной планки сохраняет производительность подачи топлива на колосниковое полотно, предотвращает прогар колосников из-за неравномерного слоя и поддерживает расчётный КПД котельной установки.

Планка шурующая: материалы и изготовление

Планка шурующая 00.1834.162-01СБ изготавливается из комбинации материалов: треугольный пруток рабочей кромки — конструкционная углеродистая сталь Сталь 45 по ГОСТ 1050-2013, толстостенные трубы охлаждения — углеродистая сталь Сталь 20 по ГОСТ 1050-2013 или ГОСТ 8732-78, опорные кронштейны и крепёж — Сталь 20. Сталь 45 для рабочей кромки обеспечивает высокую износостойкость в условиях абразивного истирания угольной мелочью и шлаком, а сталь 20 для трубных элементов охлаждения — оптимальное сочетание прочности и хорошей свариваемости. Плотность стали — 7,85 г/см³.

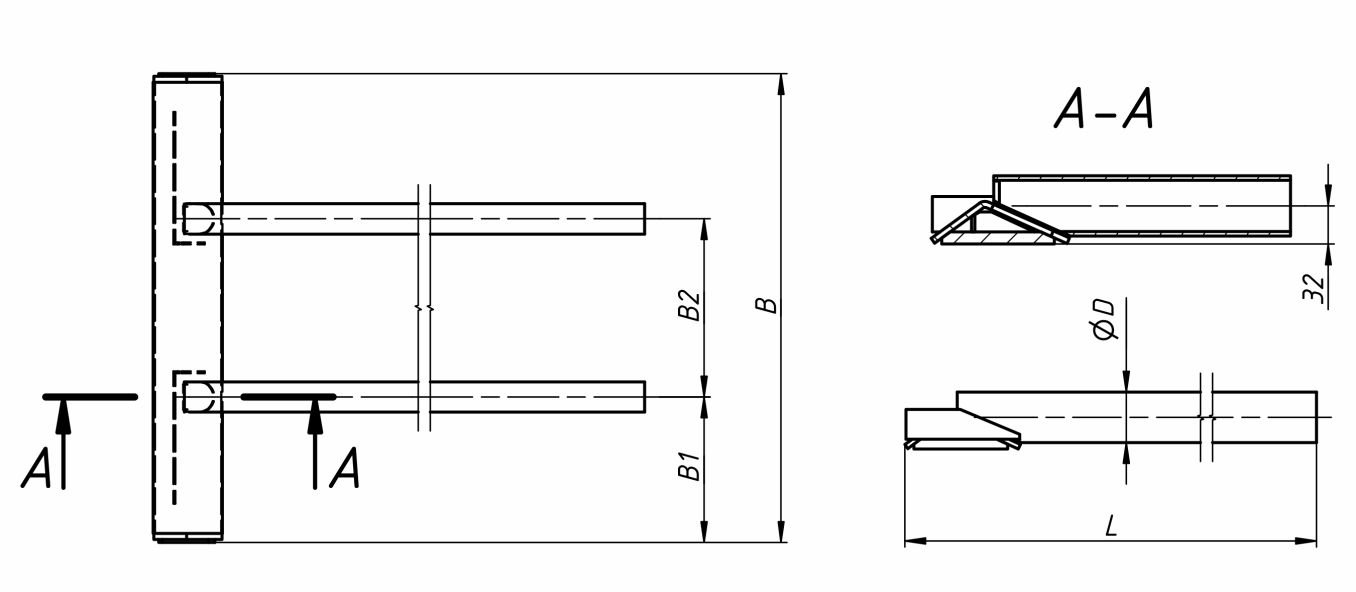

Технологический процесс изготовления узла включает изготовление треугольного прутка горячей штамповкой или фрезеровкой из круглого проката, изготовление толстостенных труб охлаждения с гидравлическим испытанием на герметичность под давлением 1,5 МПа, сборку и сварку узла полуавтоматической сваркой в среде защитного газа по сварным швам стыков труба-кронштейн и труба-пруток, нормализацию для снятия сварочных напряжений и финишную механическую обработку посадочных мест крепления к штанге привода. Сборочный узел контролируется на прямолинейность по всей длине 1835 мм, на отсутствие сварочных дефектов методом визуально-измерительного контроля и обязательным гидравлическим испытанием системы охлаждения по чертежу 00.1834.162-01СБ.

Деталь поставляется с актом ОТК, паспортом узла, протоколом гидравлических испытаний и сертификатом материала по требованию заказчика.

Планка шурующая: совместимое оборудование

Планка шурующая 00.1834.162-01СБ устанавливается на следующее оборудование производства КЗ «Сибкотломаш»:

• Топка ТШПм-2,0 — базовое исполнение средней механической топки с шурующей планкой;
• Топка ТШПм-2,0М — модернизированный типоразмер средней топки серии М с цепным шлакоудалением;
• Топка ТШПм-1,5М — родственный типоразмер для специальных модификаций колосникового полотна;
• Топка ТШПм-1,5 — родственное исполнение малой топки (применяется с планкой 00.1834.162СБ базовой длины);
• Топка ТШПм-2,5 — родственное исполнение топки повышенной мощности (применяется с планкой 00.1834.162-02СБ увеличенной длины).

Узел также востребован при капитальном ремонте котельных установок типа КЕ-6,5 и КЕ-10 с твердотопливной механической колосниковой решёткой ТШПМ средней мощности. Совместимость подтверждается контрольной примеркой по чертежу 00.1834.162-01СБ. Перечень совместимых типоразмеров уточняется по каталогу запасных частей топок ТШПМ.

Планка шурующая: заказ и доставка

Планка шурующая 00.1834.162-01СБ поставляется со склада в Бийске при наличии или изготавливается на заказ при отсутствии складской позиции. Срок изготовления — от 10 до 20 рабочих дней с момента подтверждения заявки, что включает изготовление треугольного прутка, изготовление и гидравлическое испытание толстостенных труб охлаждения, сборку и сварку узла в защитном газе, нормализацию для снятия сварочных напряжений, приёмочный контроль прямолинейности и обязательное гидравлическое испытание системы охлаждения. Минимальная партия не лимитирована.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Длинномерный узел отгружается на удлинённом паллете либо в собственном деревянном ложементе с обвязкой металлической лентой и торцевыми защитными вставками, что предотвращает повреждение рабочей кромки и сохраняет прямолинейность планки при перевозке. По запросу прилагается паспорт ОТК, протокол гидравлических испытаний и сертификат материала.

При оформлении заказа укажите номер чертежа 00.1834.162-01СБ, типоразмер топки ТШПм-2,0 и требуемое количество планок. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления, итоговую стоимость и условия доставки в течение рабочего дня. Возможен подбор сопутствующих деталей привода (штанга топки, тяга шарнирная, опоры каретки) в составе одной отгрузки.
